उत्पाद विवरण:
|
| साइन बल (शिखर): | 30 केएन | आघात बल (शिखर): | 60 केएन |
|---|---|---|---|
| आवृति सीमा: | 5～2,600 हर्ट्ज़ | विस्थापन (निरंतर): | 100 मिमी |
| मैक्स। वेग: | 1.8 मी/से | max. मैक्स। acceleration त्वरण: | 75 ग्राम |
| प्रथम क्रम गुंजयमान आवृत्ति: | 2,400 हर्ट्ज | ||
| प्रमुखता देना: | कंपन टेस्ट सिस्टम,vibration table test equipment |
||
उच्च गुणवत्ता वाले परिवहन कंपन इलेक्ट्रोडायनामिक्स प्रकार कंपन परीक्षण उपकरण
परिचय:
इलेक्ट्रो-डायनामिक प्रकार कंपन परीक्षण उपकरणकंपन परीक्षण में विद्युत कंपन परीक्षण मशीन ऊर्ध्वाधर विस्तार तालिका, परीक्षण नमूना या स्थिरता विद्युत कंपन तालिका चलती रिंग टेबल से बड़ी हो सकती है, इसलिए मूल तालिका का विस्तार करना आवश्यक है, सामान्य विधि एक सहायक तालिका (एक्सटेंशन) स्थापित करना है तालिका)। कंपन परीक्षण करते समय, यदि कुछ परीक्षण नमूनों को विशेष स्थापना की आवश्यकता होती है, तो इस परीक्षण की आवश्यकताओं को पूरा करने के लिए कस्टम फिक्स्चर की आवश्यकता होती है। यादृच्छिक कंपन परीक्षण में, कंपन तालिका स्वयं बहुत बड़ी समस्या नहीं है, समस्या नियंत्रण प्रणाली है। क्योंकि यादृच्छिक कंपन परीक्षण का सिग्नल विश्लेषण और गणना जटिल है, इसे कंप्यूटर द्वारा किया जाना चाहिए।
विशेषताएँ:
अत्यंत मूक कार्य;मशीन बेस उच्च गुणवत्ता वाली सामग्री का उपयोग करता है, आसानी से स्थापित होता है, ऑपरेशन सुचारू होता है, नियंत्रण सर्किट डिजिटलीकरण नियंत्रण और डिस्प्ले आवृत्ति को स्थापित करने की आवश्यकता नहीं होती है, पीआईडी फ़ंक्शन को समायोजित करता है, जिससे उपकरण का काम अधिक स्थिर हो जाता है, विश्वसनीय, आवृत्ति और निश्चित आवृत्ति संचालन तरीके को साफ़ करता है, नियंत्रण सर्किट में मजबूत विद्युत चुम्बकीय क्षेत्र के हस्तक्षेप को हल करने के लिए, और कार्य समय सेट को बढ़ाने के लिए विभिन्न पेशे के परीक्षण अनुरोध को अनुकूलित करता है, ताकि परीक्षण उत्पाद सटीक परीक्षण तक पहुंच सके। समय।
इलेक्ट्रो-डायनामिक कंपन परीक्षण प्रणालीप्रदर्शन डेटा शीट:
| शेकर (नमूना#ईडीएम-2000) | ||
| साइन बल (शिखर) | 30kN | |
| आघात बल (शिखर) | 60 के.एन | |
| आवृति सीमा | 5～2,600 हर्ट्ज़ | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम.वेग | 1.8 मी/से | |
| अधिकतम.त्वरण | 75 जी | |
| आर्मेचर व्यास | 445 मिमी | |
| 1अनुसूचित जनजातिगुंजयमान आवृत्ति क्रमित करें | 2,400 हर्ट्ज | |
| स्वीकार्य विलक्षण क्षण | >500 एनएक्सएम | |
| आर्मेचर वजन | 40 किग्रा | |
| एचई/एसटी पेंच आयाम | M10 (मीट्रिक) | |
| अक्षीय कंपन अलगाव आवृत्ति | ＜3 हर्ट्ज | |
| अधिकतम.पेलोड | 500 किग्रा | |
| चुंबकीय प्रवाह रिसाव | ≤1 एमटी | |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक्ड) | 2,500 किग्रा | |
| इंस्टालेशन | रबर मैट (एंकर बोल्ट आवश्यक) | |
| शक्ति एम्पलीफायर(नमूना#वीएसए-एच323ए) | ||
| एम्पलीफायर आउटपुट | 30 केवीए | |
| सीनियर | >65 डीबी | |
| रेटेड आउटपुट वोल्टेज | 120 वीआरएमएस | |
| प्रवर्धक दक्षता | > 90% | |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 800x900x2,100 मिमी | |
| वजन (अनपैक्ड) | 500 किग्रा | |
| ब्लोअर (मॉडल# PBL-W30) | ||
| हवा की मात्रा | 0.46 मी3/एस | |
| शक्ति | 7.5 किलोवाट | |
| वायु वाहिनी व्यास | 200 मिमी | |
| हवा का दबाव | 8.8kPa | |
| इंस्टालेशन | छत से जुड़ने में सक्षम (दो 90 डिग्री मोड़ तक), अधिकतम 20' रन | |
| क्षैतिज स्लिप टेबल (मॉडल# 30ST-600M) | ||
| DIMENSIONS | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्ति सीमा | 2,000 हर्ट्ज | |
| प्रभावी जन | 54 किग्रा | |
|
टिप्पणी: 1. बेहतर एकरूपता के लिए उच्च दबाव तेल-फिल्म बीयरिंग का उपयोग किया जाता है। |
||
| कंपन नियंत्रक और एक्सेलेरोमीटर | ||
| कंपन नियंत्रक VT-9008-4 | साइन और सेल्फ कैलिब्रेशन के साथ 4 चैनल कंपन नियंत्रक। | |
| एक्सेलेरोमीटर EA-YD-181 | 100 एमवी/जी, रेंज: 50 ग्राम, कार्य आवृत्ति: 1-10 किलोहर्ट्ज़, वजन: 11 ग्राम, 10 फीट कम शोर वाले केबल के साथ | |
| अन्य समर्थित कार्य/सहायक उपकरण | ||
| पर्यावरण कक्ष | का समर्थन किया | |
| मोबाइल उपकरणों | अनुकूलन | |
| इन्सुलेशन बोर्ड | अनुकूलन | |
| स्थिरता | अनुकूलन | |
| सिस्टम का कार्य वातावरण | ||
| तापमान की रेंज | 0-40℃ | |
| आर्द्रता सीमा | 0~90%, कोई संक्षेपण नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50Hz, 40kVA | |
| संपीड़ित हवा का दबाव | 0.6 एमपीए | |
का उपयोग कैसे करें:
1, प्रक्रिया को पूरा करने के लिए नियंत्रण मैनुअल
2, जैसे कि ऑपरेशन त्रुटि जो काम नहीं कर सकती है, आप इनपुट के चरणों की पुनर्प्राप्ति विधि का उपयोग कर सकते हैं, और फिर एक एकल समूह या अन्य चल रहे चरणों को सेट कर सकते हैं।
3, बाहरी स्टार्ट स्विच को दबाने के लिए उपयोग करने से पहले, सीओओ प्रकट होता है अर्थात् जाने देता है, कुंजी खोलता है।
4, ताइवान निकाय:
1 टेबल बॉडी फ़ुट स्लीव को यथासंभव ठीक करें
2 आउटपुट लाइन में बिजली की आपूर्ति चालू/काम करने पर उसे अनप्लग नहीं किया जा सकता है
3 लेवल को जहां तक संभव हो रखें
4 घटक बदले जा सकते हैं, लाइन नहीं बदलनी चाहिए या कनेक्शन से नहीं।
5 ताइवान निकाय को संपूर्ण या पुनर्गठन का हिस्सा नहीं होना चाहिए, केवल एक घटक के विनिर्देशों के अनुसार और मूल पुष्टिकरण पासवर्ड के साथ।
5, कोड के अंदर का आयाम
1. बूट से पहले या बाद में बहुत बड़ा एडजस्ट न करें
2) उच्च आयाम मॉड्यूलेशन का कम-कुंजी आयाम
3 नियंत्रण कक्ष आयाम घुंडी मध्य स्थिति परीक्षण आइटम में रखा गया: मुख्य बिंदु पर ध्यान केंद्रित करने के लिए रखा गया, बाएं फ्लैट दाएं को कम करें।
4 नियंत्रण बॉक्स: शीर्ष या भूमिगत ऑपरेशन पर नहीं रखा जा सकता
6, अंदर का कोड:
1) गलत तरीके से चलने या संचालन करने पर रीसेट करें
2) रीसेट विधि चरण को नियंत्रित करें, प्रत्येक अंदर का कोड केवल सहेजने के लिए एक बार सेट कर सकता है
3 आमतौर पर आंतरिक कोड का उपयोग करना चाहिए जिसे यादृच्छिक रूप से सेट नहीं किया जा सकता है
7, नियंत्रण बॉक्स:
1)फांसी देने के बाद शरीर की कनेक्टिंग लाइन को कसकर बंद कर देना चाहिए
2 कंपन दिशा स्विच और आउटपुट कनेक्शन लाइन पत्राचार हैं, गलत तरीके से कनेक्ट नहीं हो सकते
8, परीक्षण: गैर-विशेष परीक्षण को पूर्ण तरंग परीक्षण का उपयोग करना चाहिए
9, ताइवान निकाय: टकराव की ध्वनि उत्पन्न नहीं कर सकता, ऊपरी और निचले केंद्र अक्ष के आपसी स्पर्श के कारण स्प्रिंग स्टील का टुकड़ा तुरंत बंद हो जाएगा, आयाम मॉड्यूलेशन को छोटा समायोजित किया जाता है और फिर चालू किया जाता है।
10, अन्य अज्ञात:
आंतरिक घटकों और रेखाओं को मनमाने ढंग से न बदलें
11, कारण ख़राब है:
1 कंप्यूटर मॉडल का उपयोग शेकिंग टेबल नियंत्रण के लिए नहीं किया जा सकता है
2 ड्राइवर पुनः लोड नहीं कर सकता
2, इस्ता-आइए परीक्षण के लिए, ऑपरेटर नमूने की सुरक्षा करता है, परीक्षण के टुकड़ों को टेबल से बाहर खिसकने से रोकता है;
3, गियर गियरबॉक्स प्रतिस्थापन नियमित रूप से;
4. काम न करने पर सारी बिजली काट दें, साफ-सफाई रखें;5, गैर-कर्मचारी अपनी इच्छानुसार कार्य नहीं कर सकते

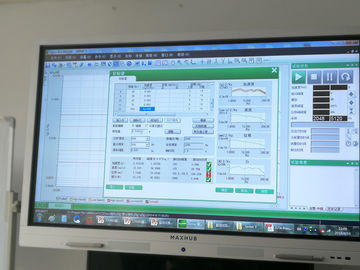

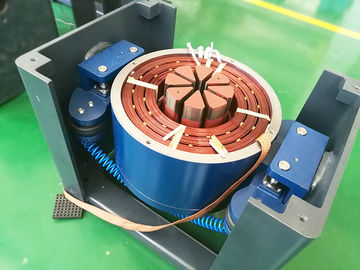

इलेक्ट्रो-डायनामिक कंपन परीक्षण प्रणाली छवियाँ
