उत्पाद विवरण:
|
| शक्ति: | AC380V±10% | आयाम: | 2900मिमी×2700मिमी×1800मिमी |
|---|---|---|---|
| परीक्षण चक्र: | 30000 चक्र | गद्दे का अधिकतम आकार: | 2200m×2000m×400मिमी |
| सिलेंडर लकड़ी बैरल (EN1957): | 140 किग्रा, लंबाई 1000 मिमी | स्ट्रोक: | 350 मिमी |
| प्रमुखता देना: | पीएलसी नियंत्रक फर्नीचर परीक्षण मशीन,एकीकृत गद्दा फर्नीचर परीक्षण मशीन |
||

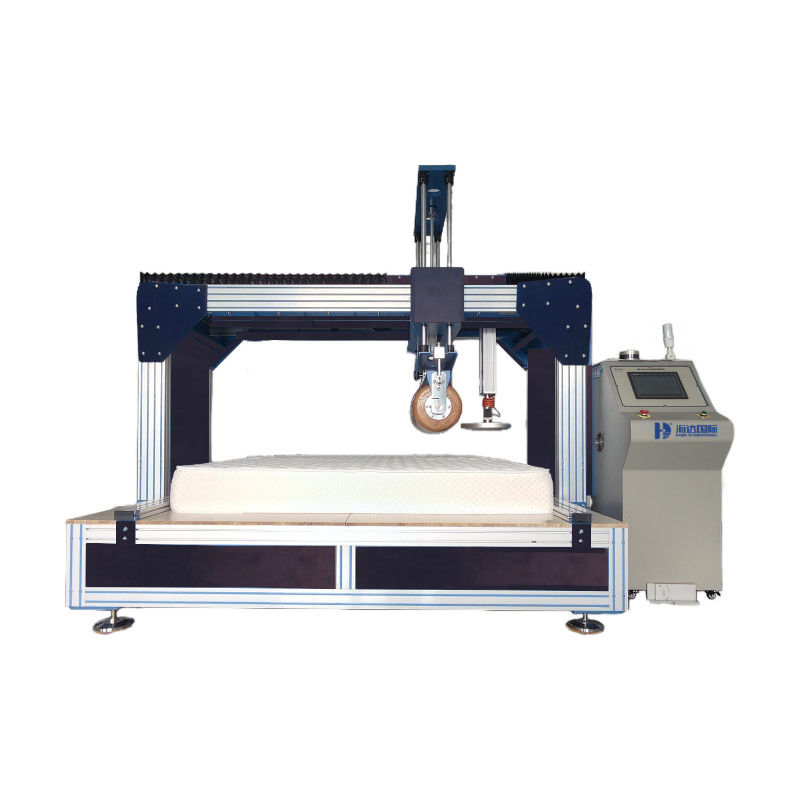

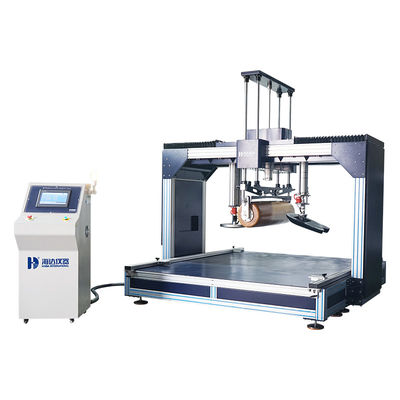

फर्नीचर परीक्षण मशीन एकीकृत गद्दे परीक्षण उपकरण ((पीएलसी नियंत्रक)
सामान्य विनिर्देश
अनुमानित पैकेजिंग आयामः (W*D*H) 3000*1600*2000 मिमी
बिजली का स्रोतः 3-PH, 380V±10%, 50/60Hz
अनुमानित सकल वजनः 1300 किलोग्राम
HS कोडः 9024800000
तीन कार्य
1) टिकाऊपन परीक्षण
मानक विशेषताएं
| लकड़ी का सिलेंडर बैरल (EN1957) | 140 किलोग्राम, लंबाई 1000 मिमी |
| गद्दे का अधिकतम आकार | 2200m×2000m×400 मिमी |
| परीक्षण गति | 0-20 r/min |
| नियंत्रण विधि | पीएलसी |
| परीक्षण चक्र | 30000 चक्र |
| आयाम | 2900 मिमी × 2700 मिमी × 1800 मिमी |
| शक्ति | AC380V±10%, 50/60Hz, तीन चरण |
| रोलिंग स्ट्रोक समायोजित करने के लिए विभिन्न गद्दे के अनुसार (सीमा स्विच स्थिति समायोजित) | |
| घर्षण का निर्देशांक कम, गद्दे पर पूर्ण ड्रम वजन सुनिश्चित करें। | |
| एलसीडी टच स्क्रीन डिस्प्ले आसान नियंत्रण और सेटिंग प्रदान करता है। | |
परीक्षण मानक
एन 1957
रोलर विनिर्देश:
लंबाईः 1000 मिमी
रोलर व्यासः φ300 मिमी
एआवेदन & परीक्षण उद्देश्य
एक क्षैतिज हेक्सागोनल लकड़ी के ड्रम रोल या सिलेंडर (दोनों छोर 250 मिमी व्यास के, मध्य भाग 300 मिमी का, गद्दे पर आगे और पीछे रोलिंग,गद्दे की स्थायित्व का आकलन करने के लिए मानव गति का अनुकरण करना.
गद्दे की स्थायित्व परीक्षक को किसी भी प्रकार की गद्दे और बॉक्स स्प्रिंग यूनिट की स्थायित्व निर्धारित करने के लिए निर्मित किया गया है, निर्माण सामग्री की परवाह किए बिना,दीर्घकालिक उपयोग की स्थितियों का अनुकरण करकेयह एक भारित रोलर से बना है जो शरीर की गति का अनुकरण करने के लिए एक परीक्षण गद्दे पर चौड़ाई से आगे बढ़ता है। रोलर के चलने की स्ट्रोक की लंबाई बहुत आसानी से समायोजित की जाती है,स्ट्रोक समायोजकों को बाईं या दाईं ओर स्लाइड करकेपरीक्षण किए जा रहे संबंधित गद्दे के अनुरूप। रोलर को परीक्षण गद्दे पर उतारने और लोड करने को मोटर चालित लिफ्टिंग असेंबली के माध्यम से आसानी से किया जाता है।
2)EN कठोरता और ऊंचाई परिवर्तन परीक्षण
कठोरता परीक्षण के लिए कुल तीसरी बारः
1. 100 चक्रों के बाद कठोरता का परीक्षण करें रोलर
2- 5000 चक्रों के बाद रोलर (या अन्य नामित चक्रों) की कठोरता का परीक्षण करें
3.30000 चक्रों के बाद कठोरता का परीक्षण करें रोलर
लोडिंग पैडः
मानक विशेषताएं
| लोड ब्लॉक | व्यास 355 मिमी, घुमाव की गोलाकार त्रिज्या800 मिमी, 20 मिमी की वक्रता के सामने के किनारे की त्रिज्या |
| गति | 90 मिमी/मिनट |
| स्ट्रोक | 350 मिमी |
| ड्राइविंग विधि | एसएमसी ब्रांड का इलेक्ट्रिक सिलेंडर |
| लोड सेल | 200 किलोग्राम (जर्मन ब्रांड)टेक्सिस) |
| लोड प्लेट की स्थिति समायोजन | 300 मिमी |
| ऊंचाई परिवर्तन परीक्षण | |
| परीक्षण विधि | उच्च परिशुद्धता सेर्वो माप प्रणाली |
परीक्षण मानक
एन 1957
अनुप्रयोग & परीक्षण उद्देश्य
परीक्षण मशीन लोडिंग डिवाइस (रोल) को कठोरता मापने वाले उपकरण के साथ जोड़ती है। इस प्रकार, नमूना की पुनर्व्यवस्था की आवश्यकता के बिना EN 1957 के अनुसार दृढ़ता परीक्षण किया जा सकता है,जो मापे गए मानों को गलत साबित करेगा। यह सर्वो माप प्रणाली द्वारा ऊंचाई परिवर्तन भी प्रदर्शित कर सकता है।
केवल सामने के फ्रेम के सुदृढीकरण को ढीला करने के बाद नमूना को एक लचीली परीक्षण आधार प्लेट में डाला जा सकता है। यह परीक्षण उपकरण को बहुत प्रभावी और स्थान-बचत बनाता है।
सॉफ्टवेयर लचीली पैरामीटर प्रविष्टि, विभिन्न परीक्षण प्रक्रियाओं के निष्पादन, मापे गए मूल्यों का ग्राफिक प्रतिनिधित्व, परीक्षण मूल्यांकन और लॉगिंग की अनुमति देता है।फिर चक्रों की पूर्व निर्धारित संख्या तक पहुँच जाता है, परीक्षण स्वचालित रूप से समाप्त हो जाता है।
3)EDGE परीक्षण
मानक विशेषताएं
| परीक्षण बल | 1000N |
| ड्राइविंग विधि | एआईआर सिलेंडर |
| समय | 5000 चक्र |
| प्रतीक्षा समय | 3S |
परीक्षण मानक
एन 1725
अनुप्रयोग और परीक्षण उद्देश्य
यह मशीन गद्दे की थकान परीक्षण कार्य को बढ़ाता है, यह EN1725 के अनुसार 5000 चक्रों के लिए गद्दे की थकान का परीक्षण करने के लिए 1000N बल के साथ गद्दे के किनारे पर बैठे मानव का अनुकरण करता है।
