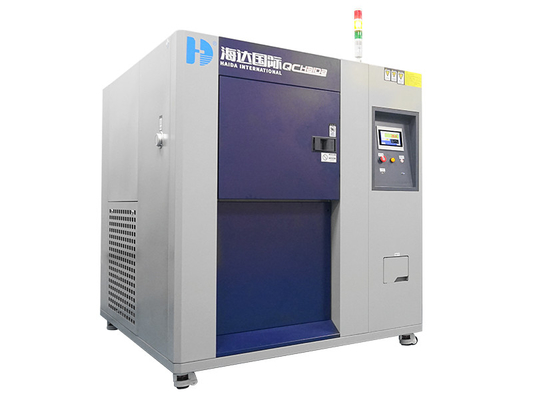

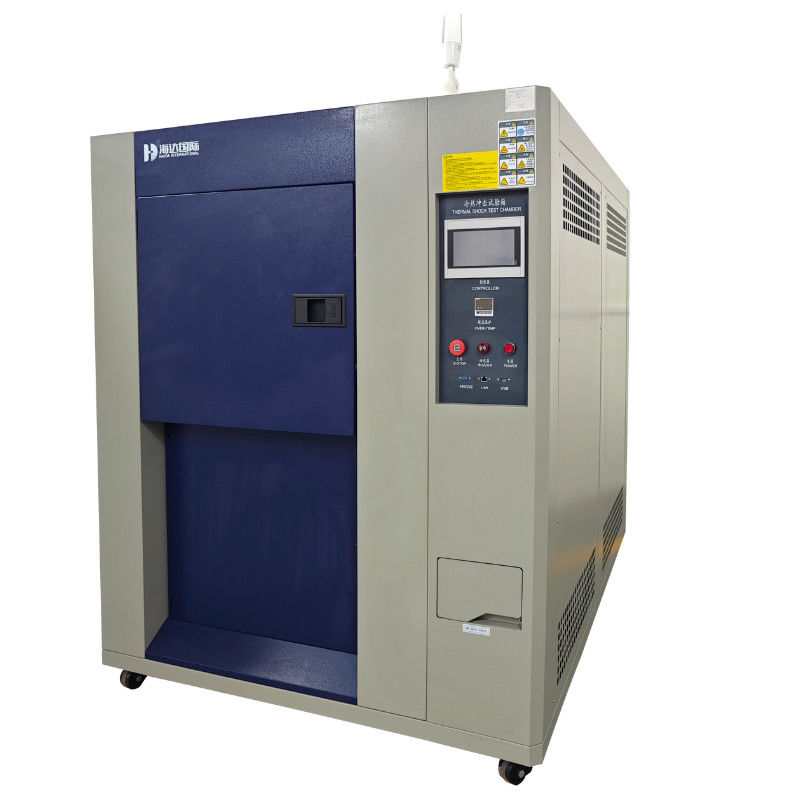

गर्म और ठंडा तापमान थर्मल शॉक पर्यावरण परीक्षण कक्ष

प्रणाली

डिमपर स्विचिंग के द्वारा दो-क्षेत्र परीक्षण

तीन-क्षेत्र कक्ष

मॉडल

HD-E703-50A/HD-E703-50W

HD-E703-100A/HD-E703-100W

अनुकूलित

प्रदर्शन

परीक्षण क्षेत्र

उच्च तापमान के संपर्क में आने की सीमा*1

+60~ से +200°C

कम तापमान के संपर्क में आने की सीमा*1

-65 से 0 °C

तापमान में उतार-चढ़ाव *2

±1.8°C

गर्म कक्ष

पूर्व ताप की ऊपरी सीमा

+200°C

ताप समय*3

परिवेश का तापमान 30 मिनट के भीतर +200°C तक

शीत कक्ष

पूर्व शीतलन की निचली सीमा

-65°C

अस्थायी. नीचे खींचने का समय*3

70 मिनट के भीतर परिवेश का तापमान -65°C तक

अस्थायी वसूली (2-क्षेत्र)

वसूली की शर्तें

दो-क्षेत्रः उच्च तापमान +125°C 30 मिनट, निम्न तापमान -40°C 30 मिनट; नमूना 6.5 किलोग्राम (1.5 किलोग्राम नमूना टोकरी)

अस्थायी वसूली का समय

10 मिनट के भीतर।

निर्माण

बाहरी सामग्री

ठंडे लुढ़का हुआ जंग-प्रूफ स्टील प्लेट

परीक्षण क्षेत्र सामग्री

SUS304 स्टेनलेस

दरवाजा*4

अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा

हीटर

स्ट्रिप वायर हीटर

प्रशीतन इकाई

प्रणाली*5

मैकेनिकल कैस्केड रेफ्रिजरेशन सिस्टम

कंप्रेसर

हेर्मेटिकली सील रोल कंप्रेसर

विस्तार तंत्र

इलेक्ट्रॉनिक विस्तार वाल्व

रेफ्रिजरेंट

उच्च तापमान पक्षःR404A, निम्न तापमान पक्ष R23

शीतलक

स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर

वायु परिसंचरण

सिरोको पंखे

डिमपर ड्राइविंग यूनिट

वायु सिलेंडर

फिटिंग

बाईं ओर व्यास 100 मिमी के साथ केबल पोर्ट (दाईं ओर और अनुकूलित व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली की आपूर्ति नियंत्रण टर्मिनल

आंतरिक आयाम (W x H x D)

350 x 400 x 350

500 x 450 x 450

अनुकूलित

परीक्षण क्षेत्र की क्षमता

50 लीटर

100 लीटर

अनुकूलित

परीक्षण क्षेत्र का भार

5 किलो

10 किलो

अनुकूलित

बाहरी आयाम (W x H x D)

1230 x 1830 x 1270

1380 x 1980 x 1370

अनुकूलित

वजन

800 किलो

1100 किलो

नहीं

अनुमेय परिवेश की स्थितियाँ

+5~30°C

विद्युत आपूर्ति

AC380V, 50/60Hz, तीन चरण, 30A

शीतलन जल आपूर्ति दबाव*6

02~0.4Mpa

शीतलन जल आपूर्ति दर*6

8m3 /h

ऑपरेटिंग शीतलन जल तापमान सीमा

+18 से 23 °C

शोर स्तर

70 डीबी या उससे कम

सेटिंग

टच पैनल द्वारा इंटरैक्टिव कुंजी इनपुट

प्रदर्शन

एलसीडी (5.7 इंच)

तापमान नियंत्रण कार्य

परीक्षण क्षेत्रः एक्सपोजर तापमान

गर्म कक्षः पूर्व ताप तापमान

शीत कक्ष: पूर्व शीतलन तापमान।

पीआईडी नियंत्रण

पूर्व निर्धारित तापमान सीमा

उच्च तापमानः 60 से 200°C

निम्न तापमानः -78 से 0°C

संकल्प सेट करना

1 ̊C

इनपुट

थर्मोकपल प्रकार टी (कॉपर/कॉपर-निकल)

सेटिंग और संकेत सीमाएं

पूर्व निर्धारित समय: 0 मिनट से 99 घंटे और 59 मिनट तक।

पूर्व निर्धारित चक्रः 1 से 9,999 चक्र

सहायक उपकरण

टाइमर पूर्व निर्धारित

अति ताप/ अति शीतलता संरक्षण

बिजली की विफलता/पुनर्प्राप्ति का चयन

तापमान वसूली समय की सेटिंग

प्रोग्राम मेमोरी

स्वचालित बिजली बंद

प्रोग्राम समय प्रदर्शन

परीक्षण पूरा करने के मोड का चयन

रुझान ग्राफ

अलार्म इतिहास प्रदर्शित करें

सेंसर के कैलिब्रेशन

आरएस-232/यूएसबी संचार
