उत्पाद विवरण:
|
नाम: | तन्य शक्ति परीक्षण उपकरण | क्षमता: | 5~200 किलोग्राम |
---|---|---|---|
लोड सटीकता: | 0.5% एफएस | नियंत्रण प्रणाली: | जी, केजी, एन, एलबी |
प्रदर्शन उपकरण: | विंडोज 7 सिस्टम के साथ बिल्ड-इन प्रिंटर / पीसी के साथ एलसीडी | जबरदस्ती पढ़ना: | 1/250,000 |
मोटर: | केजीएफ, आईबीएफ, एन, केएन, टी आदि | कार्यक्षेत्र परीक्षण स्थान: | स्थिरता सहित 900 मिमी |
गति नापो: | 0.1-500 मिमी / मिनट (समायोज्य) | शक्ति: | 1ø, AC220V, 50HZ |
प्रमुखता देना: | universal test equipment,tensile strength tester |

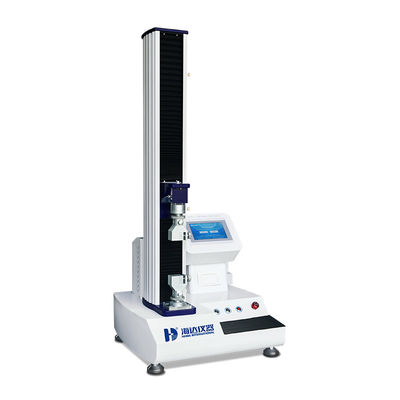

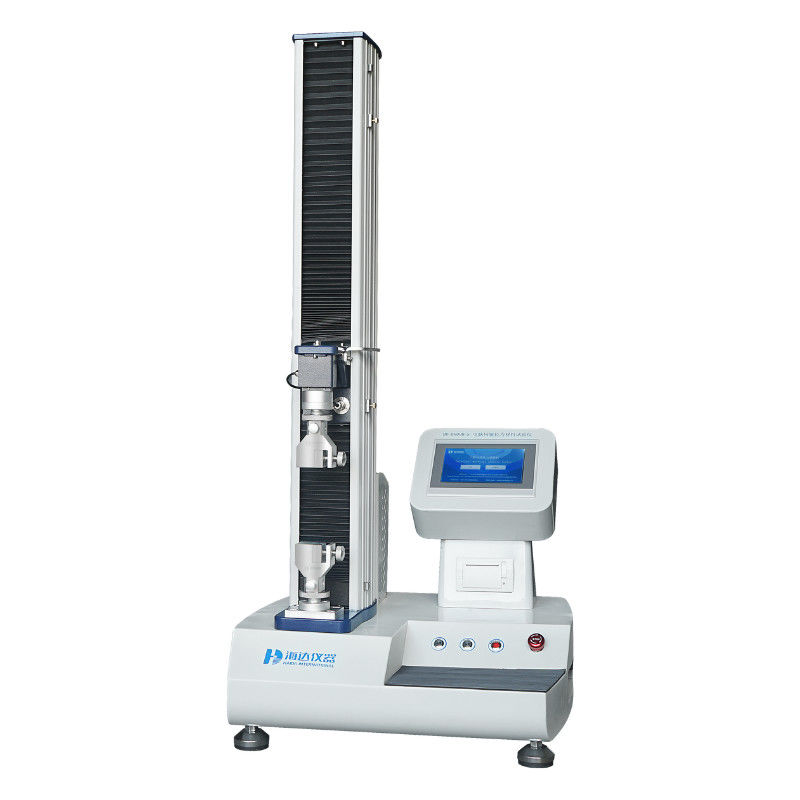

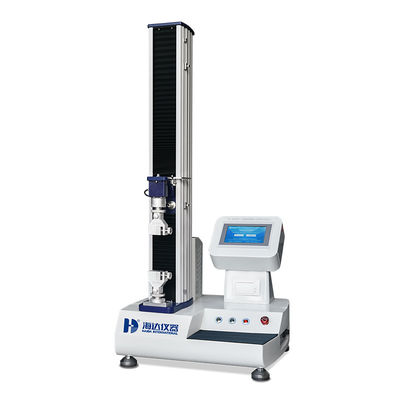

TM2101 सामग्रीसार्वभौमिकतन्य शक्ति परीक्षण उपकरण
HD-B604B-S यूनिवर्सल टेस्ट मशीन.pdf
उत्पादDनिबंध
तन्यता परीक्षण मशीन एक प्रकार का विद्युत तन्यता परीक्षक है जो उपकरण को स्थानांतरित करने के लिए गेंद पेंच को चलाने के लिए मोटर का उपयोग करता है। ऊपरी और निचले उपकरण के बीच नमूना के साथ उपकरण को रखें,ऊपरी स्थिरता द्वारा ऊपर नमूना खींचने के लिए एक दी गई गति का उपयोग करें. ऊपरी फिक्स्चर के ऊपर लोड सेल तन्य शक्ति का पता लगाएगी, और शक्ति को वोल्टेज संकेत में परिवर्तित और डिस्प्ले स्क्रीन पर आउटपुट करेगी। और शक्ति मूल्य स्वचालित रूप से प्रदर्शित किया जाएगा।
तन्यता परीक्षण मशीन का उपयोग विभिन्न सामग्रियों जैसे स्थैतिक भार, तन्यता, संपीड़न, झुकने, कतरनी, फाड़ने,यांत्रिक उपकरणों के छीलने और अन्य यांत्रिक गुणयह प्लास्टिक प्लेटों, पाइपों और अन्य सामग्रियों के लिए उपयुक्त है। प्रोफाइल, प्लास्टिक फिल्मों और रबर, तारों और केबलों, इस्पात,फाइबरग्लास और अन्य सामग्री सामग्री के लिए विकसित कर रहे हैं
आवेदन
परीक्षण किया गया नमूनाः प्लास्टिक की पट्टियाँ, टुकड़े टुकड़े सामग्री, चिपकने वाला टेप, चिपकने वाला पट्टी (प्लास्टर), रिलीज़ पेपर, प्लास्टिक की पट्टियाँ, चमड़ा, रबर और प्लास्टिक, कागज, फाइबर आदि।
अलग-अलग पकड़ के साथ अलग-अलग परीक्षणः तन्यता, छीलने, आंसू, गर्मी सील, चिपकने वाला, झुकने और खुले बल।
परिभाषित भार के तहत विकृतिः परीक्षण के नमूने के परिभाषित भार के तहत परीक्षण विकृति
परिभाषित विरूपण के तहत भारः परीक्षण किए गए नमूना के परिभाषित विरूपण के तहत परीक्षण भार
सॉफ्टवेयर अधिकतम बल, विस्तार, तन्यता शक्ति, छीलने की शक्ति, आंसू की शक्ति, संपीड़न शक्ति आदि के परिणामों के साथ शब्द/एक्सेल रिपोर्ट जारी कर सकता है।
मानक विशेषताएं
पद | विवरण |
फ्रेम क्षमता | 200 किलो |
लोड सेल का ब्रांड | उच्च सटीकता के लिए जर्मनी ब्रांड लोड सेल |
200kg (5,10,50,100 किलोग्राम वैकल्पिक हैं) | |
भार सटीकता | 0. 5% एफ. एस. |
नियंत्रण प्रणाली | अंतर्निहित प्रिंटर के साथ एलसीडी / विंडोज 7 प्रणाली के साथ पीसी |
मोटर | पैनासोनिक सर्वो मोटर w/AC चर गति ड्राइव प्रणाली, उच्च परिशुद्धता यांत्रिक गेंद पेंच छड़ी |
बल का अध्ययन | kgf, Ibf, N, KN, T आदि |
ऊर्ध्वाधर परीक्षण स्थान | 900 मिमी, जिसमें फिक्स्चर शामिल है |
परीक्षण गति | 0.1~500 मिमी/मिनट (समायोज्य) |
सॉफ्टवेयर | टीएम 2101 |
वक्रों का प्रदर्शन | भार-विस्तार, विस्तार-समय, समय-विस्तार, तनाव-तनाव |
डेटा प्रदर्शन | अधिकतम बल, गति, नमूना जानकारी, शक्ति ((Kpa, Mpa, N/mm, N/mm)2) आदि... |
सुरक्षा सुविधाएँ | ई-स्टॉप |
अतिभार संरक्षण | |
ऊपरी और निचली सीमा स्विच | |
स्वतः पीछे हटने के साथ भार सेंसर |
उत्पाद की विशेषताएं
1मोटर प्रणाली: पैनासोनिक सर्वो मोटर + सर्वो ड्राइवर + उच्च सटीक गेंद पेंच (ताइवान)
2नियंत्रण प्रणाली: a, कंप्यूटर नियंत्रण TM2101 सॉफ्टवेयर के साथ; b, परीक्षण के बाद स्वचालित रूप से मूल पर वापस; c, स्वचालित रूप से या मैनुअल संचालन द्वारा डेटा स्टोर करें
3डेटा ट्रांसमिशनः RS232
4विस्थापन संकल्पः 0.001 मिमी
5. ग्राफ स्केल स्वचालित अनुकूलन सबसे अच्छा माप के साथ प्रदर्शित करने के लिए ग्राफ बना सकते हैं और परीक्षण में ग्राफिक्स गतिशील स्विचिंग लागू कर सकते हैं और बल-लंबाई, बल-समय, लम्बाई-समय है,तनाव - तनाव.
6. यह परीक्षण समाप्त होने के बाद स्वचालित रूप से परिणाम सहेज सकते हैं, और यह मैनुअल फाइलिंग है. यह अधिकतम बल, उपज शक्ति, संपीड़न शक्ति, तन्यता शक्ति, बढ़ाव प्रदर्शित कर सकते हैंपीलिंग अंतराल अधिकतम, न्यूनतम और औसत आदि।
7उपयोगकर्ता उत्पाद सामग्री जैसे लंबाई, चौड़ाई, मोटाई, त्रिज्या, क्षेत्र आदि के मापदंडों को सेट कर सकता है।
8. कई भाषाएं यादृच्छिक स्विचिंगः सरलीकृत चीनी, पारंपरिक चीनी, और अंग्रेजी.
सॉफ्टवेयर और वक्र
TM2101 सॉफ्टवेयर को विशेष रूप से कंप्यूटर नियंत्रित इलेक्ट्रॉनिक सार्वभौमिक परीक्षण मशीन के लिए डिज़ाइन किया गया है, जिसका उपयोग तनाव, संपीड़न, झुकने, कतरने, फाड़ने और छीलने के परीक्षण के लिए किया जाता है।पर्सनल कंप्यूटर और इंटरफ़ेस प्लेट के साथ, यह इकट्ठा कर सकते हैं, सहेजें, प्रक्रिया और प्रिंट परीक्षण के परिणाम. इसके अलावा यह कई मापदंडों, अर्थात् अधिकतम बल, उपज ताकत, औसत छील बल अधिकतम विरूपण गणना कर सकते हैं,उपज बिंदु और लोचदार मॉड्यूलइस प्रणाली में वक्र प्रक्रिया, मल्टी-सेंसर समर्थन, छवि इंटरफ़ेस, लचीली डेटा प्रक्रिया और शक्तिशाली सिस्टम फ़ंक्शन है।
सॉफ़्टवेयर TM 2101
उपयोगकर्ता सेटिंग पृष्ठ
वक्र चित्र प्रदर्शित करें
परीक्षण परिणाम चित्र
परीक्षण वक्र पृष्ठ
