उत्पाद विवरण:
|
| साइन बल (शिखर): | 30 केएन | आघात बल (शिखर): | 60 केएन |
|---|---|---|---|
| आवृति सीमा: | 5～2,600 हर्ट्ज़ | विस्थापन (निरंतर): | 100 मिमी |
| मैक्स। वेग: | 1.8 मी/से | max. मैक्स। acceleration त्वरण: | 75 ग्राम |
| प्रथम क्रम गुंजयमान आवृत्ति: | 2,400 हर्ट्ज | ||
| प्रमुखता देना: | कंपन टेस्ट सिस्टम,vibration table test equipment |
||

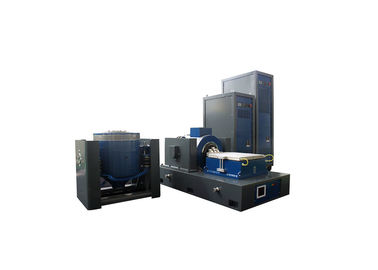

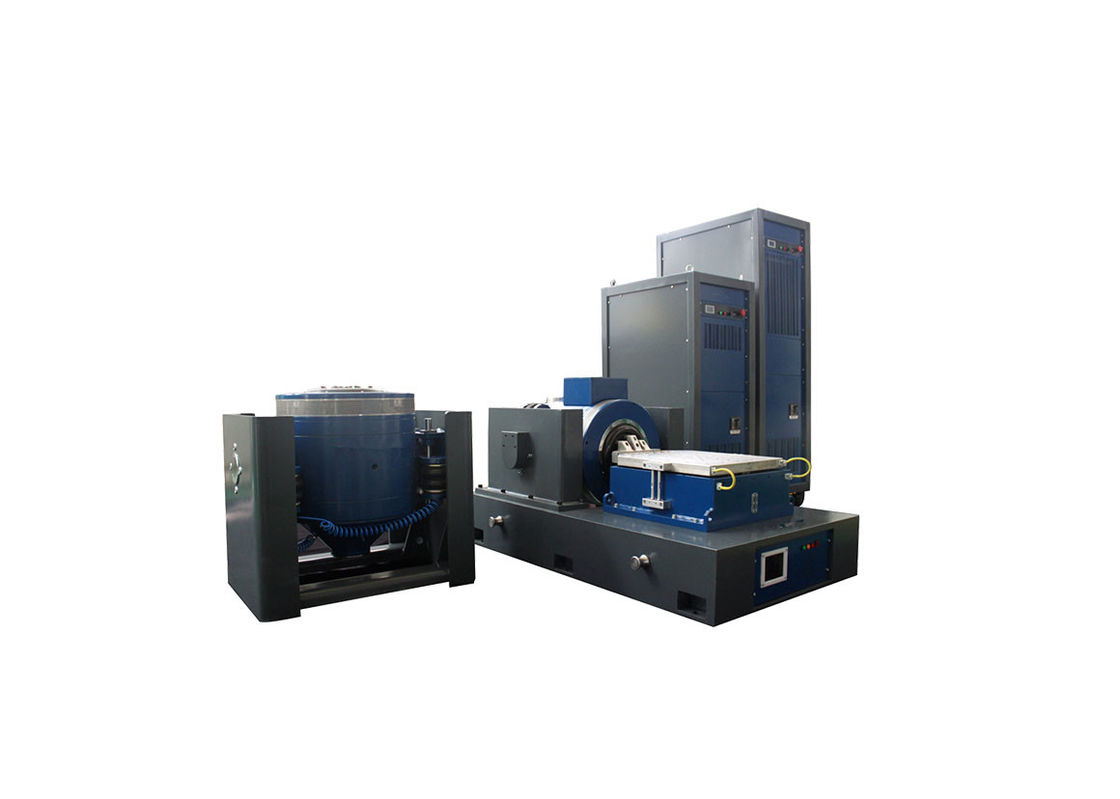

प्रयोगशाला सामग्री परिवहन सिमुलेशन कंपन परीक्षण उपकरण
परिचय:
इलेक्ट्रो-डायनामिक कंपन परीक्षण उपकरणरक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोबाइल, घरेलू उपकरण और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।इस प्रकार के उपकरण का उपयोग प्रारंभिक दोषों की खोज करने, वास्तविक कार्यशील स्थिति का अनुकरण करने और संरचना शक्ति परीक्षण के लिए किया जाता है, उत्पाद अनुप्रयोग व्यापक है, अनुप्रयोग चौड़ाई स्पष्ट है, परीक्षण प्रभाव उल्लेखनीय और विश्वसनीय है।साइन तरंग, एफएम, स्वीप, प्रोग्राम करने योग्य, आवृत्ति गुणक, लघुगणक, अधिकतम त्वरण, आयाम मॉड्यूलेशन, समय नियंत्रण, पूर्ण फ़ंक्शन कंप्यूटर नियंत्रण, सरल निश्चित त्वरण/निश्चित आयाम।3 महीने के परीक्षण, स्थिर प्रदर्शन, विश्वसनीय गुणवत्ता को चलाने में लगातार विफलता के माध्यम से उपकरण।

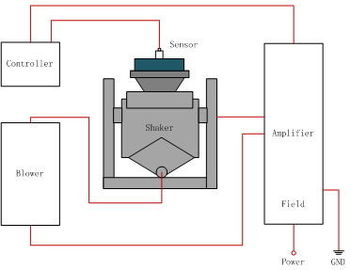

इलेक्ट्रो-डायनामिक कंपन परीक्षण प्रणाली प्रदर्शन डेटा शीट:

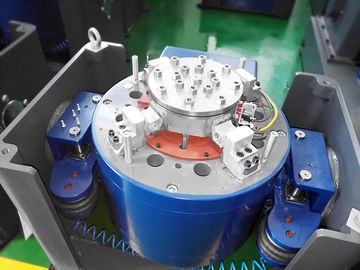

| शेकर (नमूना#ईडीएम-2000) | ||
| साइन बल (शिखर) | 30kN | |
| आघात बल (शिखर) | 60 के.एन | |
| आवृति सीमा | 5～2,600 हर्ट्ज़ | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम.वेग | 1.8 मी/से | |
| अधिकतम.त्वरण | 75 जी | |
| आर्मेचर व्यास | 445 मिमी | |
| 1अनुसूचित जनजातिगुंजयमान आवृत्ति क्रमित करें | 2,400 हर्ट्ज | |
| स्वीकार्य विलक्षण क्षण | >500 एनएक्सएम | |
| आर्मेचर वजन | 40 किग्रा | |
| एचई/एसटी पेंच आयाम | M10 (मीट्रिक) | |
| अक्षीय कंपन अलगाव आवृत्ति | ＜3 हर्ट्ज | |
| अधिकतम.पेलोड | 500 किग्रा | |
| चुंबकीय प्रवाह रिसाव | ≤1 एमटी | |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक्ड) | 2,500 किग्रा | |
| इंस्टालेशन | रबर मैट (एंकर बोल्ट आवश्यक) | |
| शक्ति एम्पलीफायर(नमूना#वीएसए-एच323ए) | ||
| एम्पलीफायर आउटपुट | 30 केवीए | |
| सीनियर | >65 डीबी | |
| रेटेड आउटपुट वोल्टेज | 120 वीआरएमएस | |
| प्रवर्धक दक्षता | > 90% | |
| आयाम (एल×डब्ल्यू×एच, अनपैक्ड) | 800x900x2,100 मिमी | |
| वजन (अनपैक्ड) | 500 किग्रा | |
| ब्लोअर (मॉडल# PBL-W30) | ||
| हवा की मात्रा | 0.46 मी3/एस | |
| शक्ति | 7.5 किलोवाट | |
| वायु वाहिनी व्यास | 200 मिमी | |
| हवा का दबाव | 8.8kPa | |
| इंस्टालेशन | छत से जुड़ने में सक्षम (दो 90 डिग्री मोड़ तक), अधिकतम 20' रन | |
| क्षैतिज स्लिप टेबल (मॉडल# 30ST-600M) | ||
| DIMENSIONS | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्ति सीमा | 2,000 हर्ट्ज | |
| प्रभावी जन | 54 किग्रा | |
|
टिप्पणी: 1. बेहतर एकरूपता के लिए उच्च दबाव तेल-फिल्म बीयरिंग का उपयोग किया जाता है। |
||
| कंपन नियंत्रक और एक्सेलेरोमीटर | ||
| कंपन नियंत्रक VT-9008-4 | साइन और सेल्फ कैलिब्रेशन के साथ 4 चैनल कंपन नियंत्रक। | |
| एक्सेलेरोमीटर EA-YD-181 | 100 एमवी/जी, रेंज: 50 ग्राम, कार्य आवृत्ति: 1-10 किलोहर्ट्ज़, वजन: 11 ग्राम, 10 फीट कम शोर वाले केबल के साथ | |
| अन्य समर्थित कार्य/सहायक उपकरण | ||
| पर्यावरण कक्ष | का समर्थन किया | |
| मोबाइल उपकरणों | अनुकूलन | |
| इन्सुलेशन बोर्ड | अनुकूलन | |
| स्थिरता | अनुकूलन | |
| सिस्टम का कार्य वातावरण | ||
| तापमान की रेंज | 0-40℃ | |
| आर्द्रता सीमा | 0~90%, कोई संक्षेपण नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50Hz, 40kVA | |
| संपीड़ित हवा का दबाव | 0.6 एमपीए | |
विशेषताएँ:
1. छोटे वाहक (टेबल) गुणवत्ता के साथ उच्च त्वरण और उच्च कार्य आवृत्ति प्राप्त करने के लिए, समग्र भार क्षमता और प्रदर्शन में सुधार करें।
2. कंपन तालिका एकीकृत डिजाइन (अभिन्न), अच्छी कठोरता, आसान स्थापना और डिबगिंग के साथ।
3. वेल्डिंग बॉडी के सुदृढीकरण में अच्छी प्रतिक्रिया गुणवत्ता और भिगोना प्रभाव होता है।
4. अंतर्निर्मित कंपन अलगाव प्रणाली जमीन पर कंपन प्रसार को कम कर सकती है और परीक्षण उपकरणों के बीच हस्तक्षेप को रोक सकती है।
का उपयोग कैसे करें:
1, प्रक्रिया को पूरा करने के लिए नियंत्रण मैनुअल
2, जैसे कि ऑपरेशन त्रुटि जो काम नहीं कर सकती है, आप इनपुट के चरणों की पुनर्प्राप्ति विधि का उपयोग कर सकते हैं, और फिर एक एकल समूह या अन्य चल रहे चरणों को सेट कर सकते हैं।
3, बाहरी स्टार्ट स्विच को दबाने के लिए उपयोग करने से पहले, सीओओ प्रकट होता है अर्थात् जाने देता है, कुंजी खोलता है।
4, ताइवान निकाय:
1 टेबल बॉडी फ़ुट स्लीव को यथासंभव ठीक करें
2 आउटपुट लाइन में बिजली की आपूर्ति चालू/काम करने पर उसे अनप्लग नहीं किया जा सकता है
3 लेवल को जहां तक संभव हो रखें
4 घटक बदले जा सकते हैं, लाइन नहीं बदलनी चाहिए या कनेक्शन से नहीं।
5 ताइवान निकाय को संपूर्ण या पुनर्गठन का हिस्सा नहीं होना चाहिए, केवल एक घटक के विनिर्देशों के अनुसार और मूल पुष्टिकरण पासवर्ड के साथ।
5, कोड के अंदर का आयाम
1. बूट से पहले या बाद में बहुत बड़ा एडजस्ट न करें
2) उच्च आयाम मॉड्यूलेशन का कम-कुंजी आयाम
3 नियंत्रण कक्ष आयाम घुंडी मध्य स्थिति परीक्षण आइटम में रखा गया: मुख्य बिंदु पर ध्यान केंद्रित करने के लिए रखा गया, बाएं फ्लैट दाएं को कम करें।
4 नियंत्रण बॉक्स: शीर्ष या भूमिगत ऑपरेशन पर नहीं रखा जा सकता
6, अंदर का कोड:
1) गलत तरीके से चलने या संचालन करने पर रीसेट करें
2) रीसेट विधि चरण को नियंत्रित करें, प्रत्येक अंदर का कोड केवल सहेजने के लिए एक बार सेट कर सकता है
3 आमतौर पर आंतरिक कोड का उपयोग करना चाहिए जिसे यादृच्छिक रूप से सेट नहीं किया जा सकता है
7, नियंत्रण बॉक्स:
1)फांसी देने के बाद शरीर की कनेक्टिंग लाइन को कसकर बंद कर देना चाहिए
2 कंपन दिशा स्विच और आउटपुट कनेक्शन लाइन पत्राचार हैं, गलत तरीके से कनेक्ट नहीं हो सकते
8, परीक्षण: गैर-विशेष परीक्षण को पूर्ण तरंग परीक्षण का उपयोग करना चाहिए
9, ताइवान निकाय: टकराव की ध्वनि उत्पन्न नहीं कर सकता, ऊपरी और निचले केंद्र अक्ष के आपसी स्पर्श के कारण स्प्रिंग स्टील का टुकड़ा तुरंत बंद हो जाएगा, आयाम मॉड्यूलेशन को छोटा समायोजित किया जाता है और फिर चालू किया जाता है।
10, अन्य अज्ञात:
आंतरिक घटकों और रेखाओं को मनमाने ढंग से न बदलें
11, कारण ख़राब है:
1 कंप्यूटर मॉडल का उपयोग शेकिंग टेबल नियंत्रण के लिए नहीं किया जा सकता है
2 ड्राइवर पुनः लोड नहीं कर सकता
2, इस्ता-आइए परीक्षण के लिए, ऑपरेटर नमूने की सुरक्षा करता है, परीक्षण के टुकड़ों को टेबल से बाहर खिसकने से रोकता है;
3, गियर गियरबॉक्स प्रतिस्थापन नियमित रूप से;
4. काम न करने पर सारी बिजली काट दें, साफ-सफाई रखें;5, गैर-कर्मचारी अपनी इच्छानुसार कार्य नहीं कर सकते
