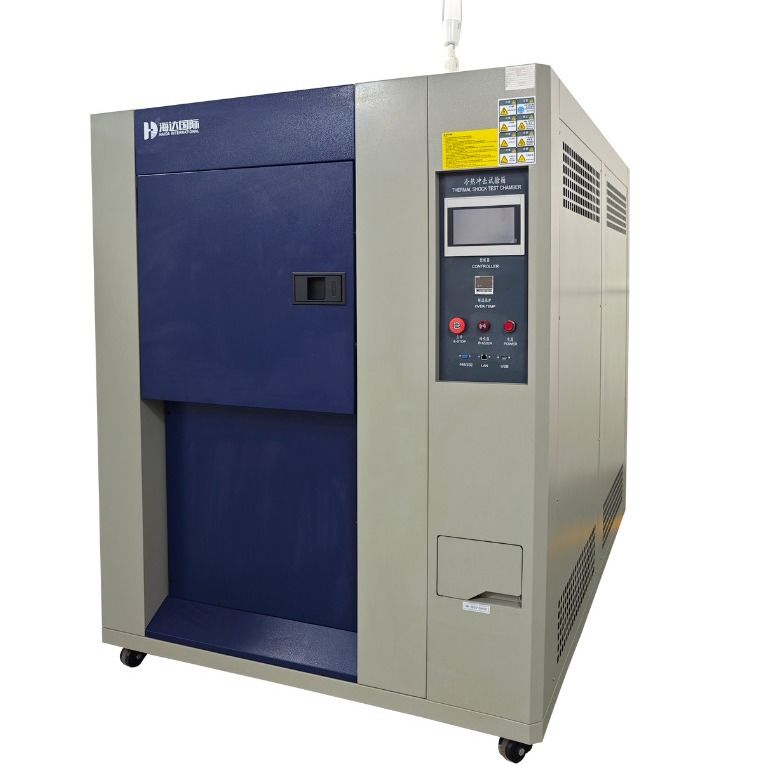

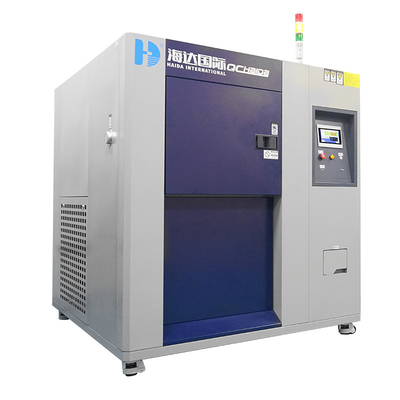

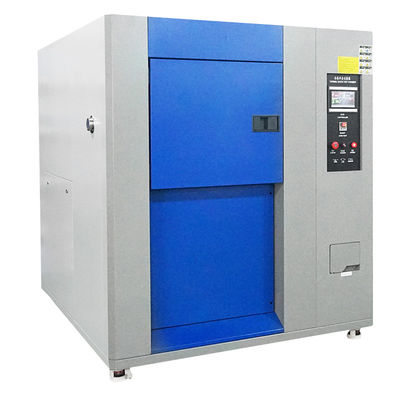

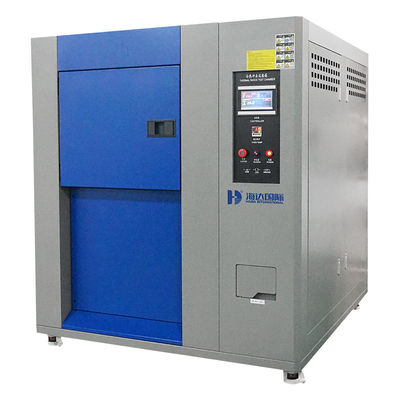

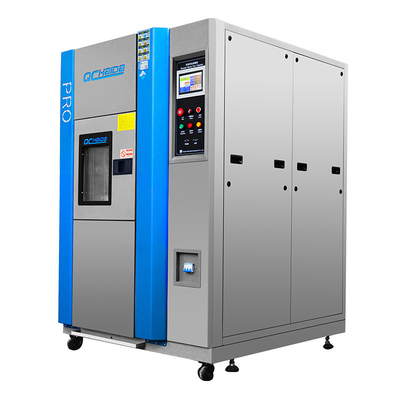

थर्मल शॉक टेस्ट मशीन पर्यावरण परीक्षण उपकरण

थर्मल शॉक टेस्ट मशीन पर्यावरण परीक्षण उपकरण

थर्मल शॉक चैंबर.pdf

विवरण:

थर्मल शॉक टेस्ट मशीनउच्च तापमान क्षेत्र, निम्न तापमान क्षेत्र और परीक्षण क्षेत्र को तीन भागों में विभाजित किया गया है, प्रत्येक क्षेत्र एक अद्वितीय इन्सुलेशन संरचना है, इसलिए गर्म और ठंडे प्रभाव का परीक्षण किया जाता है। और निरंतर वातावरण में उच्च तापमान और बहुत कम तापमान की डिग्री को फिलहाल सहन कर सकते हैं, यानी कम से कम समय में थर्मल विस्तार और संकुचन के कारण होने वाली उनकी रासायनिक या भौतिक क्षति का परीक्षण कर सकते हैं। उपयुक्त वस्तुओं में धातु, प्लास्टिक, रबर, इलेक्ट्रॉनिक्स और अन्य सामग्रियां शामिल हैं जिनका उपयोग उनके उत्पादों या संदर्भ में सुधार के आधार के रूप में किया जा सकता है

कार्यों

उच्च तापमान प्रभाव परीक्षण या निम्न तापमान प्रभाव परीक्षण, अधिकतम समय 9999 मिनट तक है, अधिकतम चक्र समय 9999 बार तक है। मशीन स्वचालित रूप से या मैन्युअल रूप से प्रभाव को चक्रित कर सकती है या गर्म और ठंडे के प्रभाव के लिए दो क्षेत्रों या तीन क्षेत्रों को चुनिंदा रूप से सेट कर सकती है। इसमें बाइनरी कूलिंग सिस्टम का उपयोग किया गया है जो कूलिंग के लिए बहुत प्रभावी है, कूलिंग सिस्टम को एयर-कूल्ड और वॉटर-कूल्ड में विभाजित किया गया है। इसे कंप्यूटर से भी जोड़ा जा सकता है, लेकिन रिकॉर्ड उपकरण केवल वैकल्पिक खरीद के लिए है। चीनी और अंग्रेजी के साथ रंगीन एलसीडी टच-कंट्रोल ऑपरेशन इंटरफ़ेस, संचालित करने में आसान।

थर्मल शॉक चैंबर्स का संचालन: पूर्व उपचार, प्रारंभिक परीक्षण, परीक्षण, पुनर्प्राप्ति, और अंत में पता चला।

विशेषताएँ
•MIL-STD 202F, विधि 107G, शर्तें A, B, C और F को पूरा करता है
एमआईएल-एसटीडी 883, विधि 1010.7, शर्तें ए, बी, सी, और एफ
•ठोस-अवस्था में अधिक तापमान/कम तापमान से सुरक्षा
•इलेक्ट्रिक ओपन-एयर नाइक्रोम वायर हीटर तत्वों द्वारा समर्थित
सिरेमिक इंसुलेटर
•दो खुले सिरे वाले पंख वाले LN2 कूलिंग कॉइल
•बाहरी माउंटेड मोटर के साथ सेंट्रीफ्यूगल प्रकार का ब्लोअर व्हील
• तक के साथ वायवीय रूप से सक्रिय कैरिज परिवहन प्रणाली
छह स्टेनलेस स्टील जाल उत्पाद टोकरियाँ
•टाइप 1/4" एफपीटी कनेक्शन के साथ टेस्ट चैम्बर ड्रेन
•प्रत्येक कक्ष के लिए दरवाज़ा स्विच


वातानुकूलित तंत्र
·  वायु नियंत्रण:मजबूर वेंटिलेशन परिसंचरण, संतुलन थर्मोस्टेट विधि (बीटीसी)। यह विधि न केवल निरंतर संचालन के लिए शीतलन प्रणाली के मामले को संदर्भित करती है, बल्कि स्वचालित रूप से पीआईडी ​​​​आउटपुट की गणना करके परिणामों के आउटपुट को नियंत्रित करने के लिए हीटर के तापमान निर्धारित बिंदु के अनुसार नियंत्रण प्रणाली, और अंततः एक गतिशील संतुलन प्राप्त करती है।
· प्रसारित वायु का अर्थ है:तापमान परिवर्तन के उद्देश्य को प्राप्त करने के लिए, प्रभावी और कुशल हीट एक्सचेंज वेंटिलेटर द्वारा, वायु परिसंचरण प्रशंसक वाहिनी और स्टेनलेस स्टील की लंबी धुरी के बीच, ऊर्जा कुशल रेफ्रिजरेटर और विनियमन प्रणाली का उपयोग किया जाता है। समायोज्य वायु आउटलेट समायोजन बोल्ट द्वारा, जिससे चैम्बर तापमान एकरूपता में काफी सुधार होता है;
· वायु शीतलन विधि:मल्टी-स्टेज डायाफ्राम एयर हीट एक्सचेंजर।
· वायु तापन:वॉटकिंस गुणवत्ता निकल क्रोम इलेक्ट्रिक हीटर।

विशेष विवरण:

टिप्पणियाँ

·यदि उच्च-तापमान एक्सपोज़र रेंज निचली सीमा + 60°C या निम्न तापमान एक्सपोज़र रेंज निचली सीमा -60°C की आवश्यकता है, तो कृपया "परिवेश-तापमान एक्सपोज़र" विकल्प का चयन करें।

·यदि तापमान में उतार-चढ़ाव ±1.8°C से कम होना चाहिए तो कृपया "कम तापमान में उतार-चढ़ाव पैकेज" चुनें।

·तापमान ताप-अप/पुल डाउन समय केवल स्वतंत्र कक्ष संचालन के दौरान लागू होता है

·यदि स्वचालित रूप से संचालित स्लाइडिंग दरवाजे की आवश्यकता है, तो कृपया "स्वचालित दरवाजा पैकेज" का चयन करें।

·एयर-कूल्ड कंडेनसर/वाटर-कूल्ड कंडेनसर दोनों उपलब्ध हैं

·केवल वाटर-कूल्ड कंडेनसर पर ही लगाएं

सुरक्षा उपकरण:

1)हॉट चैम्बर ज़्यादा गरम संरक्षण स्विच

2) शीत कक्ष ज़्यादा गरम संरक्षण स्विच

3)एयर सर्कुलेटर ओवरलोड अलार्म

4)रेफ्रिजरेटर उच्च/निम्न दबाव रक्षक

5) कंप्रेसर तापमान स्विच

6) वायु दाब स्विच

7)फ्यूज

8) जल निलंबन रिले (केवल जल-ठंडा विनिर्देश)

9) कंप्रेसर सर्किट ब्रेकर

10)हीटर सर्किट ब्रेकर

11) परीक्षण क्षेत्र ओवरहीट/ओवरकूल रक्षक

12) वायु शुद्धिकरण वाल्व

दैनिक रखरखाव
·गर्म और ठंडे ने मुझे झटका दिया, एक लंबा शटडाउन नियमित रूप से हर आधी बिजली का उपयोग नहीं किया जाता है, बिजली का समय एक घंटे से कम नहीं है, और संबंधित स्पेयर पार्ट्स और परीक्षण उपकरण ठीक से काम कर रहे हैं।


·गर्म और ठंडे शॉक बॉक्स को नियमित रूप से साफ किया जाना चाहिए बाष्पीकरणकर्ता: सफाई का स्तर क्योंकि परीक्षण अलग है, मजबूर वायु परिसंचरण प्रभाव में, बहुत सारे धूल के कण इकट्ठा होंगे और बाष्पीकरणकर्ता पर अन्य छोटी वस्तुओं को नियमित रूप से साफ किया जाना चाहिए।


·निम्न-तापमान कक्ष परिसंचरण पंखा, कंडेनसर पंखा और स्वच्छ संतुलन सुधार: सफाई और बाष्पीकरणकर्ता अलग-अलग कामकाजी वातावरण के कारण समान है, कक्ष, परिसंचारी पंखा, वस्तु पर बहुत सारी धूल और अन्य छोटे कण इकट्ठा करेगा, कंडेनसर पंखे को नियमित रूप से साफ करना चाहिए।


·गर्म और ठंडे शॉक बॉक्स डिवाइस को पैडी ऐशडाउन लाई इंस्ट्रूमेंटेशन तकनीशियन मार्गदर्शन में अधिमानतः स्थानांतरित करने के लिए, उपकरण को नुकसान से बचाने के लिए, जैसे कि ग्राहक स्वयं स्थानांतरण, सर्किट के सही संचालन की पुष्टि करने के लिए बिजली चालू करने से पहले एक पेशेवर इलेक्ट्रीशियन होना चाहिए, या उपकरण से संबंधित घटक जल जाएंगे।

टच-स्क्रीन एलसीडी डिस्प्ले (स्क्रीन पर प्रदर्शित निर्देश) के उपयोग से संचालन और सेटिंग्स सरल हो गईं। परीक्षण पैटर्न, परीक्षण क्षेत्र तापमान, तापमान चक्र और प्रवृत्ति ग्राफ डिस्प्ले की एक नज़र में पुष्टि।
