उत्पाद विवरण:
|
| प्रयोग: | उच्च और निम्न तापमान थर्मल शॉक टेस्ट चैंबर | High temp. उच्च तापमान। exposure range*1 एक्सपोजर रेंज*1: | + 60 ~ से + 200 डिग्री सेल्सियस |
|---|---|---|---|
| Low temp. कम तापमान। exposure range*1 एक्सपोजर रेंज*1: | -65to 0 डिग्री सेल्सियस | अस्थायी। उतार-चढ़ाव *2: | ±1.8 डिग्री सेल्सियस |
| ऊपरी सीमा को प्री-हीट करें: | + 200 डिग्री सेल्सियस | अस्थायी। गर्म करने का समय*3: | व्यापक तापमान। से +200 डिग्री सेल्सियस 30 मिनट के भीतर |
| Temp. अस्थायी। pull down time*3 पुल डाउन टाइम*3: | Ambient temp. व्यापक तापमान। to -65°C within 70min से -65 डिग्री सेल्सियस 70 | डम्पर ड्राइविंग यूनिट: | एयर सिलेंडर |
| स्वीकार्य परिवेश की स्थिति: | + 5 ~ 30 डिग्री सेल्सियस | बिजली की आपूर्ति: | एसी 380 वी, 50/60 हर्ट्ज, तीन चरण, 30 ए |
| प्रमुखता देना: | पर्यावरण परीक्षण के चैम्बर,environmental lab testing equipment |
||

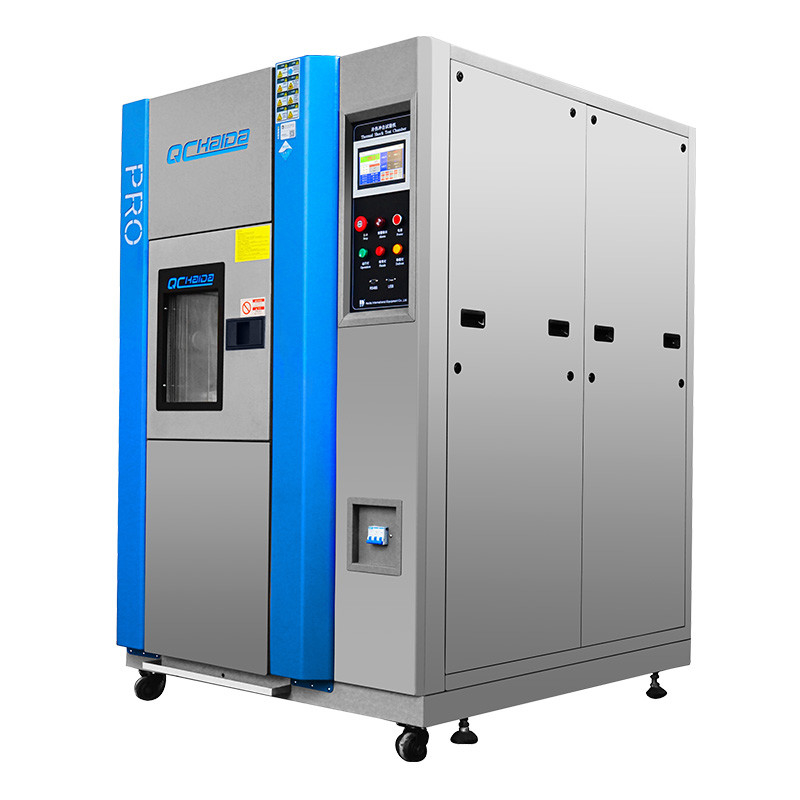

स्थिरता परीक्षण कक्ष थर्मल शॉक चैंबर उच्च और निम्न तापमान
विवरण:
थर्मल स्टेबिलिटी टेस्ट चैंबर इलेक्ट्रॉनिक उपकरणों और सामग्रियों के लिए उच्च और निम्न तापमान प्रभाव परीक्षण पर लागू होता है। थर्मल शॉक चैंबर इलेक्ट्रॉनिक घटकों, धातु, रासायनिक सामग्री, स्वचालन घटकों, संचार मॉड्यूल, राष्ट्रीय रक्षा उद्योग, एयरोस्पेस उद्योग, बीजीए की सही परीक्षण मशीन है। पीसीबी सब्सट्रेट, इलेक्ट्रॉनिक चिप आईसी, सेमीकंडक्टर सिरेमिक और उच्च बहुलक सामग्री।
थर्मल स्थिरता कक्ष के निर्दिष्टीकरण:
|
प्रणाली |
डम्पर स्विचिंग के माध्यम से दो-ज़ोन परीक्षण |
|||||||
|
तीन-जोन कक्ष |
||||||||
|
नमूना |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
स्वनिर्धारित |
|||||
|
प्रदर्शन |
परीक्षण क्षेत्र |
उच्च तापमान।एक्सपोजर रेंज*1 |
+ 60 ~ से + 200 डिग्री सेल्सियस |
|||||
|
कम तापमान।एक्सपोजर रेंज*1 |
-65to 0 डिग्री सेल्सियस |
|||||||
|
अस्थायी।उतार-चढ़ाव *2 |
±1.8 डिग्री सेल्सियस |
|||||||
|
गर्म कक्ष |
ऊपरी सीमा को प्री-हीट करें |
+ 200 डिग्री सेल्सियस |
||||||
|
अस्थायी।गर्म करने का समय*3 |
व्यापक तापमान।से +200 डिग्री सेल्सियस 30 मिनट के भीतर |
|||||||
|
शीत कक्ष |
प्री-कूल लोअर लिमिट |
-65 डिग्री सेल्सियस |
||||||
|
अस्थायी।पुल डाउन टाइम*3 |
व्यापक तापमान।से -65 डिग्री सेल्सियस 70 मिनट के भीतर |
|||||||
|
अस्थायी।रिकवरी (2-ज़ोन) |
वसूली की शर्तें |
दो क्षेत्र: उच्च अस्थायी।एक्सपोजर + 125 डिग्री सेल्सियस 30 मिनट, कम तापमान।जोखिम -40°C 30 मिनट;नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा) |
||||||
|
अस्थायी।वसूली मे लगने वाला समय |
10 मिनट के अंदर |
|||||||
|
निर्माण |
बाहरी सामग्री |
कोल्ड रोल्ड रस्ट-प्रूफ स्टील प्लेट |
||||||
|
परीक्षण क्षेत्र सामग्री |
SUS304 स्टेनलेस स्टील |
|||||||
|
द्वार*4 |
अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा |
|||||||
|
हीटर |
पट्टी तार हीटर |
|||||||
|
प्रशीतन इकाई |
सिस्टम*5 |
मैकेनिकल कैस्केड प्रशीतन प्रणाली |
||||||
|

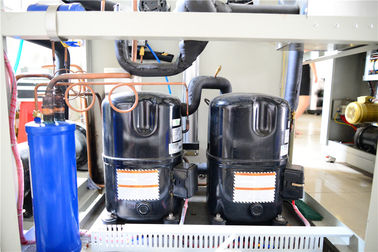

कंप्रेसर |
भली भांति बंद करके सील स्क्रॉल कंप्रेसर |
|||||||
|
विस्तार तंत्र |
इलेक्ट्रॉनिक विस्तार वाल्व |
|||||||
|
शीतल |
उच्च अस्थायी पक्ष: R404A, निम्न अस्थायी पक्ष R23 |
|||||||
|
शीतक |
स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर |
|||||||
|
वायु संचारक |
सिरोको प्रशंसक |
|||||||
|
डम्पर ड्राइविंग यूनिट |
एयर सिलेंडर |
|||||||
|
फिटिंग |
बाईं ओर व्यास 100 मिमी के साथ केबल पोर्ट (दाईं ओर और दर्जी व्यास का आकार विकल्प के रूप में उपलब्ध है), नमूना बिजली आपूर्ति नियंत्रण टर्मिनल |
|||||||
|
अंदर के आयाम (डब्ल्यू एक्स एच एक्स डी) |
350 x 400 x 350 |
500 x 450 x 450 |
स्वनिर्धारित |
|||||
|
परीक्षण क्षेत्र क्षमता |
50एल |
100 एल |
स्वनिर्धारित |
|||||
|
परीक्षण क्षेत्र भार |
5 किलो |
10 किग्रा |
स्वनिर्धारित |
|||||
|
बाहरी आयाम (डब्ल्यू एक्स एच एक्स डी) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
स्वनिर्धारित |
|||||
|
वज़न |
800 किलो |
1100 किग्रा |
लागू नहीं |
|||||
|
उपयोगिता आवश्यकताएँ
|
स्वीकार्य परिवेश की स्थिति |
+ 5 ~ 30 डिग्री सेल्सियस |
||||||
|
बिजली की आपूर्ति |
एसी 380 वी, 50/60 हर्ट्ज, तीन चरण, 30 ए |
|||||||
|
ठंडा पानी की आपूर्ति का दबाव * 6 |
02 ~ 0.4 एमपीए |
|||||||
|
शीतलक जल आपूर्ति दर*6 |
8m³ /एच |
|||||||
|
ऑपरेटिंग ठंडा पानी अस्थायी।श्रेणी |
+18 से 23 डिग्री सेल्सियस |
|||||||
|
शोर स्तर |
70 डीबी या उससे कम |
|||||||
टिप्पणियाँ
1) यदि उच्च-तापमान जोखिम सीमा निचली सीमा + 60°C आवश्यक है या निम्न तापमान जोखिम सीमा -60°C कम है, तो कृपया "परिवेश-तापमान जोखिम" विकल्प चुनें
2) यदि तापमान में उतार-चढ़ाव को ±1.8°C से कम करने की आवश्यकता है, तो कृपया "कम तापमान में उतार-चढ़ाव पैकेज" चुनें
3) तापमान हीट-अप/पुल डाउन टाइम केवल स्वतंत्र कक्ष संचालन के दौरान लागू होता है
4) यदि स्वचालित रूप से संचालित स्लाइडिंग डोर की आवश्यकता है, तो कृपया "स्वचालित रूप से डोर पैकेज" चुनें
5) एयर कूल्ड कंडेनसर / वाटर कूल्ड कंडेनसर दोनों उपलब्ध हैं
6) वाटर-कूल्ड कंडेनसर पर ही लगाएं
थर्मल स्थिरता कक्ष के सुरक्षा उपकरण:
1) गर्म कक्ष ज़्यादा गरम संरक्षण स्विच
2) शीत कक्ष ज़्यादा गरम संरक्षण स्विच
3) वायु संचारक अधिभार अलार्म
4) रेफ्रिजरेटर उच्च / निम्न दबाव रक्षक
5) कंप्रेसर तापमान स्विच
6) वायु दाब स्विच
7) फ्यूज
8) जल निलंबन रिले (केवल जल-ठंडा विनिर्देश)
9) कंप्रेसर सर्किट ब्रेकर
10) हीटर सर्किट ब्रेकर
11) टेस्ट एरिया ओवरहीट/ओवरकूल प्रोटेक्टर
12) एयर पर्ज वाल्व
नियंत्रण
टच-स्क्रीन एलसीडी डिस्प्ले (स्क्रीन पर प्रदर्शित निर्देश) के उपयोग से ऑपरेशन और सेटिंग्स को सरल बनाया गया है।परीक्षण पैटर्न, परीक्षण क्षेत्र तापमान, तापमान चक्र और प्रवृत्ति ग्राफ डिस्प्ले की एक-एक करके पुष्टि।
|
सेटिंग |
टच पैनल द्वारा इंटरएक्टिव कुंजी इनपुट |
|
दिखाना |
एलसीडी (5.7 इंच) |
|
तापमान नियंत्रण समारोह |
परीक्षण क्षेत्र: एक्सपोजर अस्थायी। गर्म कक्ष: प्री-हीटिंग अस्थायी। कोल्ड चैंबर: प्री-कूलिंग टेम्प। |
|
पीआईडी नियंत्रण |
|
|
प्रीसेट तापमान रेंज |
उच्च तापमान: 60 से 200'सी कम तापमान: -78 से 0'सी |
|
संकल्प सेटिंग |
1'सी |
|
इनपुट |
थर्मोकपल टाइप टी (कॉपर/कॉपर-निकल) |
|
सेटिंग और इंडिकेशन रेंज |
पूर्व निर्धारित समय: 0 मिनट।99 घंटे और 59 मिनट तक। प्रीसेट चक्र: 1 से 9,999 चक्र |
|
सहायक समारोह |
टाइमर प्रीसेट ओवरहीट / ओवरकूल सुरक्षा बिजली की विफलता / वसूली चयन तापमान वसूली समय सेटिंग कार्यक्रम स्मृति स्वचालित बिजली बंद क्रमादेशित समय प्रदर्शन परीक्षण पूर्णता मोड चयन ट्रेंड ग्राफ अलार्म इतिहास प्रदर्शन सेंसर अंशांकन RS-232/USB संचार |
