उत्पाद विवरण:
|
| प्रयोग: | उच्च और निम्न तापमान थर्मल शॉक टेस्ट चैंबर | ऊपरी गर्मी पूर्व सीमा: | + 200 डिग्री सेल्सियस |
|---|---|---|---|
| अस्थायी।: | व्यापक तापमान। | पूर्व-शांत निचली सीमा: | -65 डिग्री सेल्सियस |
| अस्थायी।: | 10 मिनट के भीतर। | परीक्षण क्षेत्र सामग्री: | SUS304 स्टेनलेस स्टील |
| वायु संचारक: | सिरोको पंखा | डम्पर ड्राइविंग यूनिट: | एयर सिलेंडर |
| स्वीकार्य परिवेश की स्थिति: | + 5 ~ 30 डिग्री सेल्सियस | ठंडा पानी की आपूर्ति दबाव * 6: | 02 ~ 0.4Mpa |
| ठंडा पानी अस्थायी ऑपरेटिंग।: | +18 से 23 डिग्री सेल्सियस | शोर का स्तर: | 70 डीबी या उससे कम |
| हाई लाइट: | पर्यावरण परीक्षण के चैम्बर,environmental lab testing equipment |
||

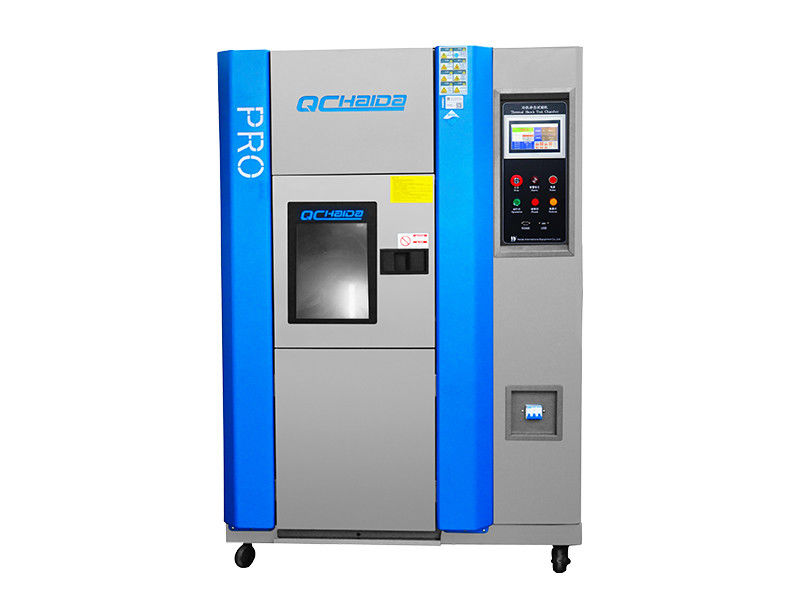

इलेक्ट्रॉनिक शॉक अनुकरण पर्यावरणीय परीक्षण चैंबर गर्म और ठंडे तापमान
1. विवरण:
इलेक्ट्रॉनिक हॉट एंड कोल्ड टेम्प्रेचर शॉक सिम्यूलेट टेस्ट मशीन यू स्ट्रक्चर या कम्पोजिट मटेरियल को टेस्ट करने के लिए यू सेड है, एक पल में बहुत उच्च तापमान और बहुत कम तापमान के वातावरण को लगातार सहन कर सकता है, जिससे इसकी परीक्षा के लिए सबसे कम समय में रासायनिक परिवर्तन होते हैं। थर्मल विस्तार और शारीरिक क्षति के कारण संकुचन। त्वरित मशीन (या भागों), बिजली के उपकरण, उपकरण, सामग्री, कोटिंग, कोटिंग और त्वरित परीक्षण के लिए अन्य उपयुक्त जलवायु
एक थर्मल शॉक चेंबर्स संरचनात्मक रूप: थर्मल शॉक चैंबर कक्ष समग्र संरचना के एकीकृत रूपों का उपयोग करके, दोनों एक उच्च तापमान टैंक द्वारा ऊपरी कक्ष में स्थित, क्रायोजेनिक टैंक के निचले हिस्से में स्थित है, कैबिनेट और पीछे के भाग में स्थित है। प्रशीतन इकाई कैबिनेट (सिस्टम) से बने विद्युत नियंत्रण कक्ष के बाईं ओर स्थित है। इस तरह छोटे कैबिनेट पदचिह्न, कॉम्पैक्ट संरचना, सुंदर उपस्थिति, कंपन इकाई को कम करने के लिए एक अलग इकाई आवास में रखी प्रशीतन इकाइयां चल रही हैं, चेंबर पर शोर का प्रभाव
बी थर्मल शॉक चैंबर बाहरी बॉक्स सामग्री: उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील शीट, इलेक्ट्रोस्टैटिक छिड़काव के लिए सतह।
दीवारों के अंदर सी थर्मल शॉक कक्ष सामग्री: SUS304 स्टेनलेस स्टील, जंग प्रतिरोधी, साफ करने के लिए आसान, अच्छा है।
डी इन्सुलेशन सामग्री: उच्च गुणवत्ता वाले अल्ट्रा-फाइन ग्लास फाइबर कॉटन, आयातित नॉनफ्लेम्यूबल पु।
ई नमूना धारक: स्थिर स्टेनलेस स्टील नमूना धारक।
एफ विंडो: बॉक्स (हॉट बॉक्स) पर 350 × 250 मिमी इलेक्ट्रिक नमी अवरोधक कोटिंग तापमान अवलोकन विंडो का दरवाजा खोला।
2. इलेक्ट्रॉनिक गर्म और ठंडे तापमान शॉक अनुकरण मशीन के विनिर्देशों:
प्रणाली | स्पंज स्विचिंग के माध्यम से दो-जोन परीक्षण | |||||||
थ्री-जोन चैंबर | ||||||||
नमूना | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | स्वनिर्धारित | |||||
प्रदर्शन | परीक्षण क्षेत्र | उच्च तापमान। एक्सपोजर रेंज * 1 | + 60 ~ से + 200 ° C | |||||
कम तापमान। एक्सपोजर रेंज * 1 | -65 डिग्री सेल्सियस | |||||||
अस्थायी। उतार-चढ़ाव * २ | ± 1.8 डिग्री सेल्सियस | |||||||
हॉट चैंबर | ऊपरी गर्मी पूर्व सीमा | + 200 डिग्री सेल्सियस | ||||||
अस्थायी। गर्मी समय * 3 | व्यापक तापमान। 30 मिनट के भीतर + 200 ° C तक | |||||||
शीत कक्ष | पूर्व-शांत निचली सीमा | -65 डिग्री सेल्सियस | ||||||
अस्थायी। समय नीचे खींचो * ३ | व्यापक तापमान। 70 डिग्री के भीतर -65 डिग्री सेल्सियस | |||||||
अस्थायी। रिकवरी (2-जोन) | वसूली की स्थिति | दो-क्षेत्र: उच्च अस्थायी। एक्सपोजर + 125 डिग्री सेल्सियस 30 मिनट, कम अस्थायी। जोखिम -40 ° C 30 मिनट; नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा) | ||||||
अस्थायी। रिकवरी टाइम | 10 मिनट के भीतर। | |||||||
निर्माण | बाहरी सामग्री | कोल्ड रोल्ड जंग प्रूफ स्टील प्लेट | ||||||
परीक्षण क्षेत्र सामग्री | SUS304 स्टेनलेस स्टील | |||||||
दरवाजा * 4 | अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा | |||||||
हीटर | स्ट्रिप वायर हीटर | |||||||
प्रशीतन इकाई | सिस्टम * 5 | मैकेनिकल कैस्केड प्रशीतन प्रणाली | ||||||
कंप्रेसर | सुगमता से सील स्क्रॉल कंप्रेसर | |||||||
विस्तार तंत्र | इलेक्ट्रॉनिक विस्तार वाल्व | |||||||
शीतल | उच्च अस्थायी पक्ष: R404A, निम्न अस्थायी पक्ष R23 | |||||||
कूलर | स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर | |||||||
वायु संचारक | सिरोको पंखा | |||||||
डम्पर ड्राइविंग यूनिट | एयर सिलेंडर | |||||||
फिटिंग | केबल पोर्ट व्यास के साथ 100 मिमी बाईं ओर (दाईं ओर और दर्जी व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली आपूर्ति इनपुट टर्मिनल | |||||||
अंदर के आयाम (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | स्वनिर्धारित | |||||
परीक्षण क्षेत्र की क्षमता | 50L | 100 एल | स्वनिर्धारित | |||||
परीक्षण क्षेत्र लोड | 5 किग्रा | 10 किग्रा | स्वनिर्धारित | |||||
बाहरी आयाम (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | स्वनिर्धारित | |||||
वजन | 800 किलो | 1100kg | एन / ए | |||||
| उपयोगिता आवश्यकताओं | स्वीकार्य परिवेश की स्थिति | + 5 ~ 30 डिग्री सेल्सियस | ||||||
बिजली की आपूर्ति | AC380V, 50 / 60Hz, तीन चरण, 30A | |||||||
ठंडा पानी की आपूर्ति दबाव * 6 | 02 ~ 0.4Mpa | |||||||
ठंडा पानी की आपूर्ति दर * 6 | 8m 8 / एच | |||||||
ठंडा पानी अस्थायी ऑपरेटिंग। रेंज | +18 से 23 डिग्री सेल्सियस | |||||||
शोर का स्तर | 70 डीबी या उससे कम | |||||||
3.Notes
। यदि हाई-टेम्प एक्सपोज़र रेंज लोअर लिमिट + 60 ° C आवश्यक है या लो टेम्प-एक्सपोज़र रेंज लोअर लिमिट -60 ° C है, तो कृपया "परिवेश-तापमान एक्सपोज़र" विकल्प चुनें।
। यदि अस्थायी उतार-चढ़ाव C 1.8 ° C से नीचे की आवश्यकता है, तो कृपया "कम अस्थायी उतार-चढ़ाव पैकेज" का चयन करें
। तापमान हीट-अप / पुल डाउन टाइम केवल स्वतंत्र चैम्बर ऑपरेशन के दौरान लागू होता है
। यदि स्वचालित रूप से संचालित स्लाइडिंग दरवाजा आवश्यक है, तो कृपया "स्वचालित रूप से दरवाजा पैकेज" चुनें
। एयर-कूल्ड कंडेनसर / वाटर-कूल्ड कंडेनसर दोनों उपलब्ध
। वाटर-कूल्ड कंडेनसर पर ही लागू करें
4.Feature
। उत्पाद उपस्थिति, उचित संरचना, उन्नत प्रौद्योगिकी, परिष्कृत सामग्री, सरल और सुविधाजनक ऑपरेटिंग प्रदर्शन और विश्वसनीय उपकरण प्रदर्शन।
। उपकरण को गर्म बक्से, कोल्ड बॉक्स, तीन-भाग परीक्षण बॉक्स में विभाजित किया गया है, पूरी तरह से अभी भी परीक्षण विश्लेषकों के गर्मी भंडारण और गर्मी भंडारण प्रभाव की अनूठी संरचना को उठाते हुए, गर्म और ठंडे तापमान के गर्म और ठंडे वायु मार्ग स्विचिंग तरीके को लागू करते हैं थर्मल शॉक परीक्षण प्रयोजनों के लिए परीक्षण क्षेत्र में।
। सबसे उन्नत मापने वाले उपकरण का उपयोग करते हुए, नियंत्रक एक बड़े रंग के एलसीडी टच मैन-मशीन इंटरैक्टिव एलसीडी मैन-मशीन इंटरफ़ेस नियंत्रक, सरल ऑपरेशन, सीखने में आसान, विश्वसनीय, अंग्रेजी पूर्ण सिस्टम ऑपरेटिंग परिस्थितियों में, निष्पादन सेटअप प्रोग्राम घटता का उपयोग करता है।
। स्वतंत्र रूप से सेट किए गए 96 परीक्षण विनिर्देशों के साथ, प्रभाव समय 999 घंटे और 59 मिनट, चक्र समय 1 से 999 तक सेट किया जा सकता है, रेफ्रिजरेटर स्वचालित संचालन का एहसास किया जा सकता है, स्वचालन की अधिकतम डिग्री प्राप्त करने के लिए, ऑपरेटर कार्यभार को कम करने, किसी भी start स्वचालित प्रारंभ समय में काम करना बंद करना;
5. एयर कंडीशनिंग प्रणाली
। हवा नियंत्रण: मजबूर वेंटिलेशन परिसंचरण, संतुलन थर्मोस्टेट विधि (बीटीसी)। यह विधि न केवल निरंतर संचालन के लिए शीतलन प्रणाली के मामले को संदर्भित करती है, पीआईडी आउटपुट की स्वचालित रूप से गणना करके परिणामों के उत्पादन को नियंत्रित करने के लिए हीटर के तापमान सेट बिंदु के अनुसार नियंत्रण प्रणाली, और अंततः एक गतिशील संतुलन प्राप्त करती है।
। हवा के घूमने का मतलब है: तापमान परिवर्तन के उद्देश्य को प्राप्त करने के लिए प्रभावी और कुशल हीट एक्सचेंज वेंटिलेटर द्वारा एयर सर्कुलेशन फैन डक्ट और स्टेनलेस स्टील की लंबी धुरी, ऊर्जा कुशल रेफ्रिजरेटर और विनियमन प्रणाली का उपयोग। समायोज्य हवा आउटलेट द्वारा बोल्ट को समायोजित करना, जिससे चेंबर तापमान की एकरूपता में काफी सुधार हुआ;
। हवा ठंडा करने की विधि: मल्टी-स्टेज डायाफ्राम एयर हीट एक्सचेंजर।
। वायु ताप: वॉटरकिंस गुणवत्ता निकल क्रोम इलेक्ट्रिक हीटर।
6. सुरक्षा उपकरणों गर्म और ठंडे तापमान शॉक अनुकरण टेस्ट मशीन:
। हॉट चैंबर प्रोटेक्शन स्विच को गर्म करता है
। कोल्ड चेंबर ओवरहीट प्रोटेक्शन स्विच
। एयर सर्क्युलेटर ओवरलोड अलार्म
। फ्रिज उच्च / निम्न दबाव रक्षक
। कंप्रेसर तापमान स्विच
। वायुदाब स्विच
। फ्यूज
। जल निलंबन रिले (केवल पानी से ठंडा विनिर्देश)
। कंप्रेसर सर्किट ब्रेकर
। हीटर सर्किट ब्रेकर
। परीक्षण क्षेत्र को अधिक गरम / ओवरकोल रक्षक
। एयर पर्ज वाल्व
7.Control
(रंग एलसीडी इंटरैक्टिव टच स्क्रीन प्रणाली)
टच-स्क्रीन एलसीडी डिस्प्ले (ऑन-स्क्रीन प्रदर्शित किए गए निर्देश) के उपयोग से ऑपरेशन और सेटिंग्स सरल हो जाती हैं। परीक्षण पैटर्न, परीक्षण क्षेत्र के तापमान, तापमान चक्र और ट्रेंड ग्राफ डिस्प्ले की अति-पुष्टि पुष्टि।
स्थापना | स्पर्श पैनल द्वारा इंटरएक्टिव कुंजी इनपुट |
प्रदर्शन | एलसीडी (5.7 इंच) |
तापमान नियंत्रण समारोह | परीक्षण क्षेत्र: जोखिम अस्थायी। गर्म कक्ष: पूर्व ताप अस्थायी। शीत कक्ष: पूर्व-शीतलक। |
पीआईडी नियंत्रण | |
प्रीसेट तापमान सीमा | उच्च तापमान: 60 से 200'C कम तापमान: -78 से 0'C |
संकल्प की स्थापना | 1'C |
इनपुट | थर्मोकपल प्रकार T (कॉपर / कॉपर-निकल) |
सेटिंग और संकेत रेंज | पूर्व निर्धारित समय: 0 मिनट। 99 घंटे और 59 मिनट तक। पूर्व निर्धारित चक्र: 1 से 9,999 चक्र |
गौण कार्य | समय पूर्व निर्धारित ओवरहीट / ओवरकोल सुरक्षा बिजली की विफलता / रिकवरी चयन तापमान वसूली समय सेटिंग प्रोग्राम मेमोरी स्वचालित बिजली बंद क्रमादेशित समय प्रदर्शन परीक्षण पूर्ण मोड चयन ट्रेंड ग्राफ अलार्म इतिहास प्रदर्शन सेंसर अंशांकन RS-232 / USB संचार |
