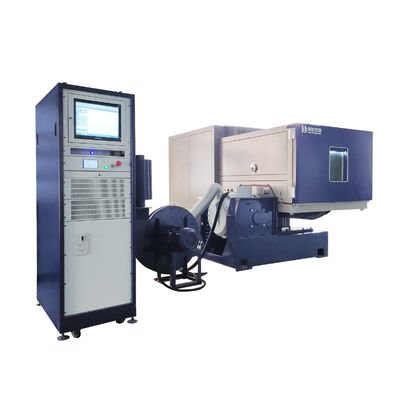

एयरोस्पेस और इलेक्ट्रॉनिक्स परीक्षण के लिए उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन तालिका प्रणाली

एयरोस्पेस और इलेक्ट्रॉनिक्स परीक्षण के लिए उच्च-आवृत्ति इलेक्ट्रोडायनामिक कंपन टेबल सिस्टम​


सिस्टम संरचना


एक संपूर्ण कंपन परीक्षण प्रणाली में आमतौर पर तीन मुख्य घटक शामिल होते हैं:

1. कंपन उत्तेजना इकाई: कोर कंपन टेबल (इलेक्ट्रिक, हाइड्रोलिक, इलेक्ट्रोमैग्नेटिक, आदि) है, जो एक निश्चित आवृत्ति, आयाम और त्वरण के साथ कंपन संकेत उत्पन्न करने के लिए जिम्मेदार है।

2. माप और नियंत्रण इकाई: इसमें एक सिग्नल जनरेटर, पावर एम्पलीफायर और माप और नियंत्रण सॉफ़्टवेयर शामिल हैं, जिसका उपयोग परीक्षण पैरामीटर (जैसे साइनसोइडल कंपन, यादृच्छिक कंपन, प्रभाव कंपन, आदि) सेट करने, कंपन डेटा प्राप्त करने और कंपन टेबल आउटपुट का वास्तविक समय बंद-लूप नियंत्रण करने के लिए किया जाता है।

3. सहायक इकाइयाँ: जैसे फिक्स्चर (परीक्षण टुकड़े को ठीक करने के लिए), शीतलन प्रणाली (दीर्घकालिक उपकरण संचालन सुनिश्चित करने के लिए), और सुरक्षा सुरक्षा उपकरण (परीक्षण टुकड़े को गिरने या उपकरण में खराबी से बचाने के लिए)।

मुख्य विशेषताएं


1. अत्यधिक नियंत्रणीय कंपन पैरामीटर
कंपन आवृत्ति रेंज (कुछ हर्ट्ज से लेकर दसियों हज़ार हर्ट्ज तक, कम-आवृत्ति परिवहन कंपन से लेकर उच्च-आवृत्ति यांत्रिक कंपन तक) को सटीक रूप से समायोजित करता है, आयाम/त्वरण (विभिन्न उत्पाद परीक्षण मानकों को पूरा करना), और कंपन तरंगरूप (साइन तरंगों, यादृच्छिक तरंगों, शॉक तरंगों और आवृत्ति स्वीप तरंगों जैसे विभिन्न तरंगरूपों का समर्थन करता है), एकल या जटिल कंपन वातावरण का अनुकरण करता है।


2. विविध परीक्षण मोड
विभिन्न परीक्षण आवश्यकताओं के अनुकूल। सामान्य मोड में शामिल हैं:
साइन कंपन परीक्षण: घूर्णन मशीनरी (जैसे मोटर और इंजन) के स्थिर-अवस्था कंपन का अनुकरण करता है ताकि उत्पाद के अनुनाद बिंदु का परीक्षण किया जा सके;
यादृच्छिक कंपन परीक्षण: परिवहन, भूकंप और हवा के भार से उत्पन्न होने वाले अनियमित कंपनों का अनुकरण करता है, जो वास्तविक दुनिया की कार्य स्थितियों के समान है;
प्रभाव कंपन परीक्षण: टक्करों और बूंदों जैसे तात्कालिक मजबूत प्रभावों का अनुकरण करता है ताकि उत्पाद के प्रभाव प्रतिरोध का मूल्यांकन किया जा सके।


3. उच्च परिशुद्धता और उच्च विश्वसनीयता
बंद-लूप माप और नियंत्रण तकनीक का उपयोग करता है, जिसके परिणामस्वरूप वास्तविक आउटपुट मान और कंपन पैरामीटर के सेट मान के बीच न्यूनतम विचलन होता है; उपकरण में उच्च भार क्षमता और दीर्घकालिक निरंतर संचालन क्षमता होती है, जो बैच उत्पादों की विश्वसनीयता परीक्षण आवश्यकताओं को पूरा करती है।

4. संगतता और विस्तारशीलता: इसे विभिन्न फिक्स्चर बदलकर विभिन्न आकारों और भार (छोटे इलेक्ट्रॉनिक घटकों से लेकर पूर्ण ऑटोमोबाइल और एयरोस्पेस उपकरण तक) के परीक्षण टुकड़ों के अनुकूल बनाया जा सकता है; कुछ सिस्टम तापमान, आर्द्रता और अन्य मॉड्यूल को एकीकृत कर सकते हैं ताकि तापमान, आर्द्रता और कंपन का व्यापक पर्यावरणीय परीक्षण किया जा सके।
