उत्पाद विवरण:
|
| साइन बल (शिखर): | 30kn | शॉक फोर्स (पीक) शॉक फोर्स (पीक): | 60 केएन |
|---|---|---|---|
| आवृति सीमा: | 5～2,600 हर्ट्ज़ | आर्मेचर वजन: | 40 किलो |
| आयाम (L×W×H, अनपैक): | 1,330x860x1,250 मिमी | अक्षीय कंपन अलगाव आवृत्ति: | ＜ 3 हर्ट्ज |
| वह/सेंट पेंच आयाम: | एम 10 (मीट्रिक) | ||
| प्रमुखता देना: | पेशेवर कंपन शेकर टेबल,वाइब्रेशन शेकर टेबल सिस्टम,औद्योगिक कंपन शेकर टेबल |
||

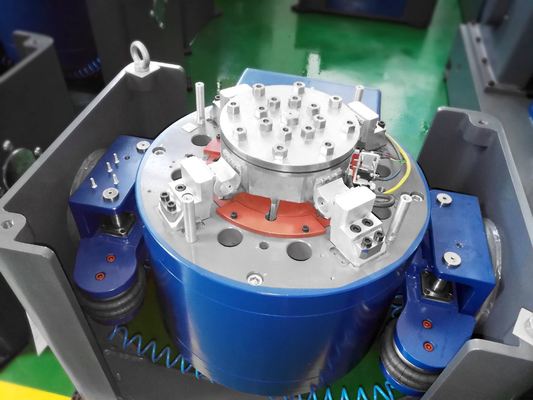

विद्युत चुम्बकीय शेकर कंपन/ कंपन शेकर परीक्षण मशीन
परिचय:
शेकर (GB/ t2423.56-2006) के यादृच्छिक कंपन परीक्षण को यादृच्छिक इनपुट सिग्नल द्वारा उत्तेजित किया जाता है जिसमें निर्दिष्ट आवृत्ति सीमा (ब्रॉडबैंड) के भीतर सभी आवृत्ति घटक हर समय शामिल होते हैं।इसका क्षणिक मूल्य सामान्य (गाउसियन) वितरण का पालन करता हैआवृत्ति श्रेणी में वितरण त्वरण वर्णक्रमीय घनत्व (एएसडी) वक्र द्वारा दर्शाया गया है।
यादृच्छिक कंपन वास्तविक दुनिया में होने वाली उत्तेजना का सबसे आम प्रकार है। इसके भविष्य के क्षणिक मूल्य की भविष्यवाणी इसकी अतीत की स्थिति से नहीं की जा सकती है, बल्कि केवल संभावना के आधार पर की जा सकती है।.वास्तव में, ये विशेषताएं यादृच्छिक कंपन से संबंधित अधिकांश गणनाओं के लिए लागू होती हैं, जैसे थकान और वैकल्पिक तनाव।
साइनसॉइडल परीक्षण के विपरीत, परीक्षण बिस्तर की यादृच्छिक कंपन हमेशा उत्तेजित और अवधि में प्रतिध्वनित होती है, हालांकि यह अधिकतम मूल्य तक नहीं पहुंच सकती है।प्रयोगशाला में अधिकांश यादृच्छिक संकेतों में 3 गुना आरएमएस होता है, जिसका अर्थ है कि परीक्षण आवृत्ति सीमा के भीतर उत्तेजना का क्षणिक मूल्य शून्य से कुल आरएमएस (आरएमएस) के 3 गुना तक बढ़ाया जा सकता है।यादृच्छिक उत्तेजना के लिए ध्यान में रखा जाना बड़ा अंतर यह है कि वहाँ तनाव विकल्पों की एक बड़ी संख्या होगी, दोनों सकारात्मक और नकारात्मक, क्रॉसिंग बिंदुओं के बीच। यह गुण थकान क्षति और इस प्रकार विफलता के अपेक्षित जीवन को प्रभावित करेगा।
कोई फर्क नहीं पड़ता सिनोसाइडल कंपन या यादृच्छिक कंपन, केवल उत्पाद के उत्पादन, परिवहन,प्रयोग वातावरण और परीक्षण उपकरण के गुण और विशेषताएं, हम अपने स्वयं के उपयुक्त कंपन मोड को अधिक सही ढंग से चुन सकते हैं, ताकि उच्च गुणवत्ता वाले उत्पादों की जांच की जा सके और दोषपूर्ण उत्पादों के प्रदर्शन में सुधार हो सके।

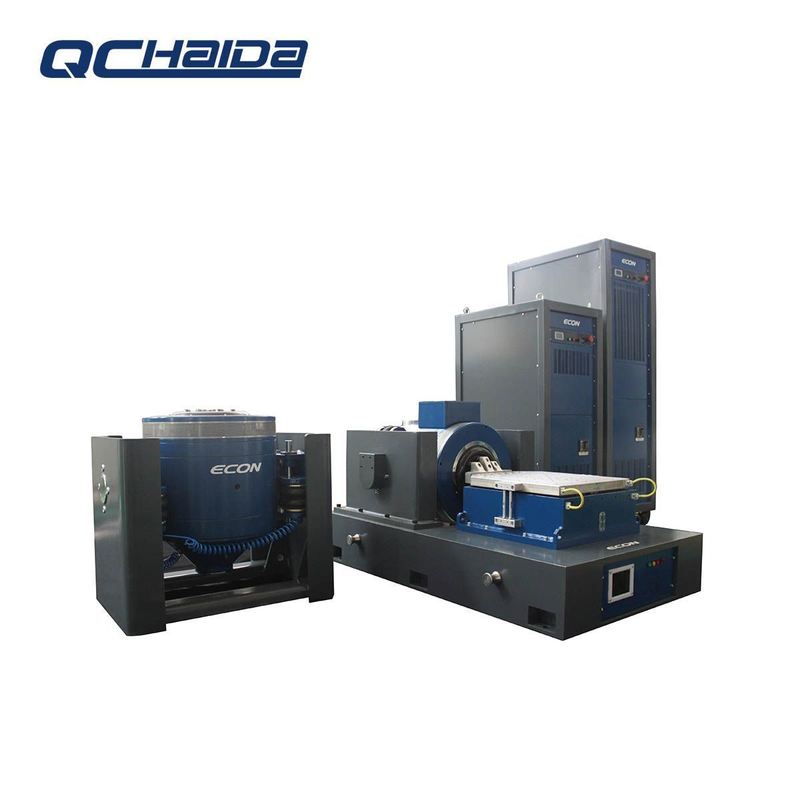

विद्युत गतिशील कंपन परीक्षण प्रणालीप्रदर्शन डेटा शीटः
| शेकर (मॉडल#ईडीएम-2000) | ||
| साइन बल (पीक) | 30kN | |
| आघात बल (पीक) | 60 kN | |
| आवृत्ति सीमा | ५२६०० हर्ट्ज | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम गति | 1.8 मी/सेकंड | |
| अधिकतम त्वरण | 75 ग्राम | |
| आर्मर व्यास | 445 मिमी | |
| 1णअनुनाद आवृत्ति | 2,400 हर्ट्ज | |
| अनुमेय विलक्षण क्षण | > 500 एनएक्सएम | |
| आर्मर का वजन | 40 किलो | |
| HE/ST पेंच आयाम | M10 (मीट्रिक) | |
| अक्षीय कंपन पृथक्करण आवृत्ति | ३ हर्ट्ज | |
| अधिकतम. | 500 किलो | |
| चुंबकीय प्रवाह रिसाव | ≤1 मीटी | |
| आयाम (L×W×H, अनपैक) | 1,330x860x1,250 मिमी | |
| वजन (अनपैक) | 2,500 किलोग्राम | |
| स्थापना | रबर मैट (अँकर बोल्ट आवश्यक) | |
| शक्ति प्रवर्धक(मॉडल#VSA-H323A) | ||
| एम्पलीफायर आउटपुट | 30 kVA | |
| एसएनआर | > 65 डीबी | |
| नामित आउटपुट वोल्टेज | 120 Vrms | |
| एम्पलीफायर की दक्षता | > 90% | |
| आयाम (L×W×H, अनपैक) | 800x900x2,100 मिमी | |
| वजन (अनपैक) | 500 किलो | |
| ब्लोअर (मॉडल# PBL-W30) | ||
| हवा का आयतन | 0.46 मीटर3/s | |
| शक्ति | 7.5 किलोवाट | |
| वायु नलिका का व्यास | 200 मिमी | |
| वायु दबाव | 8.8kPa | |
| स्थापना | छत से कनेक्ट करने में सक्षम (दो 90 डिग्री तक मोड़), अधिकतम 20 ̊ रन | |
| क्षैतिज स्लिप टेबल (मॉडल# 30ST-600M) | ||
| आयाम | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्ति सीमा | 2,000 हर्ट्ज | |
| प्रभावी द्रव्यमान | 54 किलो | |
|
नोटः 1बेहतर एकरूपता के लिए उच्च दबाव वाली तेल फिल्म असर का प्रयोग किया जाता है। |
||
| कंपन नियंत्रक और त्वरकमापक | ||
| कंपन नियंत्रक VT-9008-4 | सीनस और स्व-कैलिब्रेशन के साथ 4 चैनल कंपन नियंत्रक। | |
| एक्सेलेरोमीटर EA-YD-181 | 100mV/g, रेंजः 50g, कार्य आवृत्तिः 1-10kHz, वजनः 11 ग्राम, 10 फीट कम शोर केबल के साथ | |
| अन्य समर्थित कार्य/उपकरण | ||
| पर्यावरण कक्ष | समर्थित | |
| मोबाइल उपकरण | अनुकूलन योग्य | |
| इन्सुलेशन बोर्ड | अनुकूलन योग्य | |
| फिक्स्चर | अनुकूलन योग्य | |
| प्रणाली का कार्य वातावरण | ||
| तापमान सीमा | 0-40°C | |
| आर्द्रता सीमा | ०% ९०%, कोई संघनक नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50Hz, 40kVA | |
| संपीड़ित हवा का दबाव | 0.6 एमपीए | |
आईटी का उपयोग कैसे करें:
1, प्रक्रिया को पूरा करने के लिए नियंत्रण मैनुअल
2, जैसे कि ऑपरेशन त्रुटि तो यह काम नहीं कर सकता है, आप इनपुट के चरणों की वसूली विधि का उपयोग कर सकते हैं, और फिर एक एकल समूह या अन्य चल रहे चरणों को सेट कर सकते हैं।
3, उपयोग करने से पहले बाहरी स्टार्ट स्विच दबाने के लिए, दिखाई देता है ओओओ अर्थात् चलाता है, कुंजी खोलता है।
4ताइवान निकाय:
1 मेज शरीर पैर आस्तीन यथासंभव तय
2 आउटपुट लाइन में पावर सप्लाई चालू/काम नहीं किया जा सकता है
3 स्तर को यथासंभव दूर रखें
4 घटकों को बदला जा सकता है, लाइन या कनेक्शन से नहीं बदला जाना चाहिए।
5. ताइवान निकाय पूर्ण या आंशिक रूप से पुनर्गठन का हिस्सा नहीं हो सकता है, केवल एक घटक के लिए विनिर्देशों के अनुसार और मूल पुष्टिकरण पासवर्ड के साथ।
5, कोड के अंदर आयाम
1. बूट से पहले या बाद में बहुत बड़ा समायोजित न करें
2) उच्च आयाम मॉड्यूलेशन के निम्न कुंजी आयाम
नियंत्रण कक्ष आयाम बटन मध्य स्थिति में परीक्षण वस्तुओं में रखा गयाः मुख्य बिंदु पर ध्यान केंद्रित करने के लिए रखा गया, बाएं फ्लैट दाएं कम करें।
नियंत्रण बॉक्स 4: ऊपर या भूमिगत संचालन पर नहीं रखा जा सकता है
6, अंदर कोडः गलत तरीके से चलने या काम करने पर रीसेट करें
7, नियंत्रण बॉक्सः
1) शरीर की कनेक्टिंग लाइन को लटकाने के बाद कसकर लॉक किया जाना चाहिए
2 कंपन दिशा स्विच और आउटपुट कनेक्शन लाइन मेल खाते हैं, गलत कनेक्ट नहीं कर सकते
8, परीक्षणः गैर-विशेष परीक्षण पूर्ण तरंग परीक्षण का उपयोग करना चाहिए
9, ताइवान शरीरः टक्कर ध्वनि का उत्पादन नहीं कर सकते, ऊपरी और निचले केंद्र अक्ष के पारस्परिक स्पर्श वसंत स्टील टुकड़ा टूटने के लिए तुरंत बंद हो जाएगा,आयाम मॉड्यूलेशन छोटे समायोजित किया जाता है तो चालू हो जाता है.
10, अन्य अज्ञात:
आंतरिक घटकों और लाइनों को मनमाने ढंग से न बदलें
11, कारण बुरा हैः
1 कम्प्यूटर मॉडल का प्रयोग शेकिंग टेबल नियंत्रण के लिए नहीं किया जा सकता है
2 ड्राइवर को पुनः लोड नहीं कर सकता
2, इस्टा-आईए परीक्षण के लिए, ऑपरेटर को नमूना की रक्षा करने के लिए, परीक्षण टुकड़े को तालिका से बाहर जाने से रोकने के लिए
सेवा के पश्चात्:
यदि आपके परीक्षण प्रक्रिया के दौरान कोई समस्या उत्पन्न होती है, तो हम गारंटी देते हैंः
समय पर प्रतिक्रिया: 48 घंटे के भीतर औपचारिक प्रतिक्रिया।
त्वरित समाधान: 3 कार्य दिवसों के भीतर प्रस्तावित समाधान।
व्यापक सहायताः अंग्रेजी में संचालन पुस्तिकाओं, निर्देशात्मक वीडियो और वीडियो कॉन्फ्रेंस सहायता तक पहुंच।
हमें क्यों चुनें?
विश्वव्यापी रूप से तैयार डिजाइन
अंतर्निहित वोल्टेज ऑटो-स्विचिंग (110V/220V), अंतरराष्ट्रीय प्लग संगतता, और सुरक्षा-प्रमाणित संकेतक सुरक्षा।
बिक्री के बाद असाधारण सहायता
18 महीने की व्यापक वारंटी। उद्योग में अद्वितीय लाभः नियंत्रकों के लिए मुफ्त मरम्मत सेवा ¥ यहां तक कि प्रतियोगी इकाइयों के लिए। बस नियंत्रक को हमारे पास भेजें।
गुणवत्ता के लिए बाध्यकारी प्रतिबद्धता
एक औपचारिक गुणवत्ता आश्वासन पत्र प्रत्येक अनुबंध हस्ताक्षर के साथ होता है, जिससे प्रदर्शन की गारंटी मिलती है और विश्वास बढ़ता है।
औद्योगिक स्तर की सुरक्षात्मक पैकेजिंग
(उदाहरण के लिए, Triceratops) को एक-एक करके एंटी-स्टैटिक बुलबुला फिल्म में लपेटा जाता है और प्रबलित लकड़ी के बक्से में सुरक्षित किया जाता है। यह सुनिश्चित करता हैः
• झटके अवशोषण और झटके प्रतिरोध
• नमी और जंग से सुरक्षा
• गैर विषैले, गंधहीन सामग्री
• निरीक्षण के लिए सर्वोत्तम पारदर्शिता
अक्सर पूछे जाने वाले प्रश्न:प्रश्न: क्या आप एक व्यापारिक कंपनी या निर्माता हैं?
उत्तर: परीक्षण उपकरण में विशेषज्ञता रखने वाले 21+ वर्षों के साथ एकीकृत निर्माता और निर्यात विशेषज्ञता के 6 वर्ष।
प्रश्न: आदेश की पुष्टि के बाद आपकी डिलीवरी की समय सीमा क्या है?
A:मानक आदेशः 10-25 कार्य दिवस
स्टॉक ऑर्डरः 3 दिनों के भीतर जहाज
नोटः उत्पाद विनिर्देशों और आदेश मात्रा के आधार पर समय भिन्न होता है।
प्रश्न: आपकी वारंटी और बिक्री के बाद सेवा की शर्तें क्या हैं?
A: सभी परीक्षण मशीनों पर 12 महीने की व्यापक वारंटी
उद्योग के लिए अनन्य लाभः नियंत्रक की निःशुल्क मरम्मत (HAIDA से बाहर की इकाइयों सहित)
वारंटी के बाद समर्थनः समस्या निवारण, परिचालन मार्गदर्शन और शिकायत समाधान के लिए समर्पित तकनीकी टीम
प्रश्न: आप उत्पाद की गुणवत्ता और सेवा कैसे सुनिश्चित करते हैं?
A:100% पूर्ण प्रदर्शन परीक्षण के साथ शिपमेंट पूर्व निरीक्षण
वैश्विक तैयार डिजाइनः वोल्टेज ऑटो स्विचिंग (110V/220V), अंतरराष्ट्रीय प्लग, सुरक्षा प्रमाणित संकेतक
बहुस्तरीय प्रशिक्षण सहायता:
✓ ऑपरेशन निर्देशात्मक वीडियो
✓ साइट पर इंजीनियर प्रशिक्षण (अनुरोध पर)
बाजार में प्रमाणित विश्वसनीयता:
औद्योगिक उपयोगकर्ताओं द्वारा विश्व स्तर पर मान्यता प्राप्त
प्रश्न: क्या आप उत्पाद अनुकूलन प्रदान करते हैं?
एकः हाँ, हम आपके तकनीकी मापदंडों और अनुप्रयोग आवश्यकताओं के आधार पर अनुकूलित समाधान विकसित करते हैं।
