उत्पाद विवरण:
|
| साइन बल (शिखर): | 30kn | शॉक फोर्स (पीक) शॉक फोर्स (पीक): | 60kN |
|---|---|---|---|
| आवृति सीमा: | 5～2,600 हर्ट्ज़ | आर्मेचर वजन: | 40 किलो |
| आयाम (L×W×H, अनपैक): | 1,330x860x1,250 मिमी | अक्षीय कंपन अलगाव आवृत्ति: | ＜ 3 हर्ट्ज |
| वह/सेंट पेंच आयाम: | एम 10 (मीट्रिक) | ||
| प्रमुखता देना: | कंपन शेकर टेबल परीक्षण प्रणाली,औद्योगिक कंपन शेकर टेबल,वारंटी के साथ कंपन परीक्षण प्रणाली |
||

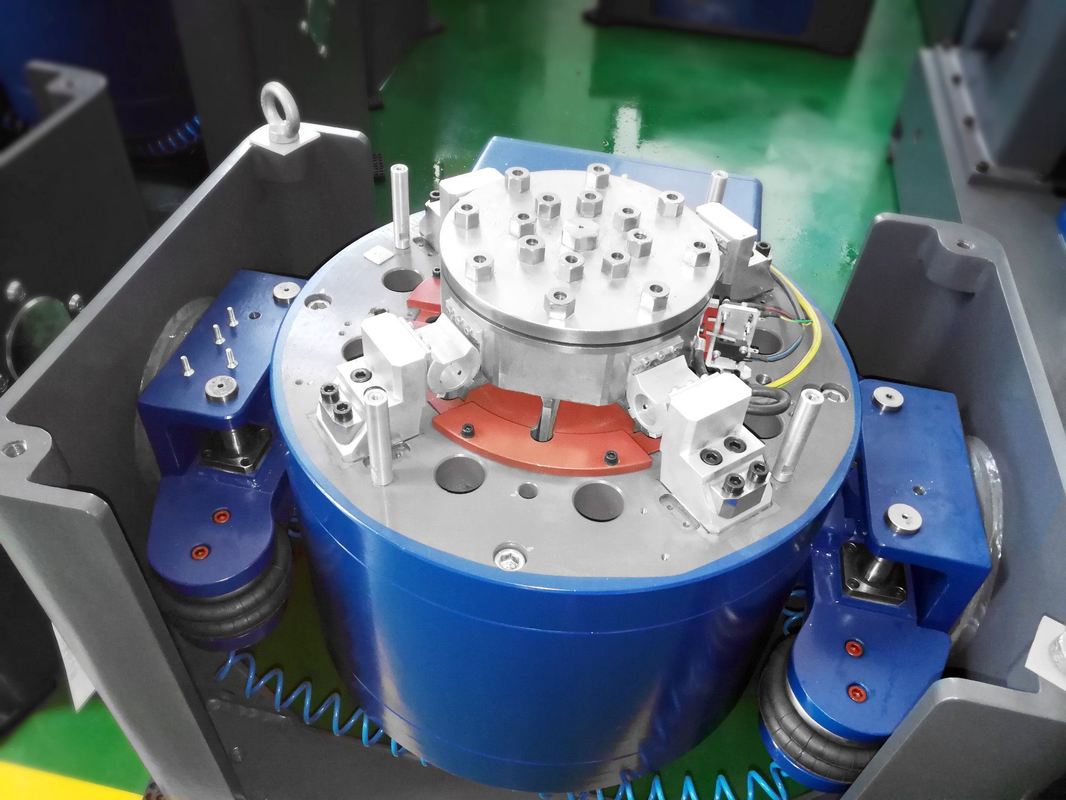

विद्युत चुम्बकीय शेकर कंपन/ कंपन शेकर परीक्षण मशीन
परिचय:
शेकर का यादृच्छिक कंपन परीक्षण (GB/ t2423.56-2006) एक यादृच्छिक इनपुट सिग्नल द्वारा उत्तेजित होता है जिसमें निर्दिष्ट आवृत्ति रेंज (ब्रॉडबैंड) के भीतर सभी आवृत्ति घटक हर समय शामिल होते हैं। इसका तात्कालिक मान सामान्य (गाऊसी) वितरण का पालन करता है। आवृत्ति रेंज में वितरण को त्वरण वर्णक्रमीय घनत्व (ASD) वक्र द्वारा दर्शाया गया है।
यादृच्छिक कंपन वास्तविक दुनिया में होने वाला सबसे आम प्रकार का उत्तेजन है। इसका भविष्य का तात्कालिक मान इसके पिछले राज्य से अनुमानित नहीं किया जा सकता है, लेकिन केवल संभावना के आधार पर अनुमान लगाया जा सकता है। वास्तव में, ये विशेषताएं यादृच्छिक कंपन से संबंधित अधिकांश गणनाओं पर लागू होती हैं, जैसे थकान और वैकल्पिक तनाव।
साइनसॉइडल परीक्षण के विपरीत, परीक्षण बिस्तर का यादृच्छिक कंपन हमेशा उत्तेजित और अवधि में अनुनाद होता है, हालांकि यह अधिकतम मान तक नहीं पहुंच सकता है। प्रयोगशाला में अधिकांश यादृच्छिक संकेतों में 3 गुना RMS होता है, जिसका अर्थ है कि परीक्षण आवृत्ति रेंज के भीतर उत्तेजन का तात्कालिक मान शून्य से कुल RMS (R.M.S.) के 3 गुना तक बढ़ाया जा सकता है। यादृच्छिक उत्तेजन के लिए ध्यान में रखने के लिए बड़ा अंतर यह है कि क्रॉसिंग पॉइंट के बीच बड़ी संख्या में तनाव परिवर्तन होंगे, दोनों सकारात्मक और नकारात्मक। यह संपत्ति थकान क्षति को प्रभावित करेगी और इस प्रकार विफलता का अपेक्षित जीवनकाल प्रभावित होगा।
चाहे साइनसोइडल कंपन हो या यादृच्छिक कंपन, केवल उत्पाद के उत्पादन, परिवहन, उपयोग के वातावरण और परीक्षण उपकरण के गुणों और विशेषताओं की बेहतर समझ के साथ, हम अपनी उपयुक्त कंपन मोड को अधिक उचित रूप से चुन सकते हैं, ताकि उच्च-गुणवत्ता वाले उत्पादों की जांच की जा सके और दोषपूर्ण उत्पादों के प्रदर्शन में सुधार किया जा सके।

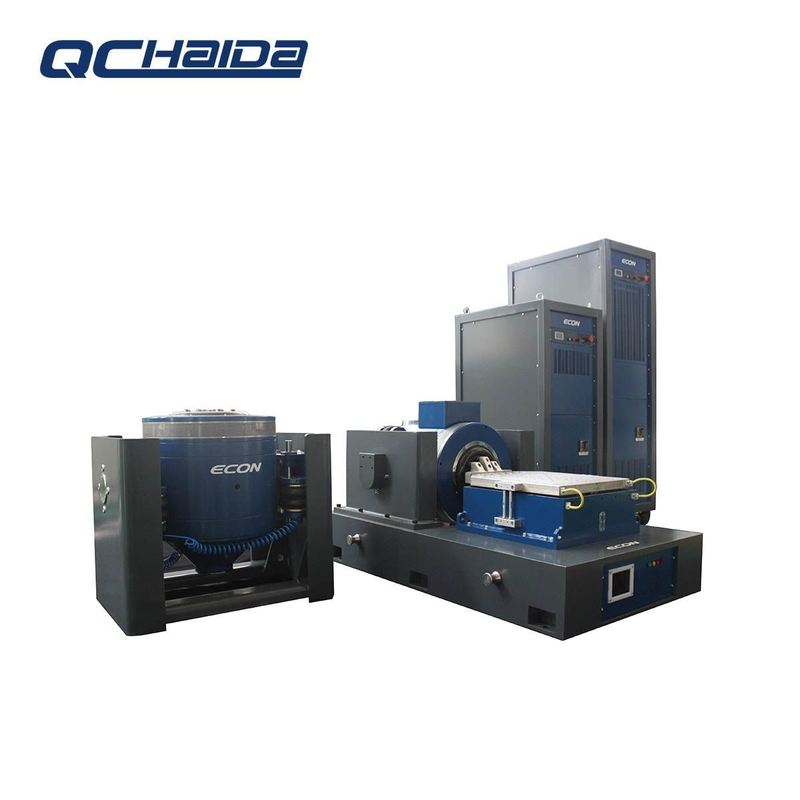

इलेक्ट्रो-डायनेमिक कंपन परीक्षण प्रणालीप्रदर्शन डेटा शीट:
| शेकर (मॉडल# EDM-2000) | ||
| साइन बल (पीक) | 30kN | |
| शॉक बल (पीक) | 60 kN | |
| आवृत्ति रेंज | 5～2,600 हर्ट्ज | |
| विस्थापन (निरंतर) | 100 मिमी | |
| अधिकतम वेग | 1.8 मीटर/सेकंड | |
| अधिकतम त्वरण | 75 जी | |
| आर्मेचर व्यास | 445 मिमी | |
| 1st क्रम अनुनाद आवृत्ति | 2,400 हर्ट्ज | |
| अनुमेय सनकी क्षण | ＞500 Nxm | |
| आर्मेचर वजन | 40 किलो | |
| HE/ST पेंच आयाम | M10 (मीट्रिक) | |
| अक्षीय कंपन अलगाव आवृत्ति | ＜3 हर्ट्ज | |
| अधिकतम पेलोड | 500 किलो | |
| चुंबकीय प्रवाह रिसाव | ≤1 mT | |
| आयाम (L×W×H, बिना पैक) | 1,330x860x1,250 मिमी | |
| वजन (बिना पैक) | 2,500 किलो | |
| स्थापना | रबर मैट (एंकर बोल्ट आवश्यक) | |
| पावर एम्पलीफायर (मॉडल# VSA-H323A) | ||
| एम्पलीफायर आउटपुट | 30 kVA | |
| SNR | ＞65 dB | |
| रेटेड आउटपुट वोल्टेज | 120 Vrms | |
| एम्पलीफायर दक्षता | ＞ 90% | |
| आयाम (L×W×H, बिना पैक) | 800x900x2,100 मिमी | |
| वजन (बिना पैक) | 500 किलो | |
| ब्लोअर (मॉडल# PBL-W30) | ||
| वायु मात्रा | 0.46 मीटर3/सेकंड | |
| पावर | 7.5 किलोवाट | |
| एयर डक्ट व्यास | 200 मिमी | |
| वायु दाब | 8.8kPa | |
| स्थापना | छत से जुड़ने में सक्षम (अधिकतम दो 90 डिग्री झुकता है), अधिकतम 20’ रन | |
| क्षैतिज स्लिप टेबल (मॉडल# 30ST-600M) | ||
| आयाम | 600x600 मिमी | |
| मोटाई | 45 मिमी | |
| आवृत्ति सीमा | 2,000 हर्ट्ज | |
| प्रभावी द्रव्यमान | 54 किलो | |
|
ध्यान दें: 1. बेहतर एकरूपता के लिए उच्च दबाव तेल-फिल्म असर का उपयोग किया जाता है। |
||
| कंपन नियंत्रक और एक्सेलेरोमीटर | ||
| कंपन नियंत्रक VT-9008-4 | साइन और स्व-अंशांकन के साथ 4 चैनल कंपन नियंत्रक। | |
| एक्सेलेरोमीटर EA-YD-181 | 100mV/g, रेंज: 50g, वर्किंग फ्रीक.: 1-10kHz, वजन: 11ग्राम, 10ft कम शोर केबल के साथ | |
| अन्य समर्थित कार्य/सहायक उपकरण | ||
| पर्यावरण कक्ष | समर्थित | |
| मोबाइल डिवाइस | अनुकूलन योग्य | |
| इन्सुलेशन बोर्ड | अनुकूलन योग्य | |
| फिक्सचर | अनुकूलन योग्य | |
| सिस्टम का कार्य वातावरण | ||
| तापमान सीमा | 0-40℃ | |
| आर्द्रता सीमा | 0～90% , कोई संक्षेपण नहीं | |
| बिजली की आवश्यकताएं | 380V/3ph/50Hz, 40kVA | |
| संपीड़ित वायु दाब | 0.6 एमपीए | |
इसका उपयोग कैसे करें:
1, प्रक्रिया को पूरा करने के लिए नियंत्रण मैनुअल
2, जैसे ऑपरेशन त्रुटि ताकि काम न हो सके, आप इनपुट के चरणों की रिकवरी विधि का उपयोग कर सकते हैं, और फिर एक ही समूह या अन्य रनिंग स्टेप सेट कर सकते हैं।
3, उपयोग करने से पहले बाहरी स्टार्ट स्विच दबाएं, COO दिखाई देता है यानी जाने दें, कुंजी खोलें।
4, ताइवान बॉडी:
1 टेबल बॉडी फुट स्लीव को यथासंभव ठीक किया गया
2 आउटपुट लाइन में बिजली की आपूर्ति चालू/काम को अनप्लग नहीं किया जा सकता है
3 स्तर को यथासंभव रखें
4 घटकों को बदला जा सकता है, लाइन को बदला नहीं जाना चाहिए या कनेक्शन से नहीं बदला जाना चाहिए।
5 ताइवान बॉडी को सभी या आंशिक रूप से पुनर्गठित नहीं किया जाना चाहिए, केवल एक घटक के लिए विनिर्देशों के अनुसार और मूल पुष्टिकरण पासवर्ड के साथ।
5, कोड के अंदर आयाम
1. बूट से पहले या बाद में बहुत बड़ा समायोजित न करें
2) कम-कुंजी आयाम का उच्च आयाम मॉड्यूलेशन
3 नियंत्रण कक्ष आयाम नॉब को मध्य स्थिति परीक्षण आइटम में रखा गया: मुख्य बिंदु पर ध्यान केंद्रित करने के लिए रखा गया, बाएं फ्लैट दाएं को कम करें।
4 नियंत्रण बॉक्स: शीर्ष या भूमिगत संचालन पर नहीं रखा जा सकता है
6, अंदर कोड: गलत तरीके से चलने या संचालित होने पर रीसेट करें
7, नियंत्रण बॉक्स:
1) बॉडी की कनेक्टिंग लाइन को लटकाने के बाद कसकर बंद कर दिया जाना चाहिए
2 कंपन दिशा स्विच और आउटपुट कनेक्शन लाइन पत्राचार हैं, गलत कनेक्ट नहीं कर सकते
8, परीक्षण: गैर-विशेष परीक्षण को पूर्ण तरंग परीक्षण का उपयोग करना चाहिए
9, ताइवान बॉडी: टक्कर की आवाज पैदा नहीं कर सकता है, ऊपरी और निचले केंद्र अक्ष आपसी स्पर्श वसंत स्टील के टुकड़े के टूटने का कारण बनेंगे जिसे तुरंत बंद कर दिया जाएगा, आयाम मॉड्यूलेशन को छोटा समायोजित किया जाता है फिर चालू होता है।
10, अन्य अज्ञात:
मनमाने ढंग से आंतरिक घटकों और लाइनों को न बदलें
11, कारण बुरा है:
1 कंप्यूटर मॉडल का उपयोग शेकिंग टेबल नियंत्रण के लिए नहीं किया जा सकता है
2 ड्राइवर को पुनः लोड नहीं कर सकता
2, Ista-ia परीक्षण के लिए, ऑपरेटर को नमूने की रक्षा करनी चाहिए, परीक्षण टुकड़ों को टेबल से बाहर फिसलने से रोकना चाहिए
बिक्री के बाद:
यदि आपके परीक्षण प्रक्रिया के दौरान कोई समस्या आती है, तो हम गारंटी देते हैं:
समय पर प्रतिक्रिया: 48 घंटों के भीतर एक औपचारिक उत्तर।
त्वरित समाधान: 3 कार्य दिवसों के भीतर एक प्रस्तावित समाधान।
व्यापक समर्थन: अंग्रेजी संचालन मैनुअल, अनुदेशात्मक वीडियो और वीडियो कॉन्फ्रेंस सहायता तक पहुंच।
हमें क्यों चुनें?
ग्लोबल-रेडी डिज़ाइन
बिल्ट-इन वोल्टेज ऑटो-स्विचिंग (110V/220V), अंतर्राष्ट्रीय प्लग संगतता, और सुरक्षा-प्रमाणित संकेतक सुरक्षा।
असाधारण बिक्री के बाद समर्थन
18 महीने की व्यापक वारंटी। उद्योग-अद्वितीय लाभ: नियंत्रकों के लिए मानार्थ मरम्मत सेवा - यहां तक कि प्रतियोगी इकाइयां भी। बस नियंत्रक को हमें भेजें।
बाध्यकारी गुणवत्ता प्रतिबद्धता
एक औपचारिक गुणवत्ता आश्वासन पत्र हर अनुबंध पर हस्ताक्षर के साथ होता है, प्रदर्शन की गारंटी देता है और विश्वास का निर्माण करता है।
औद्योगिक-ग्रेड सुरक्षात्मक पैकेजिंग
(जैसे, ट्राइसेराटोप्स) को व्यक्तिगत रूप से एंटी-स्टैटिक बबल फिल्म में लपेटा जाता है और प्रबलित लकड़ी के क्रेट में सुरक्षित किया जाता है। यह सुनिश्चित करता है:
• शॉक अवशोषण और प्रभाव प्रतिरोध
• नमी और जंग संरक्षण
• गैर विषैले, गंधहीन सामग्री
• निरीक्षण के लिए इष्टतम पारदर्शिता
अक्सर पूछे जाने वाले प्रश्न:प्र: क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
ए: 21+ वर्षों के साथ एकीकृत निर्माता परीक्षण उपकरण में विशेषज्ञता और 6 वर्षों की निर्यात विशेषज्ञता।
प्र: ऑर्डर की पुष्टि के बाद आपकी डिलीवरी समयरेखा क्या है?
ए: मानक आदेश: 10-25 कार्य दिवस
स्टॉक ऑर्डर: 3 दिनों के भीतर जहाज
नोट: लीड समय उत्पाद विशिष्टताओं और ऑर्डर की मात्रा के अनुसार भिन्न होता है।
प्र: आपकी वारंटी और बिक्री के बाद सेवा की शर्तें क्या हैं?
ए: सभी परीक्षण मशीनों पर 12 महीने की व्यापक वारंटी
उद्योग-अद्वितीय लाभ: मानार्थ नियंत्रक मरम्मत (गैर-HAIDA इकाइयों सहित)
पोस्ट-वारंटी समर्थन: समस्या निवारण, परिचालन मार्गदर्शन और शिकायत समाधान के लिए समर्पित तकनीकी टीम
प्र: आप उत्पाद की गुणवत्ता और सेवा कैसे सुनिश्चित करते हैं?
ए: पूर्ण प्रदर्शन परीक्षण के साथ 100% पूर्व-शिपमेंट निरीक्षण
ग्लोबल-रेडी डिज़ाइन: वोल्टेज ऑटो-स्विचिंग (110V/220V), अंतर्राष्ट्रीय प्लग, सुरक्षा-प्रमाणित संकेतक
बहु-स्तरीय प्रशिक्षण समर्थन:
✓ अनुदेशात्मक संचालन वीडियो
✓ ऑन-साइट इंजीनियर प्रशिक्षण (अनुरोध पर)
बाजार-सिद्ध विश्वसनीयता:
औद्योगिक उपयोगकर्ताओं द्वारा विश्व स्तर पर मान्यता प्राप्त
प्र: क्या आप उत्पाद अनुकूलन प्रदान करते हैं?
ए: हाँ, हम आपके तकनीकी मापदंडों और अनुप्रयोग आवश्यकताओं के आधार पर अनुरूप समाधान विकसित करते हैं।
