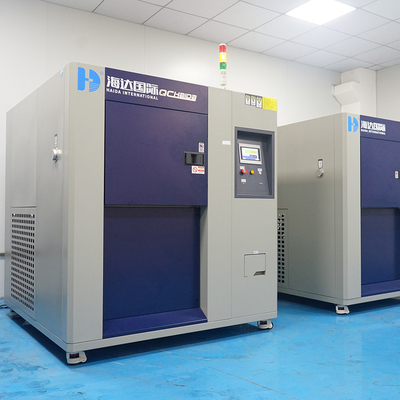

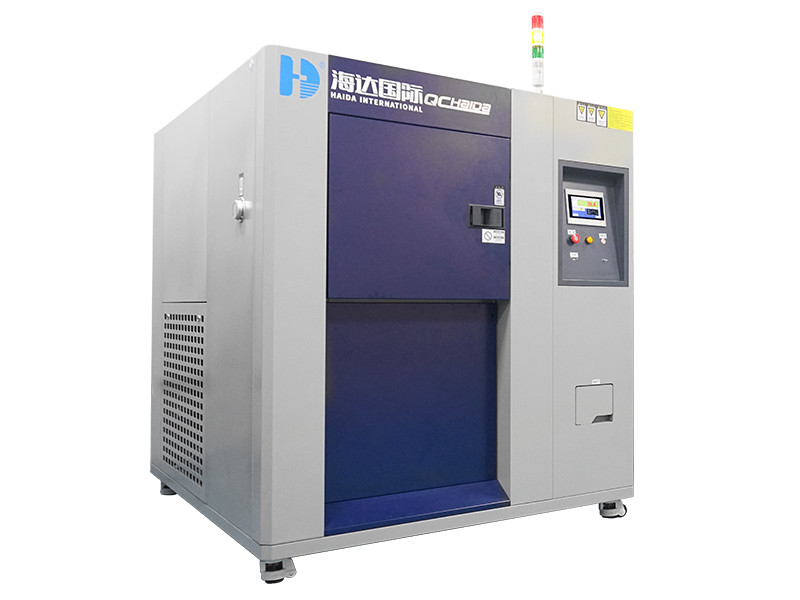

थर्मल एजिंग टेस्ट चैंबर थर्मल शॉक टेस्ट उपकरण मैन्युअल रूप से संचालित दरवाजे के साथ

प्रणाली

डैम्पर स्विचिंग के माध्यम से दो-ज़ोन परीक्षण

तीन-ज़ोन कक्ष

नमूना

HD-E703-50A/HD-E703-50W

HD-E703-100A/HD-E703-100W

स्वनिर्धारित

प्रदर्शन

परीक्षण क्षेत्र

उच्च तापमान।एक्सपोज़र रेंज*1

+60~ से +200°C

कम तापमान।एक्सपोज़र रेंज*1

-65 से 0 डिग्री सेल्सियस

अस्थायी.उतार-चढ़ाव *2

±1.8°C

गर्म कक्ष

ऊपरी सीमा को पहले से गर्म कर लें

+200°C

अस्थायी.गर्म करने का समय*3

व्यापक तापमान।30 मिनट के भीतर +200°C तक

शीत कक्ष

प्री-कूल निचली सीमा

-65°C

अस्थायी.नीचे खींचने का समय*3

व्यापक तापमान।70 मिनट के भीतर -65°C तक

अस्थायी.पुनर्प्राप्ति (2-ज़ोन)

पुनर्प्राप्ति शर्तें

दो-ज़ोन: उच्च तापमान।एक्सपोज़र +125°C 30 मिनट, कम तापमान।एक्सपोज़र -40°C 30 मिनट;नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा)

अस्थायी.वसूली मे लगने वाला समय

10 मिनट के अंदर.

निर्माण

बाहरी सामग्री

कोल्ड-रोल्ड जंग-रोधी स्टील प्लेट

परीक्षण क्षेत्र सामग्री

SUS304 स्टेनलेस स्टील

द्वार*4

अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा

हीटर

स्ट्रिप वायर हीटर

प्रशीतन इकाई

सिस्टम*5

मैकेनिकल कैस्केड प्रशीतन प्रणाली

कंप्रेसर

हर्मेटिकली सीलबंद स्क्रॉल कंप्रेसर

विस्तार तंत्र

इलेक्ट्रॉनिक विस्तार वाल्व

शीतल

उच्च तापमान पक्ष: R404A, निम्न तापमान पक्ष R23

शीतक

स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर

वायु संचारक

सिरोको प्रशंसक

डम्पर ड्राइविंग यूनिट

एयर सिलेंडर

फिटिंग

बायीं ओर 100 मिमी व्यास वाला केबल पोर्ट (दाहिनी ओर और दर्जी व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली आपूर्ति नियंत्रण टर्मिनल

आंतरिक आयाम (W x H x D)

350 x 400 x 350

500 x 450 x 450

स्वनिर्धारित

परीक्षण क्षेत्र की क्षमता

50L

100L

स्वनिर्धारित

परीक्षण क्षेत्र भार

5 किग्रा

10 किग्रा

स्वनिर्धारित

बाहरी आयाम (W x H x D)

1230 x 1830 x 1270

1380 x 1980 x 1370

स्वनिर्धारित

वज़न

800 किलो

1100 किग्रा

एन/ए

स्वीकार्य परिवेशीय स्थितियाँ

+5~30°C

बिजली की आपूर्ति

AC380V, 50/60Hz, तीन चरण, 30A

ठंडा जल आपूर्ति दबाव*6

02~0.4एमपीए

शीतल जल आपूर्ति दर*6

8m³/घंटा

ऑपरेटिंग ठंडा पानी का तापमान।श्रेणी

+18 से 23 डिग्री सेल्सियस

शोर स्तर

70 डीबी या उससे कम

सेटिंग

टच पैनल द्वारा इंटरएक्टिव कुंजी इनपुट

दिखाना

एलसीडी (5.7 इंच)

तापमान नियंत्रण समारोह

परीक्षण क्षेत्र: एक्सपोज़र तापमान।

गर्म कक्ष: प्री-हीटिंग तापमान।

शीत कक्ष: पूर्व-शीतलन तापमान।

पीआईडी ​​नियंत्रण

पूर्व निर्धारित तापमान सीमा

उच्च तापमान: 60 से 200'C

निम्न तापमान: -78 से 0'C

सेटिंग संकल्प

1'सी

इनपुट

थर्मोकपल प्रकार टी (कॉपर/कॉपर-निकल)

सेटिंग और संकेत श्रेणियाँ

पूर्व निर्धारित समय: 0 मिनट.99 घंटे और 59 मिनट तक.

पूर्व निर्धारित चक्र: 1 से 9,999 चक्र

सहायक कार्य

टाइमर पूर्व निर्धारित

ज़्यादा गरम/ ज़्यादा ठंडा होने से सुरक्षा

बिजली विफलता/पुनर्प्राप्ति चयन

तापमान पुनर्प्राप्ति समय सेटिंग

प्रोग्राम मेमोरी

स्वचालित बिजली बंद होना

क्रमादेशित समय प्रदर्शन

परीक्षण समापन मोड चयन

रुझान ग्राफ

अलार्म इतिहास प्रदर्शन

सेंसर अंशांकन

आरएस-232/यूएसबी संचार
