उत्पाद विवरण:
|
| अस्थायी। उतार-चढ़ाव *2: | ±1.8 डिग्री सेल्सियस | ऊपरी सीमा को प्री-हीट करें: | + 200 डिग्री सेल्सियस |
|---|---|---|---|
| अस्थायी। गर्म करने का समय*3: | व्यापक तापमान। से +200 डिग्री सेल्सियस 30 मिनट के भीतर | प्री-कूल लोअर लिमिट: | -65 डिग्री सेल्सियस |
| Temp. अस्थायी। pull down time*3 पुल डाउन टाइम*3: | Ambient temp. व्यापक तापमान। to -65°C within 70min से -65 डिग्री सेल्सियस 70 | बाहरी सामग्री: | कोल्ड रोल्ड रस्ट-प्रूफ स्टील प्लेट |
| बिजली की आपूर्ति: | एसी 380 वी, 50/60 हर्ट्ज, तीन चरण, 30 ए | ठंडा पानी की आपूर्ति का दबाव * 6: | 02 ~ 0.4 एमपीए |
| प्रमुखता देना: | पर्यावरण परीक्षण के चैम्बर,environmental lab testing equipment |
||

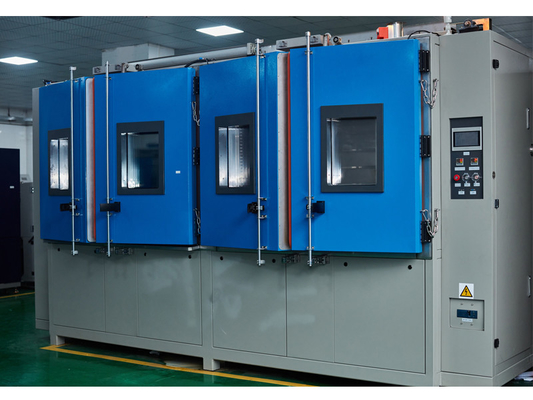

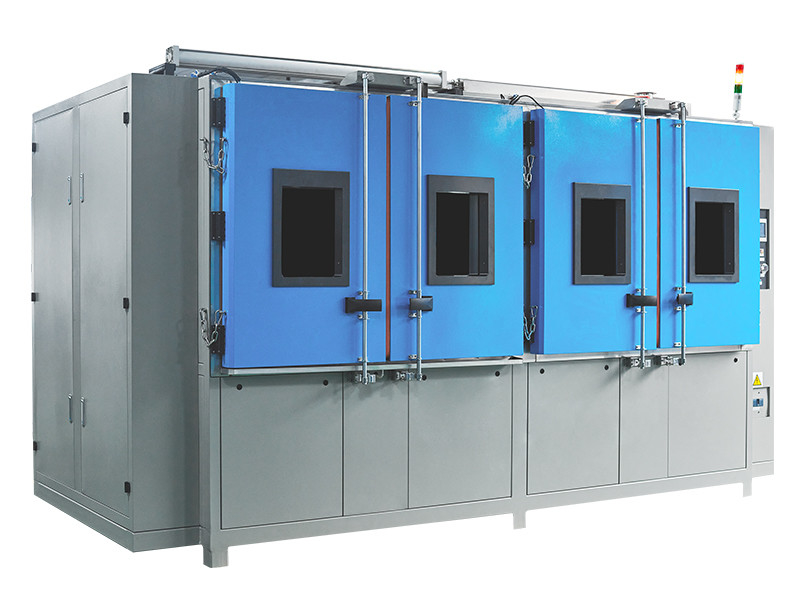

बाष्पीकरणीय कंडेनसर थर्मल बीटीसी टाई एयर सर्कुलेशन थर्मल शॉक चैंबर
विवरण:
बाष्पीकरणीय कंडेनसर थर्मल बीटीसी टाई एयर सर्कुलेशन थर्मल शॉक चैंबर का उपयोग सामग्री संरचना का परीक्षण या समग्र करने के लिए किया जाता है, जो निरंतर वातावरण के तहत अत्यधिक उच्च तापमान और निम्न तापमान द्वारा डिग्री को सहन कर सकता है, ताकि कम से कम संभव समय में इसकी गर्मी का परीक्षण किया जा सके। रासायनिक या भौतिक क्षति के कारण शीत सिकुड़न
मानक को पूरा करें:
जीबी/टी2423.1 कम तापमान पर परीक्षण विधि; जीबी/टी2423.2 उच्च तापमान परीक्षण विधि;
जीबी/टी2423.22 तापमान परीक्षण; जीजेबी150.5 तापमान प्रभाव परीक्षण;
GJB360.7-87 तापमान प्रभाव परीक्षण;GJB367.2-87, 405 तापमान प्रभाव परीक्षण।
SJ/y73 T10187-91 श्रृंखला तापमान परीक्षण कक्ष SJ/y73 T10186-91 श्रृंखला तापमान परीक्षण कक्ष
IEC68-2-14 _ GB/T2424.13 N_ तापमान परिवर्तन की परीक्षण विधि - 2002 तापमान परिवर्तन परीक्षण दिशानिर्देश के लिए परीक्षण विधि
जीबी/टी2423.22-2002 तापमान अपक्षय परीक्षण क्यूसी/टी17-92 ऑटो पार्ट्स सामान्य नियम
EIA364-32 थर्मल शॉक टेस्ट प्रोग्राम (तापमान चक्र) इलेक्ट्रिक कनेक्टर और पर्यावरणीय प्रभाव मूल्यांकन का सॉकेट
प्रशीतन प्रणाली
प्रशीतन प्रणाली और कम्प्रेसर: चैम्बर शीतलन दर और न्यूनतम तापमान आवश्यकताओं को सुनिश्चित करने के लिए, परीक्षण चैम्बर अर्ध-हर्मेटिक कम्प्रेसर से बने जर्मन कोपलैंडबैन के बाइनरी कैस्केड फ़्रीऑन प्रशीतन प्रणाली का उपयोग करता है।कैस्केड प्रशीतन चक्र प्रणाली में एक उच्च दबाव और एक निम्न दबाव प्रशीतन चक्र शामिल होता है, जो कंटेनर वाष्पीकरण कंडेनसर से जुड़ा होता है, बाष्पीकरणकर्ता और कंडेनसर उच्च दबाव परिसंचरण के कंडेनसर के रूप में कम दबाव परिसंचरण बाष्पीकरणकर्ता के रूप में कार्य करेगा।
प्रशीतन प्रणाली ऊर्जा विनियमन प्रौद्योगिकी का डिजाइन और अनुप्रयोग, एक प्रभावी उपचार की गारंटी दे सकता है लेकिन ऊर्जा और शीतलन क्षमता पर भी प्रशीतन प्रणाली को प्रशीतन इकाई के सामान्य संचालन के मामले में समायोजित किया जा सकता है, ताकि प्रशीतन प्रणाली की परिचालन लागत और विफलता कम हो सके अर्थव्यवस्था की बेहतर स्थिति के लिए.
प्रशीतन कार्य:
प्रशीतन चक्र के स्तर का उपयोग कार्ड के विरुद्ध किया जाता है यदि चक्र, जिसमें दो इज़ोटेर्मल और दो एडियाबेटिक प्रक्रियाएं शामिल हैं, जिनकी प्रक्रिया इस प्रकार है: कंप्रेसर एडियाबेटिक संपीड़न के माध्यम से एक उच्च दबाव के लिए एक रेफ्रिजरेंट, बिजली की खपत निकास गैस का तापमान कंडेनसर के माध्यम से रेफ्रिजरेंट के बाद इज़ोटेर्मली में और चारों ओर मध्यम ताप विनिमय मध्यम ताप से चार सप्ताह तक।शटऑफ वाल्व के माध्यम से रेफ्रिजरेंट प्रवाहित होने के बाद एडियाबेटिक विस्तार कार्य होता है, जब रेफ्रिजरेंट का तापमान कम हो जाता है।ठंडा करने के उद्देश्य को प्राप्त करने के लिए यह लूप बार-बार होता है।
विशेष विवरण
|
प्रणाली |
डैम्पर स्विचिंग के माध्यम से दो-ज़ोन परीक्षण |
|||||||
|
तीन-ज़ोन कक्ष |
||||||||
|
नमूना |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
स्वनिर्धारित |
|||||
|
प्रदर्शन |
परीक्षण क्षेत्र |
उच्च तापमान।एक्सपोज़र रेंज*1 |
+60~ से +200°C |
|||||
|
कम तापमान।एक्सपोज़र रेंज*1 |
-65 से 0 डिग्री सेल्सियस |
|||||||
|
अस्थायी.उतार-चढ़ाव *2 |
±1.8°C |
|||||||
|
गर्म कक्ष |
ऊपरी सीमा को पहले से गर्म कर लें |
+200°C |
||||||
|
अस्थायी.गर्म करने का समय*3 |
व्यापक तापमान।30 मिनट के भीतर +200°C तक |
|||||||
|
शीत कक्ष |
प्री-कूल निचली सीमा |
-65°C |
||||||
|
अस्थायी.नीचे खींचने का समय*3 |
व्यापक तापमान।70 मिनट के भीतर -65°C तक |
|||||||
|
अस्थायी.पुनर्प्राप्ति (2-ज़ोन) |
पुनर्प्राप्ति शर्तें |
दो-ज़ोन: उच्च तापमान।एक्सपोज़र +125°C 30 मिनट, कम तापमान।एक्सपोज़र -40°C 30 मिनट;नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा) |
||||||
|
अस्थायी.वसूली मे लगने वाला समय |
10 मिनट के अंदर. |
|||||||
|
निर्माण |
बाहरी सामग्री |
कोल्ड-रोल्ड जंग-रोधी स्टील प्लेट |
||||||
|
परीक्षण क्षेत्र सामग्री |
SUS304 स्टेनलेस स्टील |
|||||||
|
द्वार*4 |
अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा |
|||||||
|
हीटर |
स्ट्रिप वायर हीटर |
|||||||
|
प्रशीतन इकाई |
सिस्टम*5 |
मैकेनिकल कैस्केड प्रशीतन प्रणाली |
||||||
|
कंप्रेसर |
हर्मेटिकली सीलबंद स्क्रॉल कंप्रेसर |
|||||||
|
विस्तार तंत्र |
इलेक्ट्रॉनिक विस्तार वाल्व |
|||||||
|
शीतल |
उच्च तापमान पक्ष: R404A, निम्न तापमान पक्ष R23 |
|||||||
|
शीतक |
स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर |
|||||||
|
वायु संचारक |
सिरोको प्रशंसक |
|||||||
|
डम्पर ड्राइविंग यूनिट |
एयर सिलेंडर |
|||||||
|
फिटिंग |
बायीं ओर 100 मिमी व्यास वाला केबल पोर्ट (दाहिनी ओर और दर्जी व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली आपूर्ति नियंत्रण टर्मिनल |
|||||||
|
आंतरिक आयाम (W x H x D) |
350 x 400 x 350 |
500 x 450 x 450 |
स्वनिर्धारित |
|||||
|
परीक्षण क्षेत्र की क्षमता |
50L |
100L |
स्वनिर्धारित |
|||||
|
परीक्षण क्षेत्र भार |
5 किग्रा |
10 किग्रा |
स्वनिर्धारित |
|||||
|
बाहरी आयाम (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
स्वनिर्धारित |
|||||
|
वज़न |
800 किलो |
1100 किग्रा |
एन/ए |
|||||
|
उपयोगिता आवश्यकताएँ
|
स्वीकार्य परिवेशीय स्थितियाँ |
+5~30°C |
||||||
|
बिजली की आपूर्ति |
AC380V, 50/60Hz, तीन चरण, 30A |
|||||||
|
ठंडा जल आपूर्ति दबाव*6 |
02~0.4एमपीए |
|||||||
|
शीतल जल आपूर्ति दर*6 |
8m³/घंटा |
|||||||
|
ऑपरेटिंग ठंडा पानी का तापमान।श्रेणी |
+18 से 23 डिग्री सेल्सियस |
|||||||
|
शोर स्तर |
70 डीबी या उससे कम |
|||||||
टिप्पणियाँ
1. यदि उच्च-तापमान एक्सपोज़र रेंज निचली सीमा + 60°C या निम्न तापमान एक्सपोज़र रेंज निचली सीमा -60°C आवश्यक है, तो कृपया "परिवेश-तापमान एक्सपोज़र" विकल्प का चयन करें।
2. यदि तापमान में उतार-चढ़ाव ±1.8°C से कम होना चाहिए तो कृपया "कम तापमान में उतार-चढ़ाव पैकेज" चुनें।
3. तापमान ताप-अप/पुल डाउन समय केवल स्वतंत्र कक्ष संचालन के दौरान लागू होता है
4. यदि स्वचालित रूप से संचालित स्लाइडिंग दरवाजे की आवश्यकता है, तो कृपया "स्वचालित दरवाजा पैकेज" का चयन करें।
5. एयर-कूल्ड कंडेनसर/वाटर-कूल्ड कंडेनसर दोनों उपलब्ध हैं
6. केवल वाटर-कूल्ड कंडेनसर पर ही लगाएं
