| Place of Origin: | China |
| ब्रांड नाम: | Haida |
| प्रमाणन: | CE,,ISO |
| Model Number: | HD-E703 |
| Minimum Order Quantity: | 1 |
|---|---|
| मूल्य: | Negotiation |
| Packaging Details: | Strong Wooden Case |
| Delivery Time: | 15 Days After Order |
| Payment Terms: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Supply Ability: | 75 Piece / Pieces Per Month |
| अस्थायी। समय गर्मी * 3: | परिवेशी temp. 30 मिनट के भीतर करने के लिए 200 ° C | पूर्व शांत निचली सीमा: | -65 डिग्री सेल्सियस |
|---|---|---|---|
| अस्थायी। समय नीचे खींच * 3: | व्यापक तापमान। 70min के भीतर -65 डिग्री सेल्सियस के लिए | अस्थायी। रिकवरी टाइम: | 10 मिनट के भीतर। |
| बाहरी सामग्री: | कोल्ड रोल्ड जंग प्रूफ स्टील प्लेट | कूलर: | स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर |
| बिजली की आपूर्ति: | AC380V, 50/60hz, तीन चरण, 30A | शीतलक जल आपूर्ति दबाव * 6: | 02 ~ 0.4Mpa |
| हाई लाइट: | environmental testing equipment,environmental lab testing equipment |
||

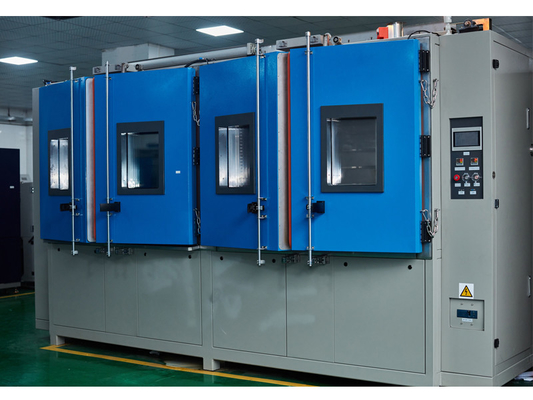

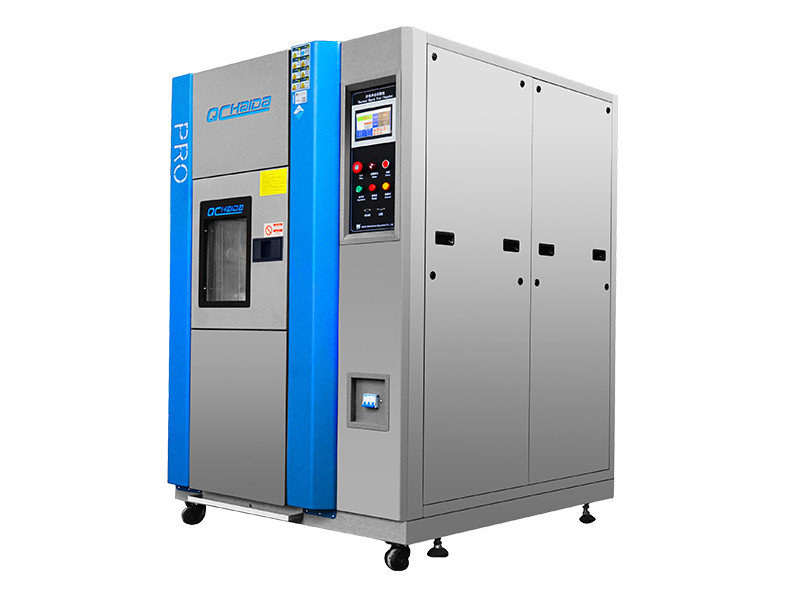

वायु संचारक थर्ममा चिकना नमूना स्थानान्तरण त्वचीय शॉक चैंबर
HD-E703-100 थ्री ज़ोन थर्मल शॉक टेस्ट चैम्बर ...।
HD-E703-18 दो ज़ोन थर्मल शॉक टेस्ट चैम्बर।पीएफडी ...
1. विवरण:
वायु संचारक थर्ममा चिकना नमूना स्थानान्तरण त्वचीय शॉक चैंबर उपयोगकर्ता की आवश्यकताओं के अनुसार, बिजली और इलेक्ट्रॉनिक उत्पादों और उच्च और निम्न तापमान प्रभाव परीक्षण और उच्च तापमान या कम तापमान भंडारण और परीक्षण वातावरण के घटकों के लिए उपयुक्त मशीन का डिजाइन और निर्माण। मशीन (या भागों), बिजली के उपकरणों के उपयोगकर्ताओं के लिए, इसी जलवायु वातावरण त्वरित परीक्षण के लिए उपकरणों, सामग्री, कोटिंग, कोटिंग, आदि नमूना (ओं) या परीक्षण व्यवहार करने के लिए नमूना।
मानक को पूरा:
GB / T2423.1 कम तापमान पर परीक्षण विधि; GB / T2423.2 उच्च तापमान परीक्षण विधि;
GB / T2423.22 तापमान परीक्षण; GJB150.5 तापमान प्रभाव परीक्षण;
GJB360.7-87 तापमान प्रभाव परीक्षण; GJB367.2-87, 405 तापमान प्रभाव परीक्षण।
SJ / y73 T10187-91 श्रृंखला तापमान परीक्षण कक्ष SJ / y73 T10186-91 श्रृंखला तापमान परीक्षण कक्ष
GB / T2424.13 N_ तापमान परिवर्तन की IEC68-2-14 _ परीक्षण विधि - तापमान परिवर्तन परीक्षण दिशानिर्देश के लिए 2002 परीक्षण विधि
GB / T2423.22-2002 तापमान अपक्षय परीक्षण QC / T17-92 ऑटो पार्ट्स सामान्य नियम
EIA364-32 थर्मल शॉक टेस्ट प्रोग्राम (तापमान चक्र) इलेक्ट्रिक कनेक्टर और पर्यावरणीय प्रभाव मूल्यांकन का सॉकेट
लाभ
15lbs के साथ सैन्य मानक 883 विधि 1010.8 को पूरा करता है। उत्पाद का
सीमा स्विच स्थानांतरण प्रक्रिया को रोकते हैं और सटीक उत्पाद स्थिति की अनुमति देते हैं
उत्पाद सुरक्षा और सटीक परीक्षण परिणामों को सुनिश्चित करने के लिए अलार्म और शटडाउन सर्किट तापमान सुरक्षा के तहत प्रदान करते हैं
कुशल प्रशीतन प्रणाली सैन्य विनिर्देशों के लिए तापमान स्थिरीकरण समय को पूरा करने के लिए थर्मल क्षमता प्रदान करती है
मूल्य की कीमत - पानी ठंडा बनाम तरल नाइट्रोजन ठंडा
विशेषताएं
ऊर्ध्वाधर हवा परिसंचरण
2 ”यात्रा बंदरगाह
ओपन-एयर, रैपिड-रिस्पॉन्स, कम-द्रव्यमान, नाइक्रोम तार हीटिंग तत्व
गर्म / ठंडे डिब्बे सेटअप के साथ दो ज़ोन प्रकार
TEV नियंत्रण और दो अर्ध-हर्मेटिक कम्प्रेसर के साथ कैस्केड प्रशीतन प्रणाली
वाष्प-तंग, आंतरिक लाइनर 100% लगातार वेल्डेड स्टेनलेस स्टील से बना है
अल्फा-न्यूमेरिक डिस्प्ले के माध्यम से पूरी तरह से स्वचालित, पीआईडी चैम्बर नियंत्रण
क्षैतिज या ऊर्ध्वाधर विन्यास
सिरेमिक इन्सुलेटर
शीसे रेशा और पॉलीयूरेथेन इन्सुलेशन न्यूनतम तापीय स्थानांतरण सुनिश्चित करता है
डबल-गैस्केट दरवाजे अतिरिक्त इन्सुलेशन प्रदान करते हैं
द्वार का स्विच
सीमा परिवर्तन
स्टेनलेस स्टील, वायर मेष टोकरी के साथ दोहरी-कैरिज परिवहन प्रणाली
तापमान रेंज:
सिंगल स्टेज रेफ्रिजरेशन के साथ: - 35 ° C से + 200 ° C, +/- 0.5 डिग्री। स्थिरीकरण के बाद
कैस्केड रेफ्रिजरेशन सिस्टम के साथ: - 73 ° C से + 200 ° C, +/- 0.5 डिग्री। स्थिरीकरण के बाद
मानक आर्द्रता रेंज: 20% से 98% आरएच सूखे बल्ब में + 20 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस तक, + 3 डिग्री सेल्सियस के ओस बिंदु से सीमित
विशेष विवरण
प्रणाली | स्पंज स्विचिंग के माध्यम से दो-जोन परीक्षण | |||||||
थ्री-जोन चैंबर | ||||||||
नमूना | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | स्वनिर्धारित | |||||
प्रदर्शन | परीक्षण क्षेत्र | उच्च तापमान। एक्सपोजर रेंज * 1 | + 60 ~ से + 200 ° C | |||||
कम तापमान। एक्सपोजर रेंज * 1 | -65 डिग्री सेल्सियस | |||||||
अस्थायी। उतार-चढ़ाव * २ | ± 1.8 डिग्री सेल्सियस | |||||||
हॉट चैंबर | ऊपरी गर्मी पूर्व सीमा | + 200 डिग्री सेल्सियस | ||||||
अस्थायी। गर्मी समय * 3 | व्यापक तापमान। 30 मिनट के भीतर + 200 ° C तक | |||||||
शीत कक्ष | पूर्व-शांत निचली सीमा | -65 डिग्री सेल्सियस | ||||||
अस्थायी। समय नीचे खींचो * ३ | व्यापक तापमान। 70 डिग्री के भीतर -65 डिग्री सेल्सियस | |||||||
अस्थायी। रिकवरी (2-जोन) | वसूली की स्थिति | दो-क्षेत्र: उच्च अस्थायी। एक्सपोजर + 125 डिग्री सेल्सियस 30 मिनट, कम अस्थायी। जोखिम -40 ° C 30 मिनट; नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा) | ||||||
अस्थायी। रिकवरी टाइम | 10 मिनट के भीतर। | |||||||
निर्माण | बाहरी सामग्री | कोल्ड रोल्ड जंग प्रूफ स्टील प्लेट | ||||||
परीक्षण क्षेत्र सामग्री | SUS304 स्टेनलेस स्टील | |||||||
दरवाजा * 4 | अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा | |||||||
हीटर | स्ट्रिप वायर हीटर | |||||||
प्रशीतन इकाई | सिस्टम * 5 | मैकेनिकल कैस्केड प्रशीतन प्रणाली | ||||||
कंप्रेसर | सुगमता से सील स्क्रॉल कंप्रेसर | |||||||
विस्तार तंत्र | इलेक्ट्रॉनिक विस्तार वाल्व | |||||||
शीतल | उच्च अस्थायी पक्ष: R404A, निम्न अस्थायी पक्ष R23 | |||||||
कूलर | स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर | |||||||
वायु संचारक | सिरोको पंखा | |||||||
डम्पर ड्राइविंग यूनिट | एयर सिलेंडर | |||||||
फिटिंग | केबल पोर्ट व्यास के साथ 100 मिमी बाईं ओर (दाईं ओर और दर्जी व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली आपूर्ति इनपुट टर्मिनल | |||||||
अंदर के आयाम (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | स्वनिर्धारित | |||||
परीक्षण क्षेत्र की क्षमता | 50L | 100 एल | स्वनिर्धारित | |||||
परीक्षण क्षेत्र लोड | 5 किग्रा | 10 किग्रा | स्वनिर्धारित | |||||
बाहरी आयाम (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | स्वनिर्धारित | |||||
वजन | 800 किलो | 1100kg | एन / ए | |||||
| उपयोगिता आवश्यकताओं | स्वीकार्य परिवेश की स्थिति | + 5 ~ 30 डिग्री सेल्सियस | ||||||
बिजली की आपूर्ति | AC380V, 50 / 60Hz, तीन चरण, 30A | |||||||
ठंडा पानी की आपूर्ति दबाव * 6 | 02 ~ 0.4Mpa | |||||||
ठंडा पानी की आपूर्ति दर * 6 | 8m 8 / एच | |||||||
ठंडा पानी अस्थायी ऑपरेटिंग। रेंज | +18 से 23 डिग्री सेल्सियस | |||||||
शोर का स्तर | 70 डीबी या उससे कम | |||||||
3. सुरक्षा उपकरण
दैनिक रखरखाव
1. हवा ठंडा कंडेनसर प्रशंसक का उपयोग कर प्रशीतन प्रणाली नियमित रखरखाव, हटाने और परिशोधन कंडेनसर होना चाहिए, ताकि वेंटिलेशन का अच्छा गर्मी हस्तांतरण प्रदर्शन सुनिश्चित हो सके
2, गर्म और ठंडा झटका मुझे एक लंबी शटडाउन नियमित रूप से हर आधे बिजली का उपयोग नहीं किया जाता है, बिजली का समय एक घंटे से कम नहीं है, और संबंधित स्पेयर पार्ट्स और परीक्षण उपकरण ठीक से काम कर रहे हैं।
3, गर्म और ठंडे शॉक बॉक्स को नियमित रूप से बाष्पीकरणकर्ता से साफ किया जाना चाहिए: स्वच्छता का स्तर क्योंकि परीक्षण अलग है, मजबूर वायु परिसंचरण प्रभाव में, यह बहुत सारे धूल के कणों को इकट्ठा करेगा और बाष्पीकरण पर अन्य छोटी वस्तुओं को नियमित रूप से साफ किया जाना चाहिए।
4, कम तापमान चैम्बर परिसंचरण प्रशंसक, कंडेनसर प्रशंसक और स्वच्छ संतुलन सुधार: सफाई और बाष्पीकरण अलग काम कर रहे पर्यावरण कक्ष की वजह से समान है, प्रशंसक परिसंचारी, वस्तु कंडेनसर प्रशंसक नियमित रूप से सफाई करनी चाहिए पर धूल और अन्य छोटे कणों का एक बहुत इकट्ठा करेगा।
5, गर्म और ठंडे झटके बॉक्स डिवाइस अधिमानतः धान ASHDOWN लाइ इंस्ट्रूमेंटेशन तकनीशियन मार्गदर्शन में स्थानांतरित करने के लिए, उपकरण को नुकसान से बचने के लिए, जैसे कि ग्राहक आत्म-स्थानांतरण, सर्किट के सही संचालन की पुष्टि करने के लिए बिजली चालू करने से पहले एक पेशेवर इलेक्ट्रीशियन होना चाहिए। , या उपकरण संबंधित घटकों को जला देगा।
