उत्पाद विवरण:
|
| कम तापमान। जोखिम रेंज * 1: | -65to 0 डिग्री सेल्सियस | पूर्व शांत निचली सीमा: | -65 डिग्री सेल्सियस |
|---|---|---|---|
| अस्थायी। समय नीचे खींच * 3: | व्यापक तापमान। 70min के भीतर -65 डिग्री सेल्सियस के लिए | बाहरी सामग्री: | कोल्ड रोल्ड जंग प्रूफ स्टील प्लेट |
| कूलर: | स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर | बिजली की आपूर्ति: | AC380V, 50/60hz, तीन चरण, 30A |
| हाई लाइट: | पर्यावरण परीक्षण के चैम्बर,environmental lab testing equipment |
||
कोल्ड रोल्ड हीट एक्सचेंजर थर्मल शॉक टेस्ट चैम्बर 50/60 हर्ट्ज
1. विवरण:
पर्यावरणीय परीक्षण चैंबर कोल्ड रोल्ड हीट एक्सचेंजर थर्मल शॉक चैंबर कम तापमान और उच्च तापमान संचय स्लॉट, खुले स्पंज के बाद, यह संग्रहीत खांचे आयात परीक्षण स्लॉट में गर्म और ठंडे तापमान ले जाएगा ताकि संतुलन तापमान नियंत्रण के साथ तेजी से तापमान संवेदी प्रभाव को प्राप्त किया जा सके। सिस्टम (BTC), एयर सर्कुलेशन सिस्टम का विशेष डिजाइन, PIDmake में SSR को नियंत्रित करने का तरीका सिस्टम को हीट ऐड करता है जो हीट लॉस की मात्रा के बराबर है।
गर्म और ठंडे प्रभाव परीक्षण बॉक्स ऑपरेशन: pretreatment, प्रारंभिक निरीक्षण, परीक्षण, वसूली,
वातानुकूलित तंत्र
1, हवा नियंत्रण: मजबूर वेंटिलेशन परिसंचरण, संतुलन थर्मोस्टेट विधि (बीटीसी)। यह विधि न केवल निरंतर संचालन के लिए शीतलन प्रणाली के मामले को संदर्भित करती है, पीआईडी आउटपुट की स्वचालित रूप से गणना करके परिणामों के उत्पादन को नियंत्रित करने के लिए हीटर के तापमान सेट बिंदु के अनुसार नियंत्रण प्रणाली, और अंततः एक गतिशील संतुलन प्राप्त करती है।
2, एयर परिसंचारी का अर्थ है: तापमान परिवर्तन के उद्देश्य को प्राप्त करने के लिए प्रभावी और कुशल हीट एक्सचेंज वेंटिलेटर द्वारा, एयर सर्कुलेशन फैन डक्ट और स्टेनलेस स्टील की लंबी धुरी के बीच, ऊर्जा कुशल रेफ्रिजरेटर और विनियमन प्रणाली का उपयोग। समायोज्य हवा आउटलेट द्वारा बोल्ट को समायोजित करना, जिससे चेंबर तापमान की एकरूपता में काफी सुधार हुआ;
3, हवा ठंडा करने की विधि: मल्टी-स्टेज डायाफ्राम एयर हीट एक्सचेंजर।
4, हवा हीटिंग: Watkins गुणवत्ता निकल क्रोम इलेक्ट्रिक हीटर।
2. उच्च और निम्न तापमान थर्मल शॉक टेस्ट चैंबर के विनिर्देशों :
प्रणाली | दो-जोन परीक्षण स्पंज स्विचिंग के माध्यम से | |||||||
थ्री-जोन चैंबर | ||||||||
नमूना | HD-E703- 50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | स्वनिर्धारित | |||||
प्रदर्शन | परीक्षण क्षेत्र | उच्च तापमान। एक्सपोजर रेंज * 1 | + 60 ~ से + 200 ° C | |||||
कम तापमान। एक्सपोजर रेंज * 1 | -65 डिग्री सेल्सियस | |||||||
अस्थायी। उतार-चढ़ाव * २ | ± 1.8 डिग्री सेल्सियस | |||||||
हॉट चैंबर | ऊपरी गर्मी पूर्व सीमा | + 200 डिग्री सेल्सियस | ||||||
अस्थायी। गर्मी समय * 3 | व्यापक तापमान। 30 मिनट के भीतर + 200 ° C तक | |||||||
शीत कक्ष | पूर्व-शांत निचली सीमा | -65 डिग्री सेल्सियस | ||||||
अस्थायी। समय नीचे खींचो * ३ | व्यापक तापमान। 70 डिग्री के भीतर -65 डिग्री सेल्सियस | |||||||
अस्थायी। रिकवरी (2-जोन) | वसूली की स्थिति | दो-क्षेत्र: उच्च अस्थायी। एक्सपोज़र + 125 डिग्री सेल्सियस 30 मिनट, कम अस्थायी। जोखिम -40 ° C 30 मिनट; नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा) | ||||||
अस्थायी। रिकवरी टाइम | 10 मिनट के भीतर। | |||||||
निर्माण | बाहरी सामग्री | कोल्ड रोल्ड जंग प्रूफ स्टील प्लेट | ||||||
परीक्षण क्षेत्र सामग्री | SUS304 स्टेनलेस स्टील | |||||||
दरवाजा * 4 | अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा | |||||||
हीटर | स्ट्रिप वायर हीटर | |||||||
प्रशीतन इकाई | सिस्टम * 5 | मैकेनिकल कैस्केड प्रशीतन प्रणाली | ||||||
कंप्रेसर | सुगमता से सील स्क्रॉल कंप्रेसर | |||||||
विस्तार तंत्र | इलेक्ट्रॉनिक विस्तार वाल्व | |||||||
शीतल | उच्च अस्थायी पक्ष: R404A, निम्न अस्थायी पक्ष R23 | |||||||
कूलर | स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर | |||||||
वायु संचारक | सिरोको पंखा | |||||||
डम्पर ड्राइविंग यूनिट | एयर सिलेंडर | |||||||
फिटिंग | बाईं ओर की तरफ व्यास 100 मिमी के साथ केबल पोर्ट (दाएं तरफ और दर्जी व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली की आपूर्ति नियंत्रण टर्मिनल | |||||||
अंदर के आयाम (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | स्वनिर्धारित | |||||
परीक्षण क्षेत्र की क्षमता | 50L | 100 एल | स्वनिर्धारित | |||||
परीक्षण क्षेत्र लोड | 5 किग्रा | 10 किग्रा | स्वनिर्धारित | |||||
बाहरी आयाम (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | ग्राहक omized | |||||
वजन | 800 किलो | 1100kg | एन / ए | |||||
| उपयोगिता आवश्यकताओं | स्वीकार्य परिवेश की स्थिति | + 5 ~ 30 डिग्री सेल्सियस | ||||||
बिजली की आपूर्ति | AC380V, 50/60 हर्ट्ज, तीन चरण, 30 ए | |||||||
ठंडा पानी की आपूर्ति दबाव * 6 | 02 ~ 0.4Mpa | |||||||
ठंडा पानी की आपूर्ति दर * 6 | 8m 8 / एच | |||||||
ठंडा पानी अस्थायी ऑपरेटिंग। रेंज | +18 से 23 डिग्री सेल्सियस | |||||||
शोर का स्तर | 70 डीबी या उससे कम | |||||||
शॉक चैम्बर निम्नानुसार काम करता है:
1, कम तापमान भंडारण टैंक: टैंक का तापमान डक्ट हीटर की स्थिति, बाष्पीकरण और पंखे की कार्य स्थिति से निर्धारित होता है। विस्तारक के बाद काम कर रहे कक्ष में बाष्पीकरण में बहने वाले सर्द को थ्रॉटलिंग, काम कर रहे चैम्बर के तापमान को कम करने के लिए, गर्मी अवशोषण और गैसीकरण के कार्य कक्ष; गैसीफाइड रेफ्रिजरेंट को एक उच्च तापमान, कंडेंसर कंप्रेसर में उच्च दबाव वाली गैस के रूप में चूसा और संपीड़ित किया जाता है। इसे तरल में संघनित किया जाता है, और फिर स्क्रीनिंग प्रोग्राम, और अंत में विस्तार वाल्व के माध्यम से कार्य कक्ष में फिर से प्रवेश करने के बाद थ्रॉटल किया जाता है और बाष्पीकरणकर्ता गर्मी को अवशोषित करता है। और गैसीकरण और फिर कंप्रेसर सक्शन द्वारा संपीड़ित।
2, उच्च तापमान भंडारण टैंक: एक केंद्रीय नियंत्रक तापमान का पता लगाने के संकेत से तत्काल संकेत है, और सेट तापमान संकेत की तुलना की है, ठोस राज्य रिले को नियंत्रित करने के लिए साधन PID तर्क सर्किट उत्पादन संकेत द्वारा प्राप्त तुलना संकेत बंद या समायोजन है हीटिंग समय अनुपात आउटपुट पावर स्तर, ताकि स्वचालित तापमान नियंत्रण के उद्देश्य को प्राप्त कर सके।
3, तापमान सदमे परीक्षण कक्ष: मीटर स्वचालित रूप से नियंत्रित उच्च तापमान वाल्व, एक बंद हवा परिसंचरण प्रणाली और कम तापमान बॉक्स या बक्से बनाने के लिए क्रमशः भंडारण कक्ष के बीच कम या उच्च तापमान, जल्दी से लक्ष्य तापमान परीक्षण तक पहुँच गया।
टिप्पणियाँ
1. यदि हाई-टेम्प एक्सपोज़र रेंज लोअर लिमिट + 60 ° C आवश्यक है या लो टेम्प-एक्सपोज़र रेंज लोअर लिमिट -60 ° C है, तो कृपया "परिवेश-तापमान एक्सपोज़र" विकल्प चुनें।
2. यदि अस्थायी उतार-चढ़ाव C 1.8 ° C से नीचे की आवश्यकता है, तो कृपया "निम्न अस्थायी उतार-चढ़ाव पैकेज" का चयन करें
3. तापमान हीट-अप / पुल डाउन टाइम केवल स्वतंत्र चैम्बर ऑपरेशन के दौरान लागू होता है
4. यदि स्वचालित रूप से संचालित स्लाइडिंग दरवाजा आवश्यक है, तो कृपया "स्वचालित रूप से दरवाजा पैकेज" चुनें
5. एयर-कूल्ड कंडेनसर / वाटर-कूल्ड कंडेनसर दोनों उपलब्ध
6. वाटर-कूल्ड कंडेनसर पर ही लागू करें
3. उच्च और निम्न तापमान थर्मल शॉक टेस्ट चैंबर के सुरक्षा उपकरण :
नियंत्रण
टच-स्क्रीन एलसीडी डिस्प्ले (ऑन-स्क्रीन प्रदर्शित किए गए निर्देश) के उपयोग से ऑपरेशन और सेटिंग्स सरल हो जाती हैं। परीक्षण पैटर्न, परीक्षण क्षेत्र के तापमान, तापमान चक्र और ट्रेंड ग्राफ डिस्प्ले की अति-पुष्टि पुष्टि।
स्थापना | स्पर्श पैनल द्वारा इंटरएक्टिव कुंजी इनपुट |
प्रदर्शन | एलसीडी (5.7 इंच) |
तापमान नियंत्रण समारोह | परीक्षण क्षेत्र: जोखिम अस्थायी। गर्म कक्ष: पूर्व ताप अस्थायी। शीत कक्ष: पूर्व-शीतलक। |
पीआईडी नियंत्रण | |
प्रीसेट तापमान सीमा | उच्च तापमान: 60 से 200'C कम तापमान: -78 से 0'C |
संकल्प की स्थापना | 1'C |
इनपुट | थर्मोकपल प्रकार T (कॉपर / कॉपर-निकल) |
सेटिंग और संकेत रेंज | पूर्व निर्धारित समय: 0 मिनट। 99 घंटे और 59 मिनट तक। पूर्व निर्धारित चक्र: 1 से 9,999 चक्र |
गौण कार्य | समय पूर्व निर्धारित ओवरहीट / ओवरकोल सुरक्षा बिजली की विफलता / रिकवरी चयन तापमान वसूली समय सेटिंग प्रोग्राम मेमोरी स्वचालित बिजली बंद क्रमादेशित समय प्रदर्शन परीक्षण पूर्ण मोड चयन ट्रेंड ग्राफ अलार्म इतिहास प्रदर्शन सेंसर अंशांकन RS-232 / USB संचार |
दैनिक रखरखाव
1. थर्मल शॉक मी हर लंबे पॉवर में नियमित रूप से शटडाउन का उपयोग नियमित रूप से नहीं किया जाता है, पावर टाइम एक घंटे से कम नहीं है, और संबंधित स्पेयर पार्ट्स और परीक्षण उपकरण ठीक से काम कर रहे हैं।
2. गर्म और ठंडे शॉक बॉक्स को नियमित रूप से बाष्पीकरणकर्ता से साफ किया जाना चाहिए: स्वच्छता का स्तर क्योंकि परीक्षण अलग है, मजबूर वायु परिसंचरण प्रभाव में, बहुत सारे धूल के कण इकट्ठा होंगे और बाष्पीकरण पर अन्य छोटी वस्तुओं को नियमित रूप से साफ किया जाना चाहिए।
3. कम तापमान चैम्बर परिसंचरण प्रशंसक, कंडेनसर प्रशंसक और स्वच्छ संतुलन सुधार: सफाई और बाष्पीकरण समान है क्योंकि अलग-अलग काम कर रहे पर्यावरण कक्ष, परिसंचारी प्रशंसक, कंडेनसर प्रशंसकों पर बहुत अधिक धूल इकट्ठा करेगा, और अन्य छोटे कणों की वस्तुओं को नियमित रूप से करना चाहिए सफाई।
4. डिवाइस को थर्मल शॉक में ले जाने के लिए मुझे धान ASHDOWN Lai इंस्ट्रूमेंटेशन बेस्ट टेक्निकल स्टाफ गाइडेंस, उपकरण के नुकसान से बचने के लिए, जैसे कि कस्टमर सेल्फ रिलोकेशन, सर्किट के सही संचालन की पुष्टि करने के लिए पावर चालू करने से पहले एक पेशेवर इलेक्ट्रीशियन होना चाहिए, या उपकरण संबंधित घटकों को जला दिया जाएगा।
4. देखें:

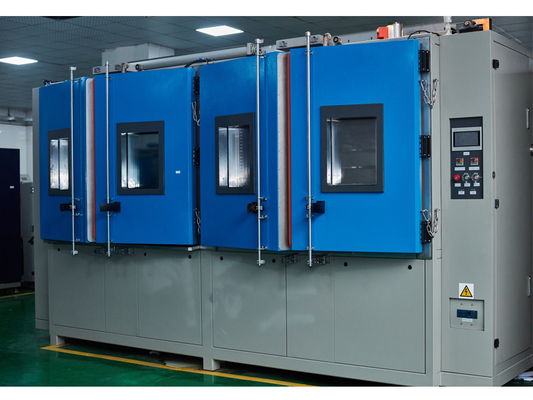

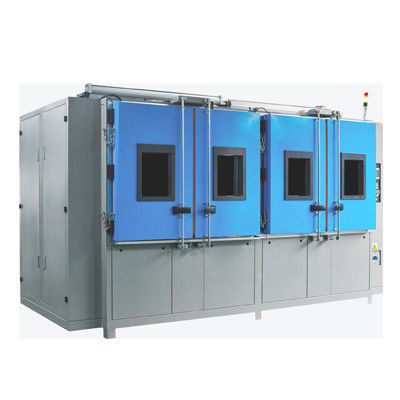

(टेस्ट चैंबर)
