उत्पाद विवरण:
|
| प्रयोग: | वाटरप्रूफ यूनिवर्सल रेन स्प्रेइंग आईपी टेस्ट इक्विपमेंट IPX5 / IPX6 | घूर्णन गति: | एडजस्टेबल |
|---|---|---|---|
| आर्म त्रिज्या: | 300 मिमी, 400 मिमी, 600 मिमी, 800 मिमी, 1000 मिमी, 1200 मिमी या 1500 मिमी | घूर्णन कोण: | +/- 270, समायोज्य |
| घूमती हुई मेज: | गति समायोज्य है | प्रवाह दर: | 0.07L/मिनट (IPX3,4), 0.6+/-0.5L/मिनट (IPX4K) |
| नोजल की दूरी: | 50 मिमी | नोजल व्यास: | 0.4 mm |
| शक्ति: | 1 चरण, 220V, 5KW | नमूना घूर्णी गति: | 1-3r/मिनट (एडजस्टेबल) |
| प्रमुखता देना: | ip testing equipment,ingress protection testing |
||

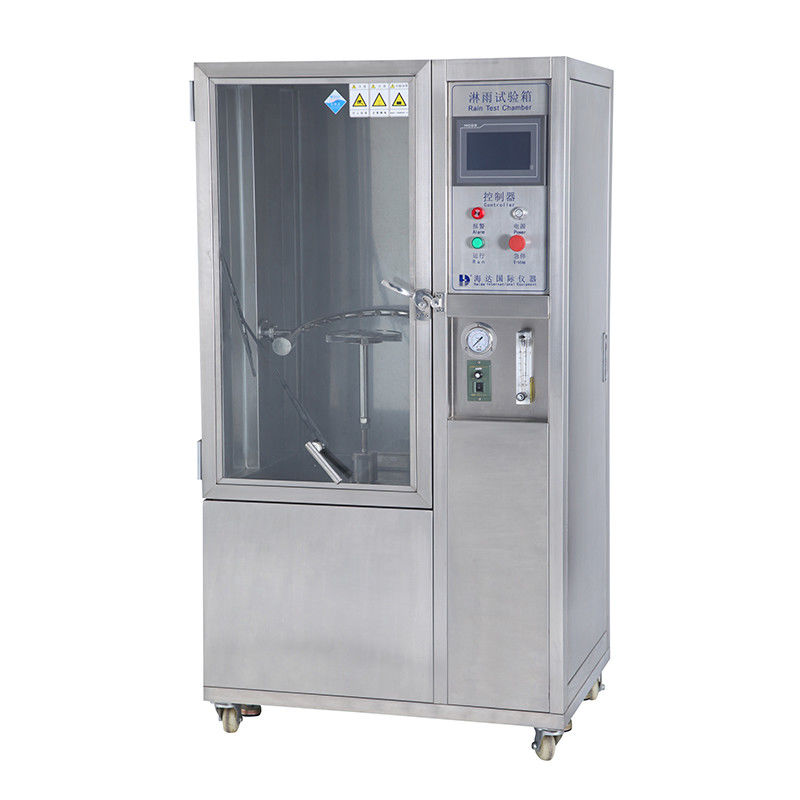

IPX3 / IPX4 प्रोग्रामयोग्य IP परीक्षण उपकरण कंप्यूटर नियंत्रक रेन स्प्रे परीक्षण कक्ष
हैडा IPX1 - IPX8 रेन टेस्ट चैंबर.pdf
विवरण:
IPX1-IPX9 प्रोग्रामेबल आईपी टेस्ट उपकरण कंप्यूटर कंट्रोलर रेन स्प्रे टेस्ट रूम इलेक्ट्रिक उत्पादों के मूल्यांकन के लिए उपयुक्त है, बारिश के वातावरण में शेल और सील यह सुनिश्चित कर सकते हैं कि उपकरण और घटकों का अच्छा प्रदर्शन परीक्षण हो।यह उत्पाद वैज्ञानिक डिजाइन का उपयोग करता है, उपकरण को पानी की बूंद, पानी के स्प्रे, पानी के छींटे, पानी के स्प्रे आदि, विभिन्न प्रकार के वातावरण का यथार्थवादी अनुकरण कर सकता है।व्यापक नियंत्रण प्रणाली में और आवृत्ति रूपांतरण तकनीक को अपनाने से, जो वर्षा परीक्षण उत्पाद फ्रेम रोटेशन कोण, जेट पेंडुलम रॉड स्विंग कोण पानी की मात्रा और दोलन आवृत्ति को स्वचालित नियंत्रण कर सकता है।
सहायक संरचना
चैम्बर के निचले भाग में एक जल भंडारण टैंक, परीक्षण जल छिड़काव प्रणाली, टेबल रोटेशन प्रणाली, स्विंग पाइप स्विंग ड्राइव है
सील: एक बंद परीक्षण क्षेत्र सुनिश्चित करने के लिए दरवाजे और कैबिनेट के बीच डबल उच्च तापमान उच्च तन्यता सील
दरवाज़े का हैंडल: कोई प्रतिक्रिया दरवाज़े का हैंडल नहीं, आसान संचालन
कास्टर: मशीन के निचले हिस्से को उच्च गुणवत्ता वाले पीयू पहियों के साथ तय किया जा सकता है
नियंत्रण प्रणाली
1, विन 7 का उपयोग करने वाला एक कंप्यूटर सिस्टम
3, एक इतिहास स्मृति फ़ंक्शन है (7 दिनों के भीतर ऐतिहासिक रिकॉर्ड परीक्षण उपलब्ध है)
4, तापमान: 0.1 ℃ (प्रदर्शन रेंज)
5, समय: 0.1 मिनट
उत्पाद का उपयोग
रेन चैंबर का उपयोग मुख्य रूप से इलेक्ट्रिक और इलेक्ट्रॉनिक, एयरोस्पेस, सैन्य और अन्य वैज्ञानिक अनुसंधान इकाइयों, बाहरी प्रकाश व्यवस्था, ऑटोमोटिव लाइटिंग और शेल सुरक्षा का पता लगाने के लिए सिग्नलिंग उपकरणों के परीक्षण के लिए किया जाता है।
बॉक्स संरचना
टैंक शेल सामग्री उच्च गुणवत्ता वाले स्टेनलेस स्टील हेयरलाइन, लाइनर सामग्री स्टेनलेस स्टील लाइट बोर्ड से बनी है;आसान अवलोकन परीक्षण अलमारियाँ परीक्षण नमूना स्थिति के लिए 2 बड़े दृष्टि कांच के दरवाजे;
मानक के अनुसार परीक्षण सुनिश्चित करने के लिए आयातित इन्वर्टर गति नियंत्रण;
चैम्बर के निचले हिस्से को उच्च गुणवत्ता वाले पीयू पहियों के साथ तय किया जा सकता है, जिससे उपयोगकर्ताओं को स्थानांतरित करना आसान हो जाता है;
इसमें 270 डिग्री स्विंग पाइप और 360 डिग्री घूमने वाली रॉड स्प्रिंकलर हैं
नमूना चरण की समायोज्य गति
जेट नोजल (IPX5 और IPX6 परीक्षण से मिलें)
1. IPX5 परीक्षण के लिए 6.3 मिमी नोजल व्यास।जल प्रवाह: 12.5L/मिनट।
2. IPX6 परीक्षण के लिए 12.5 मिमी नोजल व्यास।जल प्रवाह: 100L/मिनट।
3. IEC60529, IEC60335 से मिलें
4. विकल्प के रूप में जल पम्पिंग प्रणाली
IPX1-IPX9 प्रोग्रामेबल आईपी टेस्ट उपकरण कंप्यूटर कंट्रोलर रेन स्प्रे टेस्ट रूम के मुख्य पैरामीटर
मानक सुविधाएं
| वस्तु | विनिर्देश |
| आंतरिक आयाम | (डब्ल्यू*डी*एच)1000*1000*1000मिमी |
| बाहरी आयाम | (डब्ल्यू*डी*एच)1300*1100*1700मिमी |
| दोलनशील नलिका | त्रिज्या 400 मिमी |
| दोलन कोण |
IPX3: ऊर्ध्वाधर रेखा से प्रत्येक तरफ ±60°, कुल 120° स्प्रे करें IPX4: ऊर्ध्वाधर रेखा से प्रत्येक तरफ ±180°, कुल 360° स्प्रे करें |
| दोलन गति |
IPX3: 4 सेकंड के लिए 2*120° आईपीएक्स4: 12 सेकंड के लिए 2*360° |
| स्प्रे करने का ढकन |
व्यास: 0.4 मिमी, हटाने योग्य सुनिश्चित करें कि पानी का छिड़काव एक पंक्ति में और सहनशीलता के बिना हो |
| दो नोजल के बीच की दूरी | 50 मिमी |
| टर्नटेबल आयाम | 500 मिमी |
| टर्नटेबल रोटेशन की गति | 1-3 चक्र/मिनट |
| प्रत्येक नोजल का जल प्रवाह | 0.07 एल/मिनट +5% |
| परीक्षण अवधि | 1~999,999 मिनट, समायोज्य |
| निपीडमान | 80-150Kpa |
| सामग्री | चैम्बर - स्टेनलेस स्टील ;स्प्रे नोजल - पीतल |
विशेषताएं :
1. आईपीएक्स विनिर्देशों के अनुसार डिज़ाइन की गई घूमने वाली बारिश और स्प्रे नोजल
2. घूमने वाले स्प्रे नोजल के लिए गति नियंत्रण
3. स्थिर उत्पाद शेल्फ - एक घूमने वाली शेल्फ वैकल्पिक है
4. जल दबाव नियामक, गेज और प्रवाह मीटर
5. पानी की खपत को कम करने के लिए जल परिसंचरण प्रणाली
6. समायोज्य कुंडा कोण
7. बदली जाने योग्य कुंडा ट्यूब
8. नोजल फिटिंग को घुमाया जा सकता है
9. विनिमेय नोजल फिटिंग
10. समायोज्य जल मात्रा प्रवाह
11. जल मात्रा प्रवाह का मापन
परिचालन विशिष्टताएँ
1, बिजली चालू होने के बाद जब मशीन सेटिंग नियंत्रण प्रोग्राम चलना समाप्त हो जाएगा, तो मशीन चलना बंद कर देगी;
2, जब नियंत्रण कार्यक्रम को चलाने के लिए सेट किया जाता है, तो मशीन चलना बंद कर देगी;
3, दरवाज़े के हैंडल से बॉक्स खोलें, नमूना को परीक्षण नमूना धारक में डालें;फिर दरवाज़ा बंद कर दो;
ध्यान दें: नमूना रखने की मात्रा परीक्षण क्षेत्र की क्षमता के 2/3 से अधिक नहीं होनी चाहिए;
4. "TEMI880 ऑपरेटिंग मैनुअल", पहले परीक्षण सेट ऑपरेशन, और फिर सेट ऑपरेटिंग मोड के अनुसार परीक्षण स्थिति में;
5, जब परीक्षण कक्ष में रूओयू स्थिति में परिवर्तन देखा जाता है, तो वह दरवाजा प्रकाश स्विच खोल सकता है, विंडोज़ के माध्यम से खुले में स्थिति में परिवर्तन जानता है;नियंत्रक पर तापमान और आर्द्रता परीक्षण कक्ष प्रदर्शित करता है (यदि कोई आर्द्रता नहीं है तो प्रदर्शन के बिना आर्द्रता मूल्य का परीक्षण करें);
6, बॉक्स दरवाज़े के हैंडल खोलें, परीक्षण के बाद नमूना देखने और परीक्षण की स्थिति रिकॉर्ड करने के लिए परीक्षण नमूनों को नमूना धारक से हटा दिया गया;परीक्षण पूरा हो गया है;
7. परीक्षण पूरा होने के बाद, बिजली स्विच बंद कर दें।
एहतियात
1, ऑपरेशन के दौरान गलती से आवाज सुनाई देती है, जांच करने के लिए रुकने की जरूरत होती है, रिबूट से पहले समस्या निवारण के बाद अलग किया जाता है, ताकि उपकरण की सेवा जीवन को प्रभावित न किया जा सके।
2, ड्राइव तंत्र को नियमित रूप से ईंधन भरना चाहिए, रेड्यूसर को # 20 स्वच्छ तेल जोड़ना चाहिए।
3, डिवाइस की स्थिति के बाद, आपको कंपन विस्थापन के अधीन परीक्षण कैस्टर के बाद डिवाइस के खिलाफ समर्थित समर्थन फ्रेम की आवश्यकता होती है।
4, वर्षा कक्ष को लंबे समय तक चलाने के लिए, जैसे कि पानी में रुकावट पाए जाने पर पाइपलाइन को हटा दिया जाना चाहिए, नल के पानी से धोया जाना चाहिए और फिर असेंबली तक जाना चाहिए।
वर्षा स्प्रे परीक्षण कक्ष दृश्य:
(वर्षा स्प्रे प्रणाली)
