उत्पाद विवरण:
|
| प्रकार: | परीक्षण मशीन | सटीकता वर्ग: | उच्च सटीकता |
|---|---|---|---|
| शुद्धता: | ≤1 ℃ | आवेदन: | फोटोवोल्टिक मॉड्यूल परीक्षण, हॉट स्पॉट सहनशक्ति परीक्षण, थर्मल परीक्षण, थर्मल शॉक परीक्षण |
| अनुकूलित समर्थन: | ओईएम, ओडीएम | शक्ति: | 220V, 50 हर्ट्ज |
| संरक्षण वर्ग: | / | वोल्टेज: | 220 वी |
| गारंटी: | 1 वर्ष | पल्स बिजली की आपूर्ति: | 20μs~999s(समायोज्य) |
| वर्तमान सीमा: | 0-60ए; विचलन ±2% | थर्मल रनवे टेस्ट: | फॉरवर्ड करंट - रिवर्स वोल्टेज ≤10ms |
| डीसी बिजली आपूर्ति: | वर्तमान सीमा 0-60A; विचलन ±1% | वोल्टेज रेंज: | 0-20V; विचलन ±1% |
| वोल्टेज अधिग्रहण सटीकता: | ≤0.2V | काम की जांच: | डायोड IV वक्र <1s |
| तापमान की रेंज: | आरटी ~ 200 सी | तापमान वृद्धि का समय: | औसतन 5 C/मिनट |
| अवलोकन खिड़की: | 250*250 मिमी | ||
| प्रमुखता देना: | फोटोवोल्टिक मॉड्यूल परीक्षण उपकरण,मॉड्यूल थर्मल प्रभाव परीक्षण उपकरण,मॉड्यूल थर्मल टेस्टिंग मशीन |
||

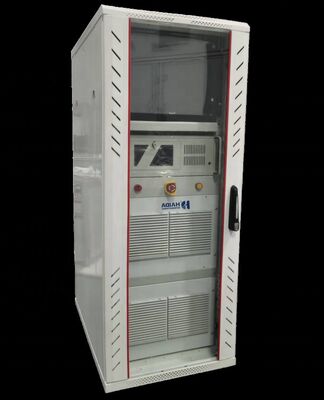

भाग 1: बायपास डायोड परीक्षण पैरामीटर | ||
पद | विनिर्देश | |
पल्स पावर सप्लाई | 20μs~999s (समायोज्य) | |
वर्तमान सीमा | 0-60A; विचलन ± 2% | |
वोल्टेज रेंज | 0-5V; विचलन ± 2% | |
डीसी पावर सप्लाई | वर्तमान सीमा 0-60A; विचलन ± 1% | |
वोल्टेज रेंज | 0-20V; विचलन ± 1% | |
तापमान अधिग्रहण चैनल की सटीकता | ≤1°C | |
वोल्टेज अधिग्रहण सटीकता | ≤0.2V | |
डेटा अधिग्रहण एवं विश्लेषण प्रणाली | A. तापमान और वोल्टेज अधिग्रहण चैनलों को शामिल करता है; बी. सॉफ्टवेयर स्वचालित रूप से तापमान और वोल्टेज के बीच संबंध के आधार पर घटता है | |
कार्यात्मक परीक्षण | डायोड I-V वक्र <1s | |
थर्मल रनवे टेस्ट | आगे का करंट → रिवर्स वोल्टेज ≤10ms | |
शक्ति | एकल चरण, 220V, 50Hz | |

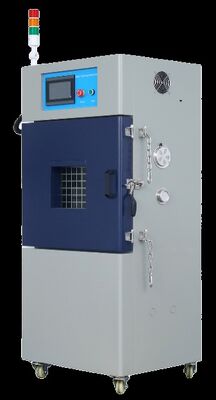

भाग 2: थर्मल ओवन पैरामीटर | ||
पद | विनिर्देश | |
आंतरिक आयाम | 400*400*400 मिमी ((W*D*H) | |
बाहरी आयाम | 760*690*1720 मिमी ((W*D*H) | |
तापमान सीमा | RT 200C | |
तापमान प्रदर्शन की सटीकता | 0.1 सी | |
तापमान स्थिरता | ± 1.0 C | |
तापमान एकरूपता | ± 2°C | |
तापमान वृद्धि का समय | औसत 5 C/min | |
नियंत्रक | टच स्क्रीन नियंत्रण | |
आंतरिक कक्ष सामग्री | स्टेनलेस स्टील प्लेट | |
बाहरी कक्ष सामग्री | ठंडा लुढ़का हुआ स्टील प्लेट बेकिंग लेक उपचार | |
अवलोकन खिड़की | 250*250 मिमी | |
प्रकाश व्यवस्था | मशीन आंतरिक प्रकाश व्यवस्था से सुसज्जित है, जिससे परीक्षण किए जा रहे नमूने की स्थिति को आसानी से देखा जा सके। | |
बॉक्स दरवाजा | एकल दरवाजा खुला छोड़ दिया, बॉक्स दरवाजे के पक्ष विस्फोट के सबूत श्रृंखला से लैस है | |
परीक्षण छेद | डिवाइस के दाहिने तरफ 50 मिमी के व्यास के साथ 2 परीक्षण छेद है, तापमान, वोल्टेज, वर्तमान, और अन्य में डाल करने के लिए आसान है संकलन लाइनें; | |
इन्सुलेशन सामग्री | उच्च दक्षता संपीड़ित कांच ऊन; | |
इन्सुलेशन उपकरण | कोई फ्यूज स्विच नहीं, अति-तापमान सुरक्षा स्विच, फ्यूज; | |
सुरक्षा उपकरण | अत्यधिक तापमान अलार्म से सुसज्जित; | |
वायु परिसंचरण प्रणाली | संवहन वायु परिसंचरण प्रणाली | |
दबाव छूट बंदरगाह | खोलने का आकार 200 * 200 मिमी, बॉक्स के पीछे की ओर स्थित है, जब नमूना विस्फोट, दबाव राहत बंदरगाह के लिए खुल जाता है दबाव को खाली करना | |
शक्ति | एकल चरण 220V, 50Hz | |
वजन | लगभग 170 किलो | |
परीक्षण मानक | ||
पद | विवरण | |
परीक्षण मानक | IEC61215-2: 2021 MQT 8 बायपास डायोड परीक्षण आईईसी 62979:2017 फोटोवोल्टिक मॉड्यूल IEC 63126:2020 उच्च तापमान पर काम करने के लिए योग्य पीवीटी मॉड्यूल, घटक और सामग्री के लिए दिशानिर्देश | |
