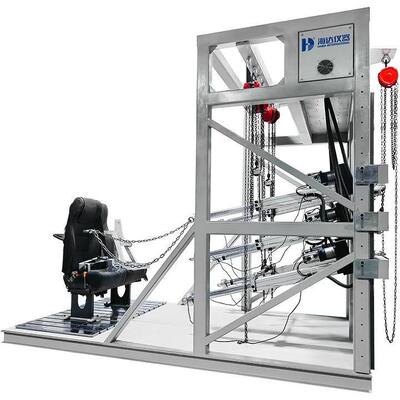

सीट बेल्ट के लंगर बिंदु शक्ति परीक्षक (इलेक्ट्रिक सिलेंडर प्रकार)

यह परीक्षण उपकरण उपयोगकर्ता की परीक्षण आवश्यकताओं और प्रासंगिक मानकों के अनुसार डिज़ाइन किया गया है। इसका उपयोग स्थिर और गतिशील दोनों स्थितियों के तहत विभिन्न ऑटोमोटिव सीट फ्रेम, हेडरेस्ट, सीट बेल्ट और पूर्ण सीटों की संरचनात्मक ताकत और सुरक्षा विश्वसनीयता का परीक्षण करने के लिए किया जाता है। इसका उद्देश्य सीट उत्पादन प्रक्रिया और इकट्ठे तैयार उत्पाद का मूल्यांकन उस ताकत की जांच करके करना है जो प्रत्येक वेल्डेड जोड़, सभी कनेक्शन और लॉकिंग तंत्र निर्दिष्ट दिशाओं और बलों के अधीन होने पर झेल सकते हैं। यह सीट फ्रेम और तैयार सीट की ताकत और संबंधित विरूपण का आकलन करने की अनुमति देता है। उपकरण स्वचालित रूप से कंप्यूटर के माध्यम से बल, शक्ति, विस्थापन और विरूपण जैसे विभिन्न मूल्यों को रिकॉर्ड करता है, और स्वचालित रूप से परीक्षण वक्र और परीक्षण रिपोर्ट उत्पन्न करता है।

ईसीई आर17; ECER80; ईसीई आर14; एफएमवीएसएस207; जीबी 150832006; जीबी 141672006; जीबी/टी 13057:2003

परीक्षण बेंच इलेक्ट्रिक सिलेंडर लोडिंग सिस्टम को माउंट और सपोर्ट करने का काम करती है। परीक्षण बेंच फ्रेम में तीन क्षैतिज बीम हैं, प्रत्येक में तीन सर्वो इलेक्ट्रिक सिलेंडर लगे हैं। प्रत्येक बीम की ऊर्ध्वाधर ऊंचाई एक मैनुअल लिफ्टिंग तंत्र के माध्यम से समायोज्य है, जो प्रत्येक बीम पर तीन इलेक्ट्रिक सिलेंडरों की ऊर्ध्वाधर स्थिति के समायोजन की अनुमति देती है। (पीएस: निचली बीम पर एक्चुएटर के सबसे निचले बिंदु से परीक्षण प्लेटफॉर्म तक की दूरी 200 मिमी है।) प्रत्येक बीम पर तीन इलेक्ट्रिक सिलेंडर असेंबली क्षैतिज गाइड रेल पर लगाई जाती हैं और उनकी क्षैतिज स्थिति को मैन्युअल रूप से समायोजित किया जाता है। एक बार क्षैतिज स्थिति ठीक से समायोजित हो जाने पर, इसे रियर लॉकिंग डिवाइस का उपयोग करके लॉक किया जा सकता है। क्षैतिज गाइड रेल पर स्थापित एक संतुलन तंत्र, सिलेंडर के गुरुत्वाकर्षण के प्रभाव को समाप्त करता है और लोडिंग कोण को समायोजित करता है। यह संतुलन तंत्र विद्युत सिलेंडर की क्षैतिज गति के साथ स्वचालित रूप से चलता है। इलेक्ट्रिक सिलेंडर की स्थिति और कोण की समायोजन सीमा निर्दिष्ट नहीं है।

1. यह प्रणाली परीक्षण प्रक्रिया का स्वचालित नियंत्रण और परीक्षण परिणामों की स्वचालित बचत प्राप्त करती है।
2. सिस्टम विंडोज़ प्लेटफ़ॉर्म को अपनाता है, जो परीक्षण मानकों के अनुसार विभिन्न परीक्षण मापदंडों की स्थापना की अनुमति देता है। यह डेटाबेस में संग्रहीत डेटा और कर्व्स की आसान पुनर्प्राप्ति और परीक्षण रिपोर्ट के मूल्यांकन और संपादन की सुविधा भी प्रदान करता है।
3. परीक्षण रिपोर्ट मानकीकृत हैं, और आउटपुट परीक्षण डेटा सटीक और मानकीकृत है।
4. विद्युत और इलेक्ट्रॉनिक उपप्रणालियों में निम्नलिखित तत्व शामिल हैं: ① वितरण कैबिनेट; ② नियंत्रण और डेटा अधिग्रहण कंसोल, जिसमें ऑपरेशन इंटरफ़ेस, सेटिंग्स, अंशांकन, विश्लेषण, आदि शामिल हैं; ③ रिमोट कंट्रोल हैंडल।
