उत्पाद विवरण:
|
| प्रयोग: | उच्च और निम्न तापमान थर्मल शॉक टेस्ट चैंबर | अस्थायी। उतार-चढ़ाव *2: | ±1.8 डिग्री सेल्सियस |
|---|---|---|---|
| अस्थायी। गर्म करने का समय*3: | व्यापक तापमान। से +200 डिग्री सेल्सियस 30 मिनट के भीतर | Temp. अस्थायी। pull down time*3 पुल डाउन टाइम*3: | Ambient temp. व्यापक तापमान। to -65°C within 70min से -65 डिग्री सेल्सियस 70 |
| शक्ति:: | इलेक्ट्रोनिक | पहले से गरम करने का समय:: | 30 मिनट |
| तापमान की रेंज:: | -60 ~ 150 ℃ | ||
| प्रमुखता देना: | पर्यावरण परीक्षण के चैम्बर,environmental lab testing equipment |
||

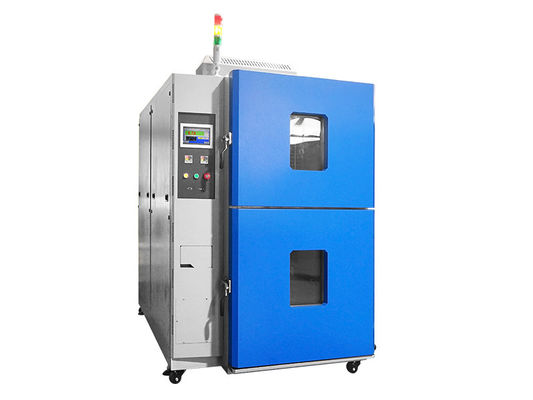

उच्च-निम्न तापमान थर्मल शॉक चैंबर पर्यावरण परीक्षण चैंबर
1. विवरण:
उच्च-निम्न तापमान थर्मल शॉक चैंबर पर्यावरण परीक्षण चैंबरइलेक्ट्रॉनिक घटकों, धातु, रासायनिक सामग्री, स्वचालन घटकों, संचार मॉड्यूल, राष्ट्रीय रक्षा उद्योग, एयरोस्पेस उद्योग, बीजीए, पीसीबी सब्सट्रेट, इलेक्ट्रॉनिक चिप आईसी, सेमीकंडक्टर सिरेमिक और उच्च बहुलक सामग्री की सही परीक्षण मशीन है।
2. की विशिष्टताएँउच्च-निम्न तापमान थर्मल शॉक चैंबर पर्यावरण परीक्षण चैंबर:
| प्रणाली | डैम्पर स्विचिंग के माध्यम से दो-ज़ोन परीक्षण | |||||||
| तीन-ज़ोन कक्ष | ||||||||
| नमूना | HD-E703-50A/HD-E703-50W | HD-E703-100A/HD-E703-100W | स्वनिर्धारित | |||||
| प्रदर्शन | परीक्षण क्षेत्र | उच्च तापमान।एक्सपोज़र रेंज*1 | +60~ से +200°C | |||||
| कम तापमान।एक्सपोज़र रेंज*1 | -65 से 0 डिग्री सेल्सियस | |||||||
| अस्थायी.उतार-चढ़ाव *2 | ±1.8°C | |||||||
| गर्म कक्ष | ऊपरी सीमा को पहले से गर्म कर लें | +200°C | ||||||
| अस्थायी.गर्म करने का समय*3 | व्यापक तापमान।30 मिनट के भीतर +200°C तक | |||||||
| शीत कक्ष | प्री-कूल निचली सीमा | -65°C | ||||||
| अस्थायी.नीचे खींचने का समय*3 | व्यापक तापमान।70 मिनट के भीतर -65°C तक | |||||||
| अस्थायी.पुनर्प्राप्ति (2-ज़ोन) | पुनर्प्राप्ति शर्तें | दो-ज़ोन: उच्च तापमान।एक्सपोज़र +125°C 30 मिनट, कम तापमान।एक्सपोज़र -40°C 30 मिनट;नमूना 6.5 किग्रा (नमूना टोकरी 1.5 किग्रा) | ||||||
| अस्थायी.वसूली मे लगने वाला समय | 10 मिनट के अंदर. | |||||||
| निर्माण | बाहरी सामग्री | कोल्ड-रोल्ड जंग-रोधी स्टील प्लेट | ||||||
| परीक्षण क्षेत्र सामग्री | SUS304 स्टेनलेस स्टील | |||||||
| द्वार*4 | अनलॉक बटन के साथ मैन्युअल रूप से संचालित दरवाजा | |||||||
| हीटर | स्ट्रिप वायर हीटर | |||||||
| प्रशीतन इकाई | सिस्टम*5 | मैकेनिकल कैस्केड प्रशीतन प्रणाली | ||||||
| कंप्रेसर | हर्मेटिकली सीलबंद स्क्रॉल कंप्रेसर | |||||||
| विस्तार तंत्र | इलेक्ट्रॉनिक विस्तार वाल्व | |||||||
| शीतल | उच्च तापमान पक्ष: R404A, निम्न तापमान पक्ष R23 | |||||||
| शीतक | स्टेनलेस स्टील वेल्डेड प्लेट हीट एक्सचेंजर | |||||||
| वायु संचारक | सिरोको प्रशंसक | |||||||
| डम्पर ड्राइविंग यूनिट | एयर सिलेंडर | |||||||
| फिटिंग | बायीं ओर 100 मिमी व्यास वाला केबल पोर्ट (दाहिनी ओर और दर्जी व्यास आकार विकल्प के रूप में उपलब्ध हैं), नमूना बिजली आपूर्ति नियंत्रण टर्मिनल | |||||||
| आंतरिक आयाम (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | स्वनिर्धारित | |||||
| परीक्षण क्षेत्र की क्षमता | 50L | 100L | स्वनिर्धारित | |||||
| परीक्षण क्षेत्र भार | 5 किग्रा | 10 किग्रा | स्वनिर्धारित | |||||
| बाहरी आयाम (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | स्वनिर्धारित | |||||
| वज़न | 800 किलो | 1100 किग्रा | एन/ए | |||||
|
उपयोगिता आवश्यकताएँ
|
स्वीकार्य परिवेशीय स्थितियाँ | +5~30°C | ||||||
| बिजली की आपूर्ति | AC380V, 50/60Hz, तीन चरण, 30A | |||||||
| ठंडा जल आपूर्ति दबाव*6 | 02~0.4एमपीए | |||||||
| शीतल जल आपूर्ति दर*6 | 8m³/घंटा | |||||||
| ऑपरेटिंग ठंडा पानी का तापमान।श्रेणी | +18 से 23 डिग्री सेल्सियस | |||||||
| शोर स्तर | 70 डीबी या उससे कम | |||||||
3. टिप्पणियाँ
1) यदि उच्च-तापमान एक्सपोज़र रेंज निचली सीमा + 60 डिग्री सेल्सियस की आवश्यकता है या कम तापमान एक्सपोज़र रेंज निचली सीमा -60 डिग्री सेल्सियस की आवश्यकता है, तो कृपया "परिवेश-तापमान एक्सपोज़र" विकल्प का चयन करें।
2) यदि तापमान में उतार-चढ़ाव ±1.8°C से कम होना चाहिए तो कृपया "कम तापमान में उतार-चढ़ाव पैकेज" चुनें।
3) तापमान ताप-अप/पुल डाउन समय केवल स्वतंत्र कक्ष संचालन के दौरान लागू होता है
4) यदि स्वचालित रूप से संचालित स्लाइडिंग दरवाजे की आवश्यकता है, तो कृपया "स्वचालित दरवाजा पैकेज" का चयन करें।
5) एयर-कूल्ड कंडेनसर/वाटर-कूल्ड कंडेनसर दोनों उपलब्ध हैं
6) केवल वाटर-कूल्ड कंडेनसर पर ही लगाएं
4. के सुरक्षा उपकरणउच्च-निम्न तापमान थर्मल शॉक चैंबर पर्यावरण परीक्षण चैंबर
1)हॉट चैम्बर ज़्यादा गरम संरक्षण स्विच
2) शीत कक्ष ज़्यादा गरम संरक्षण स्विच
3)एयर सर्कुलेटर ओवरलोड अलार्म
4)रेफ्रिजरेटर उच्च/निम्न दबाव रक्षक
5) कंप्रेसर तापमान स्विच
6) वायु दाब स्विच
7)फ्यूज
8) जल निलंबन रिले (केवल जल-ठंडा विनिर्देश)
9) कंप्रेसर सर्किट ब्रेकर
10)हीटर सर्किट ब्रेकर
11) परीक्षण क्षेत्र ओवरहीट/ओवरकूल रक्षक
12) वायु शुद्धिकरण वाल्व
5.नियंत्रण
टच-स्क्रीन एलसीडी डिस्प्ले (स्क्रीन पर प्रदर्शित निर्देश) के उपयोग से संचालन और सेटिंग्स सरल हो गईं।परीक्षण पैटर्न, परीक्षण क्षेत्र तापमान, तापमान चक्र और प्रवृत्ति ग्राफ डिस्प्ले की एक नज़र में पुष्टि।
| सेटिंग | टच पैनल द्वारा इंटरएक्टिव कुंजी इनपुट |
| दिखाना | एलसीडी (5.7 इंच) |
| तापमान नियंत्रण समारोह |
परीक्षण क्षेत्र: एक्सपोज़र तापमान। गर्म कक्ष: प्री-हीटिंग तापमान। शीत कक्ष: पूर्व-शीतलन तापमान। |
| पीआईडी नियंत्रण | |
| पूर्व निर्धारित तापमान सीमा |
उच्च तापमान: 60 से 200'C निम्न तापमान: -78 से 0'C |
| सेटिंग संकल्प | 1'सी |
| इनपुट | थर्मोकपल प्रकार टी (कॉपर/कॉपर-निकल) |
| सेटिंग और संकेत श्रेणियाँ |
पूर्व निर्धारित समय: 0 मिनट.99 घंटे और 59 मिनट तक. पूर्व निर्धारित चक्र: 1 से 9,999 चक्र |
| सहायक कार्य |
टाइमर पूर्व निर्धारित ज़्यादा गरम/ ज़्यादा ठंडा होने से सुरक्षा बिजली विफलता/पुनर्प्राप्ति चयन तापमान पुनर्प्राप्ति समय सेटिंग प्रोग्राम मेमोरी स्वचालित बिजली बंद होना क्रमादेशित समय प्रदर्शन परीक्षण समापन मोड चयन रुझान ग्राफ अलार्म इतिहास प्रदर्शन सेंसर अंशांकन आरएस-232/यूएसबी संचार |
6.उच्च-निम्न तापमान थर्मल शॉक चैंबर पर्यावरण परीक्षण चैंबरदेखना:
