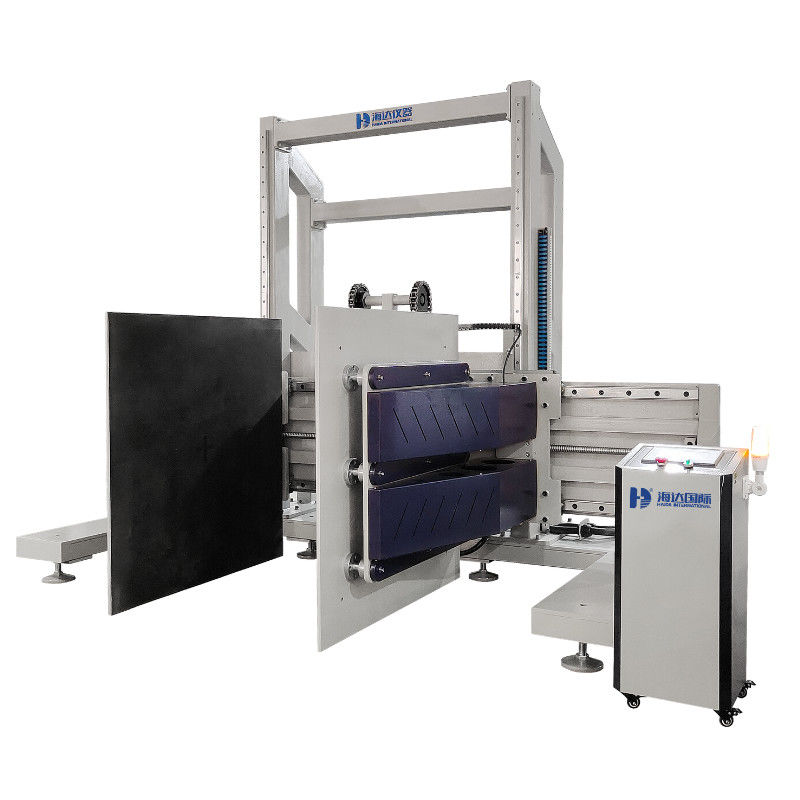

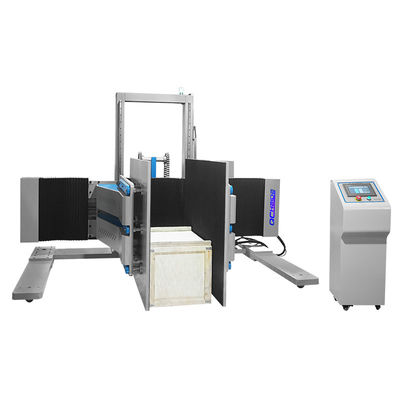

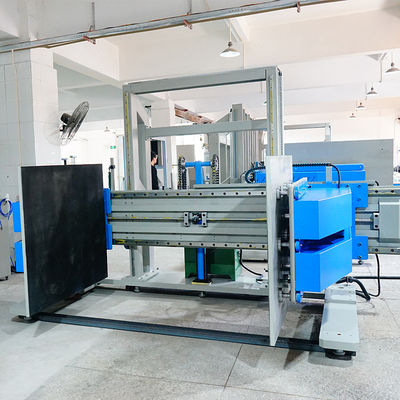

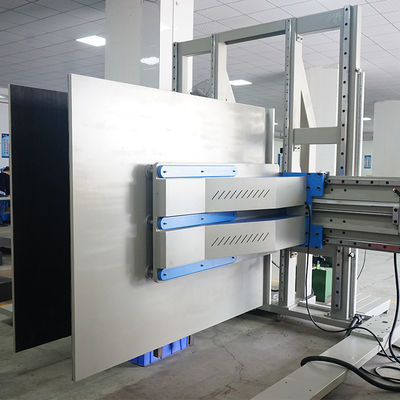

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

उत्पाद विवरण:

Place of Origin: China
ब्रांड नाम: Haida
प्रमाणन: CE,,ISO
मॉडल संख्या: एच.डी.-A534

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiation
पैकेजिंग विवरण: राल फाइबर और पीपी फिल्म के साथ संरक्षित प्रत्येक सेट, तो आपरेशन आदमी के साथ मजबूत लकड़ी के मामले में
प्रसव के समय: 20 दिनों के आदेश की पुष्टि के बाद
Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
आपूर्ति की क्षमता: प्रति माह 300 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
अधिकतम नमूना वजन: 600kg वारंटी अवधि: 1 साल
दबाना दबाव बल: 400-3000Lb (समायोज्य) क्लैंपिंग प्लेट का आकार: ऊंचाई 48 इंच एक्स गहराई 48 इंच
क्लैंपिंग प्लेट समायोज्य ऊंचाई: 0 ~ 1000 मिमी क्लैम्पिंग प्लेट समायोज्य चौड़ाई: 200 ~ 2000 मिमी
मोटर: पैनासोनिक सर्वो मोटर शुद्धता: ± 5% के भीतर
क्लैंपिंग फोर्स रेट: 0.25-2.5 मिमी / सेकंड (ISTA 6- के अनुसार) बल सुधारने वाला: यह बल मूल्य प्रदर्शित करता है और क्लैम्पिंग बल को जांचने के लिए उपयोग किया जाता है।
अंशांकन सटीकता: FS 1% एफएस डिवाइस की चौड़ाई: से कम 2.5 मी
शक्ति: 220v / 60 हर्ट्ज सभी वजन: 2000 किलो
हाई लाइट:

ista package testing

,

package testing equipment



एएसटीएम D6055 ISTA क्लैंप बल परीक्षण के लिए पैकेजिंग परीक्षण उपकरण



ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​ 0HD-A535 क्लैंप बल परीक्षण मशीन। पीडीएफ





सुरक्षा की सुरक्षा

अधिभार संरक्षण, ओवरवॉल्टेज संरक्षण और सीमित स्थिति सुरक्षा उपकरण



उपयोगितायें:

विशिष्ट आकार

समानांतर परिवहन पैकेज

Max. मैक्स। Specimen weight विशिष्ट वजन

500 किलो

दबाना दबाव बल

परीक्षण नमूने पर परिवहन आरेख के अनुसार, ऑपरेटर संबंधित सतह पर 400 ~ 3000Lb (समायोज्य) दबाव बल जोड़ सकता है

क्लैंपिंग बोर्ड का आकार

एच * डी 48 * 48 इंच

क्लैम्पिंग बोर्ड समायोज्य ऊंचाई

0 ~ 500 मिमी

ऊंचाई की गति

10 ~ 300 मिमी / मिनट वैकल्पिक

क्लैंपिंग बोर्ड विस्तार चौड़ाई

200 ~ 2000 मिमी

बेसबोर्ड आयाम

डब्ल्यू * डी 1500 * 1500 मिमी

क्लैंपिंग बोर्ड की आवश्यकता

Make sure the two clamping board are flat, parallel and non-deform under the work condition(2000Pound) and clamp board and land are vertical. सुनिश्चित करें कि दो क्लैंपिंग बोर्ड काम की स्थिति (2000 पाउंड) के तहत समतल, समानांतर और गैर-विकृति वाले हैं और क्लैंप बोर्ड और भूमि ऊर्ध्वाधर है। Clamping board thickness no less than 25mm. क्लैंपिंग बोर्ड की मोटाई 25 मिमी से कम नहीं।

बल का सुधारक

बल मूल्य प्रदर्शन का उपयोग क्लैंपिंग बल को सही करने के लिए किया जाता है

बल की सटीकता

राष्ट्रीय मानक 1.6 स्तर

ऑपरेशन

मैनुअल ऑपरेटिंग रॉड कांटा ट्रक वास्तविक परिचालन क्रियाओं जैसे क्लैम्पिंग कंट्रोल, ओपनिंग, लिफ्टिंग, लिफ्टिंग या ऑटोमैटिक स्विचिंग मोड ऑपरेशन (क्लैम्पिंग बोर्ड की मोटाई 25 मिमी से कम नहीं) का अनुकरण करती है

डिवाइस की चौड़ाई

से कम 2.5 मी





























































पैरामीटर्स

शिकंजे का बल

1T

रंग

ऐच्छिक

संकल्प

1 / 100,000

टेस्ट स्पेस (L x W x H)

100x 100 x 100 सें.मी.

गति नापो

10 ± 3 मिमी / मिनट

वजन

लगभग 300 किग्रा

शक्ति

1 #, 220 वी / 50 एचजेड





क्लैंप संपीड़न परीक्षण बड़े उत्पादों की विधि

1.Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. प्लेटें के बीच पैक किए गए उत्पाद को रखने से पहले, सत्यापित करें कि क्लैंप संकेतक का उपयोग करके क्लैंप बल। The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. सूचक को प्लेटन आर्टिक्यूलेशन के कुल्हाड़ियों के बीच रखा जाना चाहिए।

2. हर बार जब उत्पाद क्लैंप किया जाता है, तो बल को न्यूनतम 15 सेकंड के लिए लागू किया जाना चाहिए और 1 मिनट से अधिक नहीं होना चाहिए।

3. Apply the clamp force on the sample with the platens resting on the floor and the front edge of the platens flush with the front of the package (see flush platen photo 4). 3. नमूना पर क्लैंप बल को फर्श पर आराम करने वाले प्लैटेंस के साथ लागू करें और प्लैटेंस के सामने के किनारे को पैकेज के सामने से फ्लश करें (देखें फ्लश प्लैटन फोटो 4 देखें)। If the package is too large for the clamps to be flush to front edge (ie, large refrigerator, tractor etc.), clamp as close to the edge as possible. यदि क्लैंप के लिए पैकेज बहुत बड़ा है तो सामने किनारे (यानी, बड़े रेफ्रिजरेटर, ट्रैक्टर आदि) के लिए फ्लश किया जा सकता है, संभव के रूप में किनारे के करीब दबाना।

4. उत्पाद को फ्लश ओरिएंटेशन में कुल 10 बार क्लैंप करें।

5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position(see fig 5 ). 5. 6 × 6 इंच (15.2x15.2cm) ऑफसेट स्थिति में प्लेटें के साथ पैक उत्पाद पर क्लैंप बल लागू करें (अंजीर 5 देखें)। Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. दोनों क्षैतिज और ऊर्ध्वाधर ऑफसेट आयामों को प्लैटन के सामने के निचले कोने पर मापा जाता है। If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. यदि क्लैंप के लिए पैकेज बहुत बड़ा है, तो सामने के किनारे (यानी, बड़े रेफ्रिजरेटर, ट्रैक्टर आदि) से 6-इंच की दूरी पर तैनात किया जा सकता है, इस स्थिति के करीब क्लैंप करें।

1)Exception number 1: for large products with an obvious, visible external skid(see fig 6), offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1) अपवाद संख्या 1: एक स्पष्ट, दृश्यमान बाहरी स्किड (अंजीर 6 देखें) के साथ बड़े उत्पादों के लिए, ऑफ़सेट क्लैंप परीक्षण का संचालन नहीं किया जाता है यदि उत्पाद स्किड के किसी भी भाग से आगे नहीं बढ़ता है और ग्राफिक या नोट को संभालने का कुछ रूप है। यह केवल स्किड से क्लैंप करने के लिए इंगित करता है। If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. यदि कोई ग्राफिक नहीं है या यह संकेत नहीं दे रहा है या स्किड से परे कुछ ओवरहांग है, तो पूरे क्लैंप परीक्षण प्रोटोकॉल का आयोजन किया जाता है।

2) अपवाद संख्या 2: यदि उत्पाद की ऊंचाई, जब इसकी सामान्य शिपिंग अभिविन्यास में रखी जाती है, तो inches 12 इंच है, 6 x6 इंच ऑफसेट परीक्षण आयोजित नहीं किया जाता है।

6. 6 x6 इंच ऑफसेट स्थिति में क्लैंप के साथ उत्पाद को कुल 10 बार दबाना।

7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 2 x6 इंच ऑफसेट क्लैंप की स्थिति को छोड़कर चरण 5.2.5 को दोहराएं। The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. 2 x6 इंच की ऑफसेट 6 x6 इंच की ऑफसेट के समान है, केवल प्लेटों को छोड़कर ऐसे उन्मुख होते हैं कि वे फर्श से 2 इंच और पैकेज के सामने के किनारे से 6 इंच पीछे होते हैं। If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. यदि क्लैंप के लिए पैकेज बहुत बड़ा है, तो सामने के किनारे (यानी, बड़े रेफ्रिजरेटर, ट्रैक्टर आदि) से 2-इंच की दूरी पर तैनात करें, जितना संभव हो सके इस स्थिति के करीब क्लैंप करें।

8. बार-बार फ्लश और ऑफ़सेट क्लैंपिंग को क्लैंप हैंडलिंग के लिए स्वीकार्य उत्पाद के अन्य सभी पक्षों पर क्लैंपिंग ग्राफिक्स के रूप में दर्शाया जाता है।

फैसले के मानकों के अनुसार, यदि कोई वस्तु परीक्षण में विफल रही है, तो “टेस्ट विफलता हैंडलिंग शीट” को आगे रखें



शिकंजे का बल:

50-3000kg

क्लैंपिंग बोर्ड का आकार:

1200 से 1200 मिमी

अधिकतम क्लैंपिंग स्थान:

1200 बाई 1200 एमएम

न्यूनतम क्लैंपिंग स्थान:

400 बाई 1200 मिमी

क्लैंपिंग गति:

5-50mm / मिनट

अप-डाउन स्पेस:

100-600mm, समायोज्य, अनुकूलित किया जा सकता है

आयाम: 3

810 1900 से 2100 तक

वजन:

800 किलो

शक्ति:

380 v / 50 हर्ट्ज

नियंत्रण प्रणाली:

पीएलसी प्रोग्राम नियंत्रण



                                      ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​ 1
