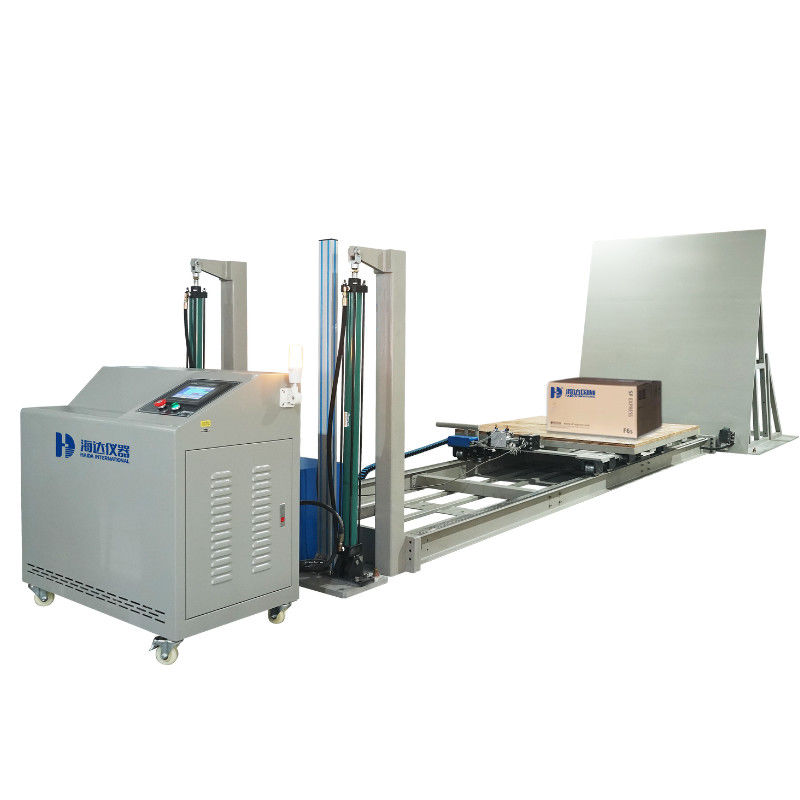

इच्छुक प्रभाव परीक्षण के लिए पीएलसी नियंत्रण ISTA पैकेजिंग परीक्षण उपकरण
A523 इंक्लाइन इंपैक्ट टेस्ट मशीन। पीडीएफ
परिचय:
The inclined impact tester is simulated the impact strength of packaging in the real circumstance of transportation, for example, the transportation of goods. इच्छुक प्रभाव परीक्षक परिवहन की वास्तविक परिस्थिति में पैकेजिंग की प्रभाव शक्ति का उदाहरण दिया गया है, उदाहरण के लिए, माल का परिवहन। This product is applied to the scientific research institutions, colleges, packaging technique test centers, packaging material manufacturers and foreign trade or transportation departments. यह उत्पाद वैज्ञानिक अनुसंधान संस्थानों, कॉलेजों, पैकेजिंग तकनीक परीक्षण केंद्रों, पैकेजिंग सामग्री निर्माताओं और विदेशी व्यापार या परिवहन विभागों पर लागू होता है।
विशेषताएं:
1. Flexible positioning and electric trolley. 1. लचीली स्थिति और इलेक्ट्रिक ट्रॉली। It is easy to fix and achieve the changeable value of speed. गति के परिवर्तनशील मूल्य को ठीक करना और प्राप्त करना आसान है।
2. The height of trolley is relatively low so that is easy to fix the specimen; 2. ट्रॉली की ऊंचाई अपेक्षाकृत कम है ताकि नमूना को ठीक करना आसान हो; the strong impact resistance board can guarantee the fastness of the structure. मजबूत प्रभाव प्रतिरोध बोर्ड संरचना की तेजी की गारंटी दे सकता है।
3. The trolley can be adjusted to be horizontal in order to fix the specimen for customer. 3. ग्राहक के लिए नमूना तय करने के लिए ट्रॉली को क्षैतिज रूप से समायोजित किया जा सकता है। The angle adjustment is driven by air cylinder which is flexible and convenient. कोण समायोजन हवा सिलेंडर द्वारा संचालित होता है जो लचीला और सुविधाजनक होता है।
4. परीक्षण कर्मचारियों को पूरी तरह से सुरक्षित रखने के लिए, परीक्षक रिमोट कंट्रोल फ़ंक्शन के साथ है।
5. परीक्षण करने से पहले, ग्राहक को केवल स्टाल करते समय जमीन पर परीक्षक को ठीक करने की आवश्यकता होती है, कोई अन्य जटिल ऑपरेशन नहीं।
डिज़ाइन का मानदंड :
ISTA 3E, 3J और ISTA 6 (इच्छुक प्रभाव परीक्षण)
मुख्य पैरामीटर:
प्रकार | 1 1 | 16 | 122 |
भर क्षमता | 600kg |
प्रभाव सतह आयाम (एल * एच) मिमी | 1300 x 2200 मिमी | 1630 x 2400 मिमी | 1600 x2200 मिमी |
रोलिंग कैरिज टेबल आयाम (एल * डब्ल्यू) मिमी | 1100 x 1100 मिमी | 1600 x 1100 मिमी | 1220 x1220 मिमी |
Max. मैक्स। slide length (mm) स्लाइड की लंबाई (मिमी) | 2000 मिमी | 1800 मिमी | 2900mm |
ऊर्ध्वाधर कोण के लिए झुका हुआ विमान | 10 ° |
वेग रेंज (एम / एस) | 1.1 ~ 2.3m / s |
प्रभाव सतह सामग्री | दो-रेल स्टील ट्रैक के साथ रबर की लकड़ी |
बिजली की आपूर्ति | 220 वी, 50/60 एचजेड |
काम का माहौल | तापमान 0 ~ 40 °, आर्द्रता %80% (संक्षेपण नहीं) |
नियंत्रण प्रणाली | पीएलसी प्रकार |
फर्श क्षेत्र (एल * डब्ल्यू) मिमी | 5600 x 1500 मिमी | 5500 x 1630 मिमी | 7220 x1800 मिमी |
स्पष्टीकरण:
1. पावर: बैटरी मेन स्विच
2. स्टॉप: स्टॉप टेस्ट
3. प्रारंभ: परीक्षण शुरू करने के लिए इस बटन को दबाएं (परीक्षण के समय यह स्वचालित रूप से बंद हो जाएगा)
4. up & down: Press UP or DOWN to adjust the rolling carriage up and down, the max. 4. ऊपर और नीचे: रोलिंग गाड़ी को ऊपर और नीचे समायोजित करने के लिए ऊपर या नीचे दबाएं, अधिकतम। angle of rolling carriage with base is 13° आधार के साथ रोलिंग गाड़ी का कोण 13 ° है
5. काउंटर: परीक्षण समय की स्थापना
6. गति प्रदर्शन: परीक्षण (एम / एस) के दौरान वेग प्रदर्शित करने के लिए, और दूसरे परीक्षण के लिए स्वचालित रीसेट होगा
7. समय प्रदर्शन: परीक्षण के दौरान समय प्रदर्शित करने के लिए
8. स्पीडर: प्रभाव वेग को बदलने के लिए अलग-अलग आवृत्ति निर्धारित करें।
