उत्पाद विवरण:
|
| उपयोग:: | प्रभाव परीक्षण मशीन | प्रमाणपत्र: | ISO9001: 2008 |
|---|---|---|---|
| सुरक्षा प्रमाणपत्र:: | सीई, टीयूवी, एसजीएस | डम्पर डिवाइस: | बलपूर्वक वायु चालित डैम्पर |
| तापमान पुनर्प्राप्ति समय:: | 5 मिनट से कम | सामग्री:: | एसयूएस #304 स्टेनलेस स्टील प्लेट |
| प्रशीतन: | कैस्केड प्रशीतन प्रणाली | प्रीहीटिंग तापमान: | शून्य से 10.00°C ~ शून्य से 70.00°C |
| तापमान एकरूपता: | ±2.00 डिग्री सेल्सियस | ||
| प्रमुखता देना: | पर्यावरण परीक्षण उपकरण,environmental lab testing equipment |
||
सामग्री उच्च निम्न तापमान थर्मल परीक्षण उपकरण, पर्यावरणीय जलवायु कक्ष

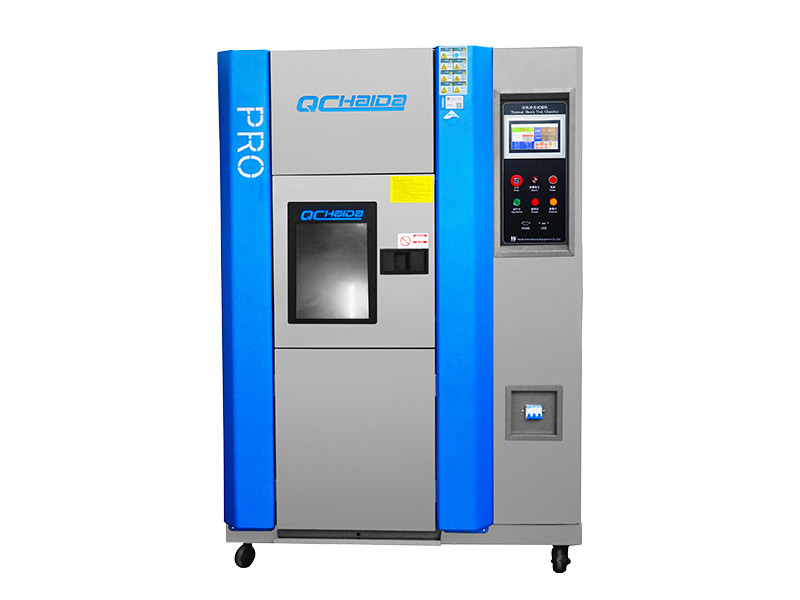

एचडी-ई703थ्री जोन थर्मल शॉक टेस्ट चैंबर
उत्पाद परिचय
थर्मल शॉक चैम्बरइसका उपयोग सामग्री संरचना या समग्र सामग्री का परीक्षण करने के लिए किया जाता है, एक पल में बहुत उच्च तापमान और बहुत कम तापमान का वातावरण सहन कर सकता है, ताकि कम से कम समय में रासायनिक परिवर्तन या इसके थर्मल विस्तार और संकुचन के कारण होने वाली शारीरिक क्षति का परीक्षण किया जा सके। उत्पाद की गुणवत्ता की पुष्टि करके।उपयुक्त वस्तुओं में विद्युत और इलेक्ट्रॉनिक घटक, स्वचालन घटक, संचार घटक, ऑटो पार्ट्स, धातु, रसायन, प्लास्टिक और अन्य उद्योग और रक्षा उद्योग, एयरोस्पेस, सैन्य उद्योग, बीजीए, पीसीबी समूह पुल, इलेक्ट्रॉनिक चिप आईसी अर्धचालक सिरेमिक सामग्री और भौतिक बलिदान शामिल हैं। पॉलिमर में परिवर्तन होता है।
उत्पाद का उपयोग
थर्मल शॉक चैंबर परीक्षण या समग्र सामग्री संरचना के लिए, निरंतर वातावरण के तहत अत्यधिक उच्च तापमान और कम तापमान द्वारा एक पल में डिग्री सहन कर सकता है, ताकि कम से कम संभव समय में इसकी गर्मी का परीक्षण करने के लिए रासायनिक या भौतिक क्षति के कारण ठंड सिकुड़न हो। उपयोग किया जाता है इलेक्ट्रिकल और इलेक्ट्रॉनिक घटकों, स्वचालन, संचार घटकों, ऑटो पार्ट्स, धातु भागों, रासायनिक सामग्री, प्लास्टिक और अन्य उद्योगों, रक्षा उद्योग, एयरोस्पेस, औद्योगिक, बीजीए, पीसीबी बेस, इलेक्ट्रॉनिक चिप आईसी, सेमीकंडक्टर सिरेमिक और पॉलिमर के भौतिक आकार परिवर्तन में सामग्री, बार-बार खींचने के लिए सामग्री का परीक्षण करने के लिए और उच्च/निम्न तापमान गर्मी में उत्पाद रासायनिक या भौतिक क्षति के ठंडे सिकुड़न उत्पादन को रोकता है, उत्पादों की गुणवत्ता की पुष्टि कर सकता है, सटीक आईसी से लेकर भारी यांत्रिक घटकों तक, कोई आदर्श नहीं है परीक्षण उपकरणों को इसकी आवश्यकता नहीं है.
उत्पाद सुविधा
1, उत्पाद रूपरेखा कलात्मक, संरचना उचित, शिल्प उन्नत, अच्छी तरह से चयनित सामग्री है, सरल और सुविधाजनक संचालन और विश्वसनीय उपकरण प्रदर्शन है।
2, उपकरण को उच्च तापमान बॉक्स, कम तापमान बॉक्स, तीन भागों के परीक्षण बॉक्स में विभाजित किया गया है, अद्वितीय थर्मल संरचनाओं और गर्मी भंडारण प्रभाव को अपनाएं, पूरी तरह से स्थिर, गर्म और ठंडे स्विचिंग रोड के अनुप्रयोग के परीक्षण में परीक्षण के तहत वस्तु ठंडी हवा होगी , गर्म गर्म और ठंडा प्रभाव परीक्षण तापमान आयात परीक्षण क्षेत्र।
3, सबसे उन्नत मापने वाले उपकरण को अपनाना, बड़े रंग का एलसीडी नियंत्रक एक मानव-मशीन स्पर्श संवाद प्रकार एलसीडी मानव-मशीन इंटरफ़ेस नियंत्रक का उपयोग करता है, सरल ऑपरेशन, आसान, स्थिर और विश्वसनीय सीखें, अंग्रेजी संपूर्ण सिस्टम संचालन स्थितियों को प्रदर्शित करती है, लागू करती है और सेटिंग करती है प्रक्रिया वक्र.
4, 96 परीक्षण विनिर्देश स्वतंत्र सेटिंग के साथ, प्रभाव समय 999 घंटे 59 मिनट, चक्र 1 ~ 999 बार सेट किया जा सकता है, जो स्वचालित मशीन संचालन, स्वचालन की सबसे बड़ी डिग्री, कार्यभार को कम करने, ऑपरेटिंग कर्मियों को स्वचालित रूप से शुरू करने, काम रोकने का एहसास करा सकता है किसी भी समय;
5, पावर लोड वायरिंग परीक्षण घटकों के लिए 50 मिमी के व्यास के साथ परीक्षण छेद के बाईं ओर बॉक्स।
6, स्वतंत्र रूप से उच्च तापमान, कम तापमान और तीन अलग-अलग स्थितियों में ठंडे और गर्म झटके के कार्य को सेट कर सकता है, और ठंडे और गर्म झटके की स्थिति में प्रदर्शन कर सकता है, दो स्लॉट या तीन स्लॉट और ठंडे झटके, थर्मल शॉक प्रभाव फ़ंक्शन का चयन कर सकता है। उच्च और निम्न तापमान परीक्षण मशीन का कार्य।
7, पूरी तरह से स्वचालित, उच्च परिशुद्धता प्रणाली सर्किट, क्रिया है, कोई भी भाग पूरी तरह से पीएलसी लॉक हैंडल है, सभी पीआईडी स्वचालित रूटिंग नियंत्रण को अपनाते हैं, तापमान नियंत्रण परिशुद्धता अधिक है।
8, उन्नत विज्ञान और वायु परिसंचरण लूप डिज़ाइन, इनडोर तापमान को एकरूपता दें, किसी भी कोने से बचें; पूर्ण सुरक्षा सुरक्षा उपकरण, किसी भी संभावित सुरक्षा छिपे खतरे से बचने के लिए, उपकरण की दीर्घकालिक विश्वसनीयता सुनिश्चित करें
संचालन प्रक्रियाएं
सामान्य तौर पर, उच्च और निम्न तापमान प्रभाव परीक्षण कक्ष संचालन को पांच विकल्पों में विभाजित किया जाता है: प्रीप्रोसेसिंग, प्रारंभिक परीक्षण, परीक्षण, पुनर्प्राप्ति और अंत में पता लगाया गया।एचएसबीसी शाखा हेंगताई सभी के साथ विस्तृत प्रक्रिया सामग्री साझा करने के लिए नीचे दी गई है:
1. कंडीशनिंग: परीक्षण नमूने को सामान्य वायुमंडलीय परिस्थितियों में परीक्षण में रखा जाता है जब तक कि यह स्थिर तापमान तक नहीं पहुंच जाता।
2. प्रारंभिक परीक्षण: परीक्षण नमूना और नियंत्रण मानकों, सीधे उच्च और निम्न तापमान प्रभाव परीक्षण कक्ष में आवश्यकताओं को पूरा करने के लिए किया जा सकता है।
3. परीक्षण:
1) परीक्षण नमूनों को एक मानक परीक्षण कक्ष में रखा जाना चाहिए, और परीक्षण नमूने को एक निश्चित अवधि के लिए स्थिर तापमान पर बनाए रखने के लिए, एक निश्चित बिंदु के भीतर कक्ष (कमरे) का तापमान बढ़ना चाहिए, लंबे समय तक कायम रहना चाहिए।
2) उच्च तापमान चरण के बाद, परीक्षण नमूने को परिवर्तित करने के लिए 5 मिनट के भीतर एक कम तापमान वाले कक्ष (-55 ℃ का कक्ष) में समायोजित किया जाता है, परीक्षण नमूने को तापमान स्थिरता तक पहुंचने के लिए 1 घंटे तक या लंबे समय तक रखा जाता है। .
3) कम तापमान चरण के बाद, 5 मिनट के भीतर परीक्षण नमूने को एक तापमान कक्ष (70 ℃ के कक्ष) में समायोजित किया जाता है, 1 घंटे या जब तक परीक्षण नमूना तापमान स्थिरता तक नहीं पहुंच जाता, तब तक होल्डिंग लंबे समय के अधीन होती है।
4) ऊपर वर्णित प्रोटोकॉल को तीन चक्रों को पूरा करने के लिए दोहराया गया था।नमूना आकार और स्थान और समय के आकार के अनुसार इसमें थोड़ी त्रुटि हो सकती है।
4. पुनर्स्थापित करें: परीक्षण कक्ष से लिए गए परीक्षण नमूनों को सामान्य वायुमंडलीय परिस्थितियों में परीक्षण में तब तक बहाल किया जाएगा जब तक कि परीक्षण नमूना तापमान स्थिरीकरण तक नहीं पहुंच जाता।
5. अंतिम परीक्षण: क्षति नियंत्रण मानकों की सीमा और परीक्षण परिणामों के मूल्यांकन के अन्य तरीके।
| नमूना | एचडी-ई703 |
| आंतरिक आयाम: | (W×H×D)50×40×40 सेमी |
| संरचना: | दो कक्ष डिजाइन (गर्म कक्ष या ठंडा कक्ष) |
| डैम्पर डिवाइस: | बलपूर्वक वायु चालित डैम्पर |
| आंतरिक सामग्री: | SUS# स्टेनलेस स्टील प्लेट |
| बाहरी सामग्री: | SUS# स्टेनलेस स्टील प्लेट |
| टोकरी सामग्री: | SUS# स्टेनलेस स्टील प्लेट |
| प्रशीतन: | कैस्केड प्रशीतन प्रणाली |
| ठंडा करने की विधि: | पानी |
| परिवेश का तापमान: | 0°~30° |
| पहले से गरम करने का तापमान: | 60.00°C~200.00°C |
| प्रीकूलिंग तापमान: | शून्य से 10.00°C ~ शून्य से 70.00°C |
| एचटी चौंकाने वाला: | हिमांक से ऊपर 60.00°C~150.00°C |
| एलटी चौंकाने वाला: | शून्य से नीचे 10.00°C~शून्य से 65.00°C |
| तापमान एकरूपता: | ±2.00°C |
| सिम्युलेटेड लोड आईसी | 5.0 किग्रा |
| एचटी इन-ज़ोन | शून्य से नीचे 65.00°C~ठंड से ऊपर 150.00°C/5 मिनट |
| एलटी इन-ज़ोन | शून्य से ऊपर 150.00°सेल्सियस - शून्य से नीचे 65.00°सेल्सियस |
| पहले से गरम करने का समय: | 30 मिनट |
| प्रीकूलिंग समय: | 60 मिनट |
| वरिष्ठ: | टी×4 |
| नियंत्रक: | OYO8226 |
| रेंज निर्धारण: | तापमान: शून्य से नीचे 100.00°C~ठंड से ऊपर 200.00°C/समय:OHIM~999H/चक्र:0 ~9999 |
| संकल्प: | तापमान:0.1°C |
| आउटपुट मोड: | पीआईडी+एसएसआर(नियंत्रण विधि) |
| पावर(किलोवाट) |
20 |
